Nell'ecosistema della produzione della gomma, la pressa di vulcanizzazione rappresenta molto più della fase finale di formatura: è il luogo in cui la reticolazione molecolare determina le prestazioni finali e il valore commerciale di ogni parte finita. Temperatura, pressione e tempo, i tre pilastri del processo di vulcanizzazione, devono essere orchestrati con precisione chirurgica per ottenere proprietà del materiale coerenti. Tuttavia, poiché gli ambienti di produzione diventano sempre più esigenti in termini di qualità, agilità e sostenibilità, le architetture di controllo idraulico e termico convenzionali delle macchine da stampa tradizionali stanno rivelando carenze critiche. L'integrazione diAzionamenti a frequenza variabile (VFD)sta trasformando radicalmente questo panorama, convertendo quella che una volta era una macchina a forza bruta in un sistema sensibile ai sensori e reattivo in modo dinamico che offre non solo efficienza energetica ma anche intelligenza di processo senza precedenti. Al centro di questa trasformazione c'è il concetto di cura intelligente, un paradigma in cui la stampa si adatta attivamente alle condizioni in tempo reale anziché seguire ciecamente una routine preimpostata.

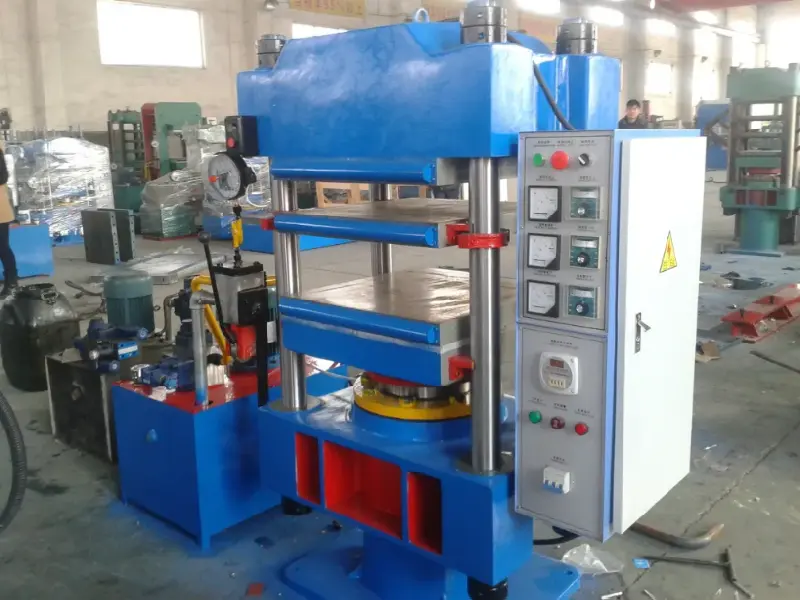

Per apprezzare appieno l’impatto della tecnologia VFD, è essenziale esaminare i limiti intrinseci delle strategie di controllo della macchina da stampa convenzionali. Sia che venga applicato nella stagionatura dei pneumatici (utilizzando camere d'aria o stampi meccanici) o nelle presse a piastra piana per fogli di gomma, guarnizioni e suole, il ciclo operativo di base (chiusura, pressurizzazione, riscaldamento e apertura) presenta tre sfide ingegneristiche persistenti che i sistemi legacy faticano a superare:
● Sincronizzazione idraulica sotto carico:Le presse multicilindriche, in particolare quelle con piani di grandi dimensioni o aperture multiple, richiedono movimenti perfettamente coordinati per evitare una distribuzione non uniforme della pressione. I tradizionali sistemi idraulici controllati da valvole, che si basano sulla strozzatura per regolare il flusso, soffrono di non linearità intrinseche causate dalla deriva della temperatura dell'olio, dalle perdite interne e dall'isteresi della valvola. Il risultato è spesso un disallineamento delle piastre, bave eccessive e stress residuo all'interno del prodotto polimerizzato.
● Pianificazione dei processi rigida e basata sul tempo:Il profilo di vulcanizzazione ottimale raramente è un semplice mantenimento a pressione costante. Molte applicazioni richiedono una sequenza di pressione graduale: una pressione iniziale più elevata per il flusso del materiale, seguita da una pressione di mantenimento ridotta per ridurre al minimo il rilassamento dello stress. I sistemi convenzionali basati su timer o con logica a relè non possono adattarsi alle variazioni da lotto a lotto della viscosità del composto, alle fluttuazioni della temperatura ambiente o alle condizioni termiche dello stampo, lasciando il processo fisso anziché reattivo. Questa rigidità è in diretta opposizione ai principi della cura intelligente, che richiedono flessibilità e adattabilità in tempo reale.
● Notevole spreco di energia durante il ciclo:Forse lo svantaggio più visibile è l’inefficienza energetica. Le pompe idrauliche a cilindrata fissa funzionano continuamente alla massima velocità del motore indipendentemente dalla domanda effettiva, convertendo l'elettricità in eccesso in calore durante le fasi a bassa pressione come la chiusura dello stampo e il mantenimento della pressione. Allo stesso tempo, il controllo on/off della temperatura per le piastre riscaldate elettricamente introduce sovraelongazioni termiche e sottoelongazioni, aumentando sia il consumo di energia che la non uniformità di polimerizzazione.
L’implementazione dei VFD nelle presse di vulcanizzazione non è semplicemente una regolazione della velocità del motore: è una reingegnerizzazione sistemica della centralina idraulica e dell’infrastruttura di gestione termica. Insieme, questi progressi gettano le basi tecniche per una vera polimerizzazione intelligente, in cui la pressa funziona come un sistema a circuito chiuso e autoregolante. I vantaggi si estendono su tre dimensioni interconnesse:
Sostituendo la disposizione convenzionale "motore fisso + valvola proporzionale" con una pompa a cilindrata variabile controllata da VFD o un sistema di servopompa, la centralina idraulica diventa un'estensione del circuito di controllo del processo:
● Portata e pressione adattate alla domanda:Il VFD regola la velocità del motore in tempo reale per fornire esattamente il flusso e la pressione richiesti in ogni fase del ciclo, eliminando completamente le perdite di strozzamento. Se abbinato a trasduttori di pressione ed encoder di posizione ad alta risoluzione, il sistema a circuito chiuso mantiene la pressione impostata entro ±1 bar, un livello di stabilità che si traduce direttamente in tolleranze dimensionali più strette.
● Coordinamento multi-attuatore sincrono:Nelle presse dotate di pompe dedicate per singoli gruppi di cilindri, più VFD possono funzionare in una configurazione master-slave o in modalità albero a camme elettronico tramite reti industriali ad alta velocità (ad esempio CANopen o EtherCAT). Ciò garantisce che le piastre di grandi dimensioni si chiudano con una precisione parallela entro i micron, un requisito fondamentale per prodotti come nastri trasportatori larghi o pneumatici di grande diametro.
La motivazione economica a favore dell’adozione del VFD è convincente e presenta due aspetti:
● Riduzione della potenza idraulica:Poiché il motore funziona solo alla velocità necessaria per soddisfare le richieste istantanee di flusso/pressione, il consumo di energia varia in base al carico di lavoro effettivo. Durante la fase di mantenimento, quando è necessaria solo la compensazione delle perdite, il motore può decelerare fino a raggiungere una velocità prossima allo zero. I dati sul campo provenienti da progetti di retrofit mostrano costantemente risparmi di energia idraulica che vanno dal 40% al 70% rispetto ai tradizionali sistemi di pompe a cilindrata fissa con controllo della strozzatura.
● Gestione termica ottimizzata:Per le piastre riscaldate elettricamente, i VFD vengono utilizzati per regolare la velocità della ventola di circolazione anziché accendere e spegnere le ventole. La modulazione del flusso d'aria basata sul feedback continuo della temperatura smorza l'inerzia termica, riducendo i gradienti di temperatura della superficie della piastra da ±5°C fino a ±1,5°C. Ciò non solo migliora l’uniformità della polimerizzazione su tutta la superficie dello stampo, ma riduce anche la domanda di potenza di picco, alleviando la tensione sull’infrastruttura elettrica della struttura.
Forse il contributo più trasformativo della tecnologia VFD risiede nella sua capacità di eseguire sofisticati algoritmi di processo che portano la polimerizzazione intelligente dal concetto alla realtà:
● Profili dinamici della pressione:Sequenze complesse di pressione-tempo a più stadi possono essere programmate direttamente nel VFD o coordinate tramite PLC, consentendo transizioni fluide tra i setpoint che ottimizzano il flusso del materiale durante il riempimento e riducono al minimo i vuoti interni durante la fase di polimerizzazione finale.

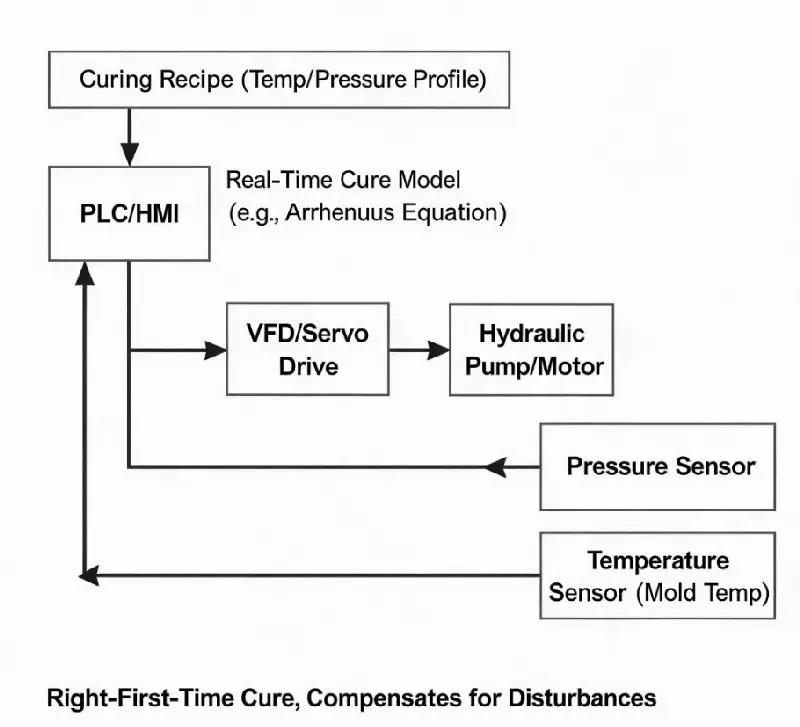

● Integrazione con modelli di cura in tempo reale:Se collegato a un sistema di controllo di livello superiore che calcola il tempo di vulcanizzazione ottimale utilizzando modelli cinetici (come l'equazione di Arrhenius basata sulla temperatura effettiva dello stampo), il VFD può regolare dinamicamente la durata delle fasi per compensare i disturbi del processo, garantendo una polimerizzazione "giusta al primo tentativo" indipendentemente dalle variazioni della temperatura dello stampo o del comportamento del composto. Questo livello di reattività è il segno distintivo della cura intelligente, trasformando la stampa da esecutore passivo a decisore attivo.
Un importante produttore di pneumatici ha intrapreso un aggiornamento completo del suo parco presse idrauliche per vulcanizzazione, sostituendo le unità di pompaggio a velocità fissa con servosistemi azionati da VFD. I risultati sono stati misurati su più KPI:
● Energia: il consumo di energia idraulica è diminuito di oltre il 65% per stampante, garantendo risparmi annuali che hanno contribuito in modo significativo agli obiettivi di sostenibilità aziendale dello stabilimento.
● Qualità: la precisione della regolazione della pressione è migliorata da ±5 bar a ±0,8 bar, mentre il parallelismo delle piastre è stato migliorato grazie alla sincronizzazione attiva. Questi miglioramenti hanno ridotto la variazione di uniformità del pneumatico (variazione della forza radiale e variazione della forza laterale) e migliorato la resa dei prodotti di prima qualità.
● Produttività: la chiusura e l'apertura più rapide dello stampo, rese possibili dall'elevata risposta dinamica del servosistema, hanno ridotto la parte non produttiva di ciascun ciclo, aumentando l'efficacia complessiva dell'attrezzatura (OEE) di circa l'8%.
