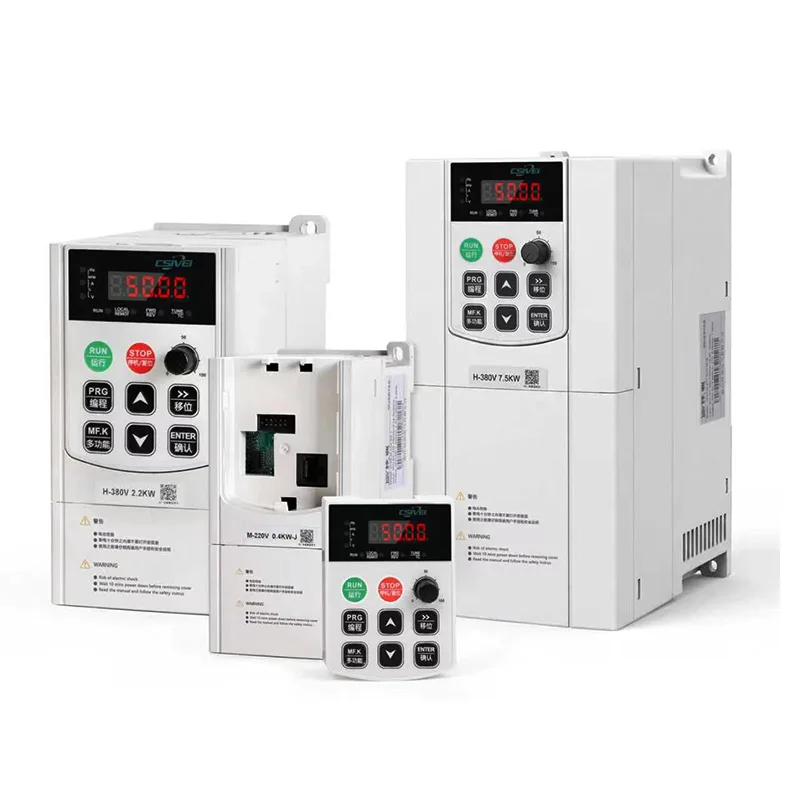

VFD solare con inverter per pompa dell'acqua da 4 kW

Il VFD solare con inverter per pompa dell'acqua CSIVEI da 4 kW è una soluzione ad alte prestazioni per grandi progetti di pompaggio dell'acqua solare. Progettato per pompe sommerse per pozzi profondi e stazioni di aumento pressione, fornisce un'elevata coppia di avviamento con controllo vettoriale sensorless. L'azionamento regola automaticamente la frequenza di uscita in base alla tensione del pannello solare, garantendo il massimo flusso d'acqua durante il giorno. PID integrato per pressione costante, protezione dal funzionamento a secco e memorizzazione del registro dei guasti. La custodia IP20 con filtro IP40 opzionale è adatta per le sale di controllo. Supporta il monitoraggio remoto tramite moduli GPRS/4G. CSIVEI fornisce sistemi di pompaggio affidabili e off-grid per l'approvvigionamento idrico comunitario e l'agricoltura su larga scala.

Parametri e specifiche principali

Applicazioni tipiche

Per i progetti di ripristino ecologico, questo VFD solare con inverter per pompa dell'acqua da 4 kW fornisce una fonte d'acqua sostenibile per il rimboschimento, il ripristino dei pascoli e le cinture verdi del deserto. Solleva le acque sotterranee o raccoglie l'acqua superficiale per irrigare piantine di alberi, arbusti e vegetazione autoctona nelle regioni aride. Il sistema può essere completamente automatizzato con timer o sensori di umidità del suolo, erogando acqua solo quando necessario. Il suo ampio intervallo di tensione in ingresso accetta pannelli solari di varie configurazioni, facilitandone la scalabilità. Utilizzato nelle cinture antidesertificazione, nella piantumazione di alberi lungo le strade, nella bonifica delle miniere e nel ripristino delle zone umide, l'azionamento garantisce tempi di attività elevati senza logistica del carburante, anche nelle località più remote.

Controllo vettoriale e algoritmi specifici della pompa

Il VFD solare con inverter per pompa dell'acqua da 4 kW di qualità della fabbrica CSIVEI impiega un controllo vettoriale senza sensori ottimizzato per carichi di pompe centrifughe e sommergibili. Questo offre:

●  Coppia di avviamento elevata: fino al 150% a 0,5 Hz, essenziale per le pompe per pozzi profondi con alberi lunghi.

●  Funzionamento stabile a bassa velocità: previene lo stallo quando l'energia solare è marginale.

●  Adattamento automatico della curva della pompa: l'azionamento apprende le caratteristiche di prevalenza della pompa per mantenere un'efficienza ottimale.

●  Modalità pressione costante/flusso costante: il PID integrato accetta feedback dai sensori di pressione o flusso, mantenendo il setpoint indipendentemente dalle fluttuazioni solari.

●  Avvio e arresto graduali: eliminano i colpi d'ariete, le sollecitazioni sui tubi e i picchi di corrente del motore.

Questi algoritmi garantiscono il funzionamento regolare della pompa durante l'intera giornata solare, dal primo mattino al tardo pomeriggio, senza interventi frequenti o shock meccanici.

Domande frequenti

D1: L'unità presenta un guasto "Funzionamento a secco" ma è presente acqua nel pozzo. Cosa c'è che non va?

R: Il sensore di funzionamento a secco (flussostato, elettrodo o sensore di pressione) potrebbe essere installato o calibrato in modo errato. Controllare il cablaggio del sensore e impostare un ritardo di rilevamento più lungo (parametro P.61) per evitare falsi scatti durante l'avvio della pompa. Verificare inoltre che la pompa sia effettivamente immersa: il livello dell'acqua potrebbe essere sceso al di sotto dell'aspirazione.

Q2: L'unità dispone di una modalità di risparmio energetico oltre MPPT?

R: Sì. La funzione "Auto Energy Optimization" (AEO) riduce la tensione del motore quando il carico della pompa è leggero (ad esempio, una richiesta di flusso basso), riducendo il consumo di energia del 10‑20% senza influire sulla potenza. Abilitare il parametro P.52 = 1.

Q3: Quali dati posso registrare dall'unità?

R: L'unità registra la resa energetica giornaliera (kWh), il volume dell'acqua (m³), il tempo di funzionamento della pompa (ore), gli eventi di guasto e i totali cumulativi. I dati vengono archiviati nella memoria interna (ultimi 30 giorni) e possono essere esportati tramite Modbus o scheda SD (opzionale).

Q4: Ho bisogno di un controller della pompa o di un avviatore statico separato?

R: No. Il VFD solare CSIVEI integra tutte le funzioni di controllo: MPPT, convertitore di frequenza, protezione della pompa (funzionamento a secco, sovraccarico, rottura del tubo) e PID opzionale per pressione costante. Sostituisce sia i controller della pompa che gli avviatori statici.

Q5: Quali requisiti di messa a terra ha questa unità?

R: Una corretta messa a terra è fondamentale. Collegare il terminale PE del convertitore a una messa a terra dedicata utilizzando un conduttore in rame. Mettere a terra anche i telai del pannello solare e il motore della pompa. La mancata messa a terra può causare scosse elettriche o malfunzionamenti dell'unità.

Precauzioni per l'installazione

È richiesto il montaggio in ambienti interni– La custodia IP20 standard è progettata per sale di controllo o armadi resistenti alle intemperie. Per uso esterno, ordinare la custodia IP54 opzionale o installarla in un alloggiamento protettivo.

Ventilazione adeguata– Mantenere uno spazio minimo di 100 mm sopra e sotto l'unità per garantire un'adeguata dissipazione del calore. La temperatura ambiente non deve superare i 40°C.

Corretto dimensionamento del cavo– Utilizzare cavi classificati per almeno il 125% della corrente nominale per evitare il surriscaldamento. Mantenere i cavi di ingresso CC il più corti possibile per ridurre la caduta di tensione e la perdita di potenza.

Messa a terra adeguata– Collegare il terminale PE a una messa a terra dedicata. Mettere a terra anche i telai dei pannelli solari e il motore della pompa. Una messa a terra inadeguata può causare scosse elettriche, malfunzionamenti dell'unità o danni da fulmini.
