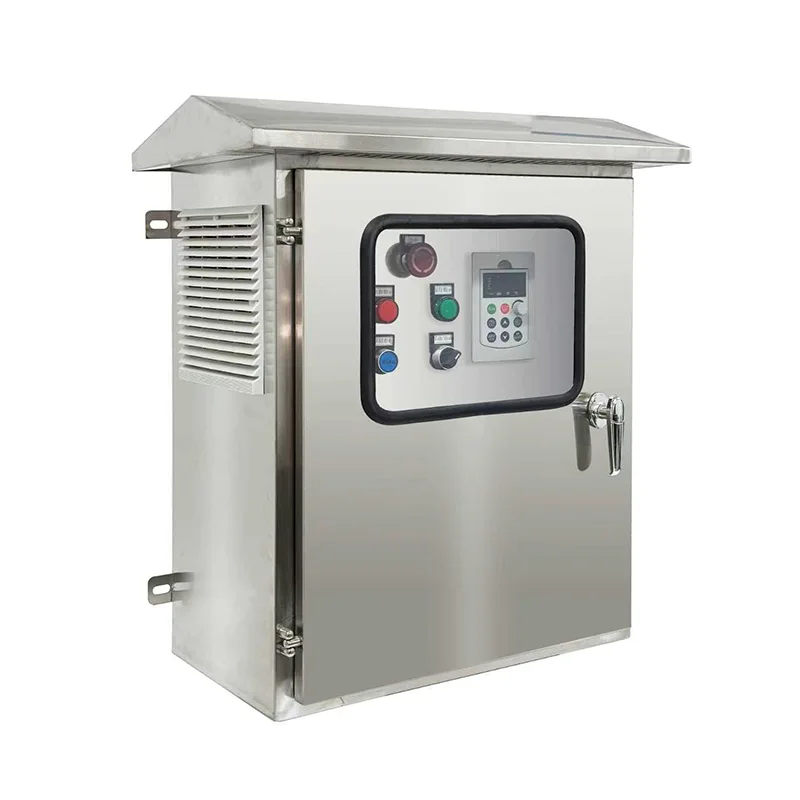

Alloggiato in un robusto armadio in acciaio a pavimento con grado di protezione IP54 o superiore, questo sistema inverter integra l'intera catena di conversione della potenza: protezione dell'ingresso CC, canali di ingresso multipli MPPT, uno stadio di pilotaggio a frequenza variabile, filtro dell'uscita CA e un controller di sistema completo, il tutto precablato e testato in fabbrica per una rapida implementazione sul campo. Le potenze nominali vanno da 2,2 kW a oltre 250 kW, supportando motori di pompe CA monofase e trifase a tensioni standard. L'algoritmo MPPT avanzato raggiunge un'efficienza di tracciamento >99%, regolando dinamicamente la velocità del motore in tempo reale al variare dell'irraggiamento solare durante il giorno, garantendo la massima erogazione giornaliera di acqua. Un'opzione di ingresso ibrida accetta una rete CA o un generatore diesel di riserva, commutando automaticamente per mantenere l'erogazione dell'acqua durante i periodi nuvolosi o il funzionamento notturno. Le protezioni integrate del sistema coprono il funzionamento a secco, il sovraccarico, la sovratensione, la sottotensione, la perdita di fase e il cortocircuito, mentre la logica di sospensione e riattivazione automatica basata su una soglia di potenza minima impostata dall'utente protegge la pompa e i pannelli. Un'interfaccia HMI touchscreen grafica visualizza i dati di potenza, tensione, flusso ed energia in tempo reale, con RS485 e interfacce GPRS/4G/Wi-Fi opzionali che consentono il monitoraggio remoto e l'integrazione in piattaforme SCADA o IoT tramite Modbus. Tutti i componenti di potenza sono alloggiati all'interno di un armadio climatizzato con raffreddamento ad aria forzata filtrata, protezione da sovratensione e piena conformità agli standard IEC applicabili e alla rete locale.
Progettato per una fornitura idrica affidabile tutto l'anno in cui l'alimentazione di rete è inaffidabile o assente, l'armadio con inverter per pompaggio solare fornisce un controllo autonomo e non presidiato della pompa per sistemi idrici agricoli, comunitari e industriali.
Gli schemi di irrigazione su larga scala, i sistemi di alimentazione a goccia e le operazioni a perno centrale in terreni agricoli remoti sono candidati ideali. L'inverter aziona pompe trifase ad alta potenza direttamente dai pannelli solari, fornendo il flusso massimo durante le ore di punta della luce solare, proprio quando le colture hanno più bisogno di acqua. La funzionalità di input ibrido consente il backup continuo della rete o del generatore durante le fasi critiche di crescita. Senza batterie da manutenere e con un’installazione esterna resistente alle intemperie, gli agricoltori beneficiano di costi energetici e operativi significativamente ridotti rispetto al pompaggio del diesel.
I villaggi rurali, gli insediamenti remoti e le autorità idriche comunali possono implementare il pompaggio da pozzi alimentati a energia solare per fornire acqua potabile pulita. Il funzionamento automatico dell'inverter, che inizia all'alba e si arresta al tramonto o quando il serbatoio di stoccaggio è pieno, elimina la necessità della presenza quotidiana dell'operatore. Il monitoraggio remoto tramite GPRS/4G consente alle autorità idriche di monitorare lo stato delle pompe, la produzione di acqua e lo stato del sistema da una sala di controllo centrale, riducendo le costose visite in loco. La struttura robusta del cabinet protegge da polvere, insetti e condizioni meteorologiche estreme stagionali.
Gli allevamenti di bestiame, gli allevamenti di pecore e le operazioni di pascolo remoto sparse su vaste aree necessitano di una fornitura affidabile di acqua ai serbatoi e agli abbeveratoi. L'inverter si collega direttamente alle pompe trivellate, eliminando la logistica del generatore diesel e i costi di consegna del carburante. Il pompaggio ad energia solare si allinea naturalmente con la domanda estiva quando il consumo di acqua da parte degli animali raggiunge il picco. La protezione contro il funzionamento a secco mette automaticamente in pausa il funzionamento della pompa se il livello dell'acqua scende, evitando costosi guasti al motore del pozzo.
Le operazioni minerarie, le cave e gli impianti industriali in luoghi off-grid possono utilizzare il sistema per l'approvvigionamento idrico di processo, la disidratazione o i bacini di trasferimento delle acque reflue. La robusta struttura dell'armadio dell'inverter con filtraggio della polvere e raffreddamento attivo è adatta agli ambienti industriali difficili. L'integrazione dell'ingresso ibrido con i generatori di riserva esistenti garantisce il funzionamento continuo indipendentemente dalle condizioni meteorologiche.
La piantumazione di alberi su larga scala, il ripristino delle praterie e i progetti di irrigazione del deserto si basano sulla fornitura costante di acqua in ambienti remoti e inospitali. Gli inverter di pompaggio solare forniscono un funzionamento autonomo senza logistica del carburante, con il monitoraggio remoto che consente la gestione centralizzata di più siti di pompaggio sparsi in vasti territori.
L'armadio dell'inverter per pompaggio solare integra la suite completa di conversione, controllo e protezione dell'alimentazione in un involucro standardizzato e testato in fabbrica, riducendo l'ingegneria del sito, accelerando la messa in servizio e massimizzando l'affidabilità a lungo termine.
I pannelli solari sono collegati all'inverter tramite più canali di ingresso MPPT indipendenti, ciascuno con fusibili CC dedicati, dispositivi di protezione da sovratensione e quadri di isolamento alloggiati nella sezione di ingresso dell'armadio. Il controller MPPT esegue la scansione continua della tensione dell'array su un ampio intervallo (tipicamente 460 V–850 V CC per i sistemi più grandi) per individuare il punto di massima potenza, raggiungendo un'efficienza di tracciamento statico >99%. Le configurazioni a canale MPPT doppio o triplo consentono alle stringhe con diversi orientamenti, angoli di inclinazione o profili di ombreggiatura di funzionare in modo ottimale individuale, aumentando significativamente la resa energetica giornaliera totale rispetto ai design a MPPT singolo.
Il bus CC regolato tramite MPPT alimenta uno stadio di pilotaggio a frequenza variabile ad alte prestazioni costruito attorno a moduli IGBT di sesta generazione e controllo DSP ad alta velocità. L'inverter sintetizza un'uscita PWM sinusoidale con tensione e frequenza regolabili (0–50/60 Hz o più), consentendo il controllo del motore con avvio graduale senza corrente di spunto, essenziale per proteggere gli avvolgimenti della pompa sommergibile. Il controllo V/f avanzato con compensazione dello scorrimento, incremento di coppia e curve di ottimizzazione automatica dell'energia si adatta alle caratteristiche del motore nell'intero intervallo di velocità. Il filtraggio in uscita, utilizzando induttanze del collegamento CC, reattori di uscita e filtri du/dt a seconda dei casi, garantisce cavi lunghi tra l'inverter e la pompa sommersa senza stress sull'isolamento del motore o correnti nei cuscinetti.
Una funzione integrata di trasferimento e sincronizzazione automatica accetta un ingresso CA ausiliario dalla rete o da un generatore diesel. Il controller del sistema confronta continuamente la potenza fotovoltaica disponibile con la potenza operativa richiesta dalla pompa. Quando l'irraggiamento solare scende al di sotto di una soglia definita dall'utente, l'ingresso CA integra o sostituisce automaticamente la fornitura fotovoltaica, mantenendo la produzione di acqua senza interruzioni. Le modalità di priorità solo CA, solo FV e ibrida sono configurabili dall'utente. La modalità prioritaria FV massimizza l'utilizzo dell'energia solare utilizzando l'AC solo per la copertura delle carenze, riducendo al minimo i costi di carburante o elettricità.
Il controller integrato implementa una suite di protezioni dedicate alla pompa non presenti nei VFD generici. Il rilevamento del funzionamento a secco monitora la corrente del motore, il fattore di potenza e la frequenza in tempo reale, identificando la caratteristica firma a basso carico di una pompa non adescata o funzionante a secco entro un secondo dal rilevamento, quindi avviando una routine di spegnimento automatico e tentativo di riavvio temporizzato. La protezione della potenza minima impedisce un funzionamento inefficiente a bassa velocità che spreca acqua senza un pompaggio produttivo. La modalità di sospensione si attiva quando l'energia solare disponibile scende al di sotto di una soglia di riattivazione impostata dall'utente, entrando in uno stato di monitoraggio a basso consumo e riprendendo automaticamente quando ritorna l'irradiazione. Il rilevamento del pieno d'acqua tramite un interruttore a galleggiante del livello del serbatoio o un ingresso del trasduttore di pressione arresta la pompa per evitare traboccamenti, indipendentemente dal ciclo solare giornaliero.
L'armadio a pavimento è realizzato in lamiera di acciaio zincato con finitura verniciata a polvere resistente alle intemperie, raggiungendo i gradi di protezione IP54, IP55 o IP65 a seconda delle specifiche del modello. L'armadio è suddiviso in compartimenti funzionali: ingresso CC, conversione di potenza, controllo e uscita CA, con porte incernierate e sigillate che forniscono accesso diretto a tutti i componenti riparabili. Un sistema di raffreddamento ad aria forzata filtrata con ventole a velocità variabile a temperatura controllata mantiene l'ambiente interno ottimale per l'elettronica di potenza. Le prese d'aria utilizzano filtri ad alta efficienza adatti ad ambienti agricoli polverosi; le versioni tropicalizzate aggiungono un rivestimento conforme su tutti i PCB per le regioni ad alta umidità. Per le implementazioni in climi freddi sono disponibili riscaldatori anticondensa integrati controllati termostaticamente.
Un HMI touchscreen a colori montato sulla porta fornisce a colpo d'occhio lo stato del sistema, inclusa la potenza in ingresso FV, la velocità del motore, la tensione in uscita, la frequenza, la resa energetica giornaliera e l'erogazione cumulativa di acqua (calcolata dalle curve della pompa o dall'ingresso di un flussometro). Le impostazioni dei parametri sono protette da password con più livelli di accesso. Le interfacce di comunicazione standard includono RS485 (Modbus RTU) per l'integrazione SCADA, con moduli GPRS, 4G, Wi-Fi o Ethernet opzionali per il monitoraggio remoto basato su cloud. La piattaforma consente l'avvio/arresto remoto, la modifica dei parametri, il riconoscimento degli allarmi e la registrazione dei dati, consentendo a un singolo operatore di gestire dozzine di siti di pompaggio sparsi.
Q1: Quali tipi di pompe e dimensioni di motore può azionare questo inverter?
Il sistema supporta motori a induzione CA trifase e motori sincroni a magneti permanenti in configurazioni con pompe sommergibili e di superficie. Le potenze nominali vanno da 2,2 kW a oltre 250 kW. Le applicazioni comuni includono pompe per pozzi profondi, pompe centrifughe orizzontali e pompe a turbina. Ti aiuteremo a far corrispondere la capacità dell'inverter ai dati di targa del motore della tua pompa.
Q2: Il sistema richiede batterie?
No. L'inverter aziona la pompa direttamente dai pannelli solari, senza bisogno di un banco batterie. L'acqua viene pompata durante le ore di luce solare e immagazzinata in un serbatoio, un serbatoio o un serbatoio di accumulo, il che è molto più conveniente rispetto all'immagazzinamento dell'elettricità nelle batterie. Se è necessaria una fornitura idrica 24 ore su 24, l'ingresso CA ibrido opzionale può attivare l'alimentazione della rete o del generatore durante l'oscurità.
Q3: Di quanti pannelli solari ho bisogno e come sono collegati?
La configurazione del pannello è determinata dalla potenza della pompa, dal volume d'acqua target giornaliero e dall'irradiazione solare locale. L'intervallo di tensione MPPT dell'inverter (tipicamente 460–850 V CC per sistemi trifase) definisce la lunghezza della stringa in serie. I nostri tecnici commerciali calcoleranno la dimensione dell'array e la configurazione della stringa sulla base di un semplice questionario sul sito. L'armadio comprende una sezione combinatrice CC con ingressi con fusibili, che semplifica il cablaggio dell'array.
Q4: Cosa succede nelle giornate nuvolose o durante i periodi di scarsa luce solare?
L'inverter rallenta il motore della pompa man mano che l'energia solare diminuisce, mantenendo un flusso d'acqua continuo ma ridotto. Se la potenza scende al di sotto della soglia minima impostata dall'utente, il sistema entra in modalità sospensione e controlla periodicamente l'irradianza recuperata. Se il sistema è dotato dell'opzione di ingresso ibrido CA, l'energia della rete o del generatore integra o sostituisce automaticamente l'energia solare durante i periodi di basso irraggiamento.
Q5: Quale protezione è prevista per la pompa?
Gli algoritmi di protezione completi coprono il funzionamento a secco, il sovraccarico, la sovracorrente, la sovratensione, la sottotensione, la perdita di fase, il cortocircuito e la sovratemperatura. Il rilevamento del funzionamento a secco è particolarmente critico per le applicazioni in fori trivellati; il controller identifica una condizione di basso carico tipica di una pompa a secco in pochi secondi e si spegne prima che si verifichi un danno al motore, quindi avvia un ciclo di riavvio automatico temporizzato.
Q6: L'inverter può essere installato all'aperto?
SÌ. L'armadio ha un grado di protezione IP54, IP55 o IP65 a seconda delle specifiche ed è progettato per l'installazione permanente all'esterno. Include ventilazione filtrata, guarnizioni delle porte sigillate e rivestimento resistente ai raggi UV. Per ambienti estremi, sono disponibili opzioni aggiuntive come tettoie parasole, filtraggio antipolvere potenziato e riscaldatori anticondensa interni.
Q7: Come viene monitorato e controllato il sistema da remoto?
Lo standard RS485 Modbus RTU consente l'integrazione SCADA o HMI locale. I moduli GPRS/4G, Wi-Fi o Ethernet opzionali consentono il monitoraggio remoto basato su cloud tramite un portale Web o un'app mobile. È possibile visualizzare lo stato in tempo reale, ricevere notifiche di allarme, scaricare dati storici e regolare i parametri da remoto. Ciò è particolarmente utile per i siti situati in un'area geografica estesa.
Q8: Che manutenzione richiede l'armadio?
La manutenzione ordinaria è minima: pulizia o sostituzione trimestrale del filtro dell'aria, ispezione visiva dei collegamenti dei cavi e delle guarnizioni delle porte e test funzionale annuale dei dispositivi di protezione. Il design ad accesso frontale dell'armadio consente di raggiungere tutti i componenti (fusibili, contattori, PCB di controllo e moduli di potenza) senza rimuovere la custodia.
Un’autorità governativa per lo sviluppo agricolo in una regione semiarida dell’Africa sub-sahariana ha pianificato di sostituire le pompe di irrigazione alimentate a diesel con energia solare in diverse cooperative agricole. Il progetto mirava a 20 siti di trivellazione sparsi in un'ampia area geografica, ciascuno dei quali fornisce acqua per l'orticoltura e le colture di campo irrigate a goccia. La logistica del carburante diesel rappresentava oltre il 60% dei costi operativi e i guasti ai generatori spesso interrompevano l’irrigazione durante i periodi critici di crescita.
Ciascun sito presentava un profilo simile: una pompa sommergibile trifase esistente da pozzo da 15 kW a 45 kW, una posizione remota senza connessione alla rete e una stagione secca che coincideva esattamente con il picco di irradiazione solare. I requisiti dell'autorità richiedevano:
● Nessuna dipendenza dalla batteria per ridurre al minimo i costi di capitale e di sostituzione
● Capacità di fornire il massimo volume d'acqua durante le ore di mezzogiorno, quando l'evapotraspirazione delle colture era massima
● Protezione di costose pompe sommergibili dal funzionamento a secco in pozzi con portata d'acqua variabile
● Monitoraggio remoto centralizzato di tutti i 20 siti dalla sede regionale
● Costruzione robusta per resistere alla polvere tutto l'anno, alle piogge stagionali e alle temperature ambientali che raggiungono i 45°C
La soluzione inverter in stile armadio è stata scelta per la sua fornitura completamente integrata e pre-testata. Ogni armadio è arrivato in loco precablato con protezione di ingresso CC, moduli MPPT, stadio di azionamento VFD, filtraggio di uscita e controller di sistema, richiedendo solo la connessione all'array fotovoltaico e al cavo della pompa per la messa in servizio.
L'MPPT multicanale ha consentito di dividere il pannello solare di ciascun sito in stringhe orientate leggermente a est e a ovest, estendendo le ore di pompaggio effettive oltre una pura configurazione esposta a sud. Per i due siti più grandi è stata specificata l'opzione di ingresso CA ibrido, che consente l'integrazione di un piccolo generatore di riserva durante periodi nuvolosi prolungati o per l'irrigazione notturna occasionale.
Fondamentalmente, la protezione dal funzionamento a secco specifica della pompa ha dato all’autorità la fiducia che le pompe da pozzo esistenti – un costo irrecuperabile significativo – sarebbero state salvaguardate. La logica automatica di spegnimento e riattivazione implicava che non fosse richiesta la presenza quotidiana dell'operatore; il sistema si avviava automaticamente all'alba e si fermava quando i serbatoi di stoccaggio segnalavano pieni.
Venti armadi con inverter di pompaggio solare di potenza compresa tra 18,5 kW e 45 kW sono stati distribuiti nelle comunità agricole che hanno collaborato. Ciascun armadio comprendeva due canali MPPT, l'opzione di ingresso CA ibrido sulle due unità più grandi e il monitoraggio remoto GPRS integrato collegato alla piattaforma SCADA centrale dell'autorità. L'installazione e la messa in servizio sono state completate da un appaltatore elettrico locale nell'arco di tre mesi durante la stagione secca. Le pompe da pozzo esistenti sono state mantenute e collegate direttamente ai nuovi inverter.
● I costi del carburante diesel nei 20 siti sono scesi quasi a zero, con il generatore di riserva attivato per meno del 2% delle ore di funzionamento annuali totali.
● I volumi di erogazione dell'acqua corrispondevano o superavano la linea di base del pompaggio diesel, con la finestra MPPT estesa che aggiungeva circa 1,5 ore di pompaggio efficaci in più al giorno.
● Non si è verificato un solo guasto al motore della pompa nei primi 18 mesi di funzionamento, il merito è del controllo di avvio graduale e della protezione contro il funzionamento a secco.
● Gli ingegneri dell'autorità hanno monitorato tutti i 20 siti da un'unica dashboard, ricevendo avvisi SMS automatizzati per qualsiasi condizione di guasto, riducendo in modo significativo i costi di visita al sito.
● Il successo di questa implementazione iniziale ha portato l'autorità a stanziare finanziamenti per altri 35 sistemi ad armadio nella fase successiva, espandendo l'irrigazione solare a nuove comunità agricole.
