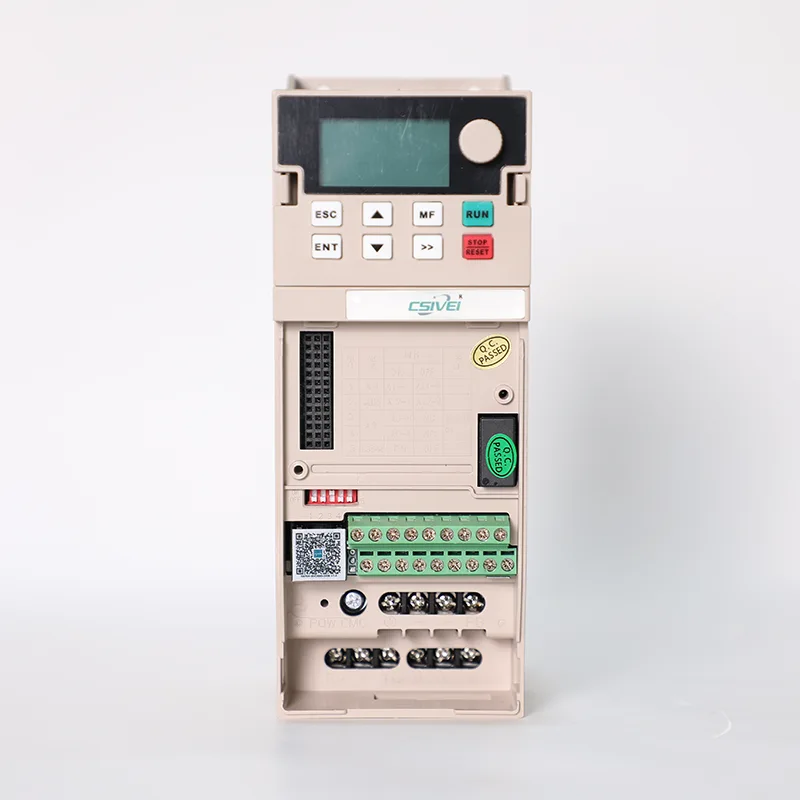

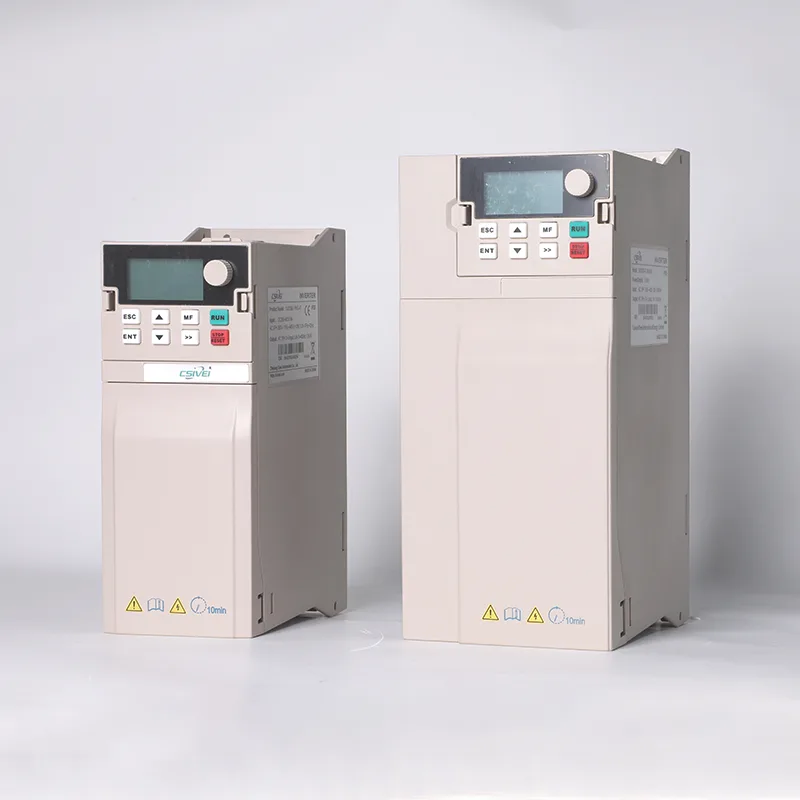

Invertitore della pompa da 11 kW con 1 fase in entrata e 3 fasi in uscita

L'inverter per pompa da 11 kW ad alte prestazioni 1 fase in 3 fasi in uscita della fabbrica CSIVEI è una soluzione compatta e ad alta efficienza per sistemi di pompaggio solare trifase. Incorpora algoritmi MPPT con efficienza di tracciamento fino al 99%, consentendo la connessione diretta ai pannelli solari senza batterie. L'azionamento supporta sia il controllo V/F che quello vettoriale, garantendo un avvio regolare della pompa anche in condizioni di basso irraggiamento. Le funzioni di protezione integrate includono il rilevamento di sovratensione, sottotensione, sovracorrente, funzionamento a secco e rottura dei tubi. La custodia IP20 consente il montaggio affiancato. Ideale per l'irrigazione di piccole aziende agricole, fontane da giardino e trasferimento dell'acqua in aree remote. CSIVEI offre prestazioni affidabili con una facile messa in servizio.

Parametri e specifiche principali

Applicazioni tipiche

Progettato per l'approvvigionamento idrico delle comunità rurali, questo VFD alimenta pompe che sollevano l'acqua da pozzi, fiumi o bacini idrici a serbatoi di stoccaggio elevati o reti di distribuzione diretta. Il sistema funziona automaticamente: quando l'energia solare è sufficiente, la pompa riempie il serbatoio; quando il serbatoio è pieno, l'unità entra in modalità di sospensione, preservando la vita meccanica. Ideale per i chioschi dell'acqua dei villaggi, i sistemi idrici delle scuole e la fornitura di cliniche sanitarie. Il PID integrato garantisce una pressione costante nei serbatoi elevati, mentre l'algoritmo MPPT estrae la massima potenza dai pannelli solari anche nelle giornate nuvolose. Questa soluzione fornisce acqua pulita e a basso costo per uso potabile e per servizi igienico-sanitari, senza dipendenza dal diesel o dalla rete.

Protezione intelligente della pompa e prevenzione del funzionamento a secco

Proteggere la pompa da eventuali danni è fondamentale nei sistemi idrici solari. L'inverter per pompe da 11 kW CSIVEI 1 Phase in 3 Phase Out include una suite completa di protezioni specifiche per la pompa:

●  Protezione dal funzionamento a secco: monitora la corrente, la potenza o il sensore di flusso opzionale; arresta la pompa quando la fonte d'acqua è esaurita e riprova automaticamente dopo un intervallo impostabile.

●  Rilevamento rottura tubo/flusso basso: rileva un improvviso calo di corrente che indica la rottura o una perdita del tubo e si spegne per evitare allagamenti.

●  Protezione da sovracorrente e sovraccarico: impedisce il surriscaldamento della pompa a causa di sabbia, incrostazioni o guasti ai cuscinetti.

●  Spegnimento per sottotensione e sovratensione: protegge l'azionamento e il motore dall'instabile ingresso solare.

●  Irrigazione anti-inversione: quando la pompa si ferma, è possibile controllare una valvola di ritegno per impedire il riflusso dell'acqua che fa girare il motore all'indietro.

Queste protezioni prolungano la durata della pompa, riducono gli interventi di manutenzione e forniscono un'erogazione idrica affidabile in installazioni solari remote.

Domande frequenti

D1: Questa unità dispone di Wi-Fi o rete cellulare integrata per il monitoraggio remoto?

R: L'unità dispone di una porta RS485 Modbus RTU. Per abilitare il monitoraggio wireless, aggiungi un gateway esterno (ad esempio, CSIVEI CloudBox) che si connette tramite Wi‑Fi, Ethernet o 4G. Il gateway carica i dati su CSIVEI Cloud o su piattaforme di terze parti.

Q2: Posso far funzionare la pompa direttamente dai pannelli solari senza batterie?

R: Sì. L'inverter per pompa da 11 kW CSIVEI monofase in ingresso trifase è progettato per il funzionamento diretto da solare a pompa. Utilizza MPPT per convertire la CC variabile dai pannelli in CA stabile per la pompa. L’azionamento si avvia automaticamente quando l’energia solare supera la soglia della pompa e si arresta quando insufficiente, proteggendo il motore.

D3: È necessario un interruttore CC tra i pannelli e l'unità?

R: Sì, un interruttore automatico DC o un sezionatore con fusibile è obbligatorio per la sicurezza e la conformità alle normative. CSIVEI consiglia un interruttore CC bipolare dimensionato a 1,25 volte la corrente CC massima.

Q4: Come posso impostare la modalità di pressione costante?

A: Collegare un trasmettitore di pressione da 4‑20 mA all'ingresso analogico AI1. Impostare il parametro P.00 = 1 (modalità PID). Quindi impostare la pressione target in P.77 (unità ingegneristiche). L'azionamento regolerà la velocità della pompa per mantenere tale pressione indipendentemente dalla variazione solare.

Q5: Qual è la durata prevista di questo VFD solare?

R: Con un'installazione corretta (pulita, asciutta, entro i limiti di temperatura), l'unità dura in genere 10-15 anni. I condensatori elettrolitici invecchiano più velocemente in ambienti caldi: mantenere la temperatura ambiente al di sotto dei 40°C ne prolunga la durata. Potrebbe essere necessario sostituire la ventola di raffreddamento ogni 5-7 anni.

Il sistema ha funzionato senza problemi per 3 anni, trasformando la salute della comunità e l’attività economica.
