Il controller è disponibile in configurazioni per pompe antincendio azionate da motore elettrico (metodi di avviamento a piena tensione, stella-triangolo, autotrasformatore, avvio graduale e avvolgimento parziale) e pompe antincendio azionate da motore diesel (con doppi caricabatterie, controllo del solenoide del carburante e circuiti di monitoraggio del motore). Le potenze nominali vanno da 5 HP a 400 HP a 208–600 V trifase. L'avvio automatico viene attivato da una caduta di pressione nella testata del sistema, rilevata da un trasduttore di pressione o pressostati, o da segnali remoti provenienti da valvole a diluvio, pannelli di allarme antincendio o stazioni di estrazione manuale. Una volta avviata, la pompa funziona finché tutte le cause di avvio non vengono eliminate e la pompa viene arrestata manualmente o automaticamente, con un timer di funzionamento minimo che impedisce cicli brevi. Gli allarmi integrati riguardano mancanza di fase, inversione di fase, sovraccarico del motore, mancato avvio della pompa, bassa pressione e controller non in modalità automatica, con uscite relè senza tensione per la gestione remota dell'edificio o il collegamento del sistema di allarme antincendio. Un'interfaccia operatore basata su microprocessore visualizza la pressione del sistema, la tensione e la corrente trifase, lo stato degli allarmi e la cronologia degli eventi, con un timer di test settimanale che attiva automaticamente la pompa secondo un programma programmato per verificare la disponibilità del sistema. L'involucro è realizzato in acciaio di grosso spessore con verniciatura a polvere rossa, classificato minimo NEMA Tipo 2 (IEC IP31), con NEMA 3R, 4, 4X (IP65) opzionale per ambienti esterni e corrosivi. Opzionalmente è disponibile un interruttore di trasferimento automatico integrato per il backup del generatore. Il controller è certificato UL secondo UL 218, approvato FM secondo la classe 1321/1323 e marcato CE, con test di accettazione completi condotti in fabbrica su ogni unità prima della spedizione.
Laddove i sistemi di protezione antincendio richiedono un controllo della pompa garantito e conforme alle normative che funzioni senza problemi in caso di emergenza, l'armadio di controllo industriale fornisce la dorsale certificata di avviamento, monitoraggio e protezione.
Torri di uffici, hotel e grattacieli ad uso misto dipendono da un armadio di controllo industriale automatico per mantenere la pressione del sistema di irrigazione ai piani superiori. Quando la testina di un irrigatore si apre, la conseguente caduta di pressione del sistema viene rilevata immediatamente e il controller della pompa antincendio avvia la pompa principale per sostenere il flusso d'acqua. Le uscite di allarme integrate del controller si collegano al pannello di allarme antincendio dell'edificio per il monitoraggio centralizzato, mentre il timer di test settimanale attiva automaticamente la pompa per verificare la disponibilità meccanica senza richiedere al personale della struttura di eseguire manualmente il test.
Fabbriche, magazzini, impianti di lavorazione chimica e centrali elettriche presentano ambienti ad alto carico di incendio in cui la rapida soppressione è fondamentale. Fire pump controllers in these facilities are often configured with reduced-voltage starters to limit inrush current on plant electrical systems. Per i siti in aree pericolose, il controller è installato a distanza dalla zona classificata con ingressi di avvio remoto a sicurezza intrinseca. Le custodie dei controller sono specificate per adattarsi alle condizioni dell'impianto: dalla tenuta alla polvere per la lavorazione del cemento e del legno alla resistenza alla corrosione per gli ambienti chimici.
Aeroporti, centri congressi, ospedali, stadi ed edifici governativi richiedono un controllo delle pompe antincendio conforme alle norme che soddisfi i più elevati standard di certificazione e approvazione. I controllori specificati per questi progetti del settore pubblico richiedono in genere la certificazione UL e l'approvazione FM, con pacchetti di documentazione che includono schemi unifilari, certificati di test e manuali di installazione. L'interfaccia del trasduttore di pressione con registrazione delle tendenze senza supporto cartaceo consente ai vigili del fuoco e agli assicuratori di verificare la disponibilità del sistema durante le ispezioni.
Raffinerie, parchi serbatoi e piattaforme offshore richiedono armadi di controllo industriali progettati per i requisiti di affidabilità estrema degli ambienti ad alto rischio. I controller sono spesso configurati con motori primi diesel supportati da sistemi a doppia batteria per funzionalità di black-start. Le custodie sono conformi a NEMA 4X o IP66 per la resistenza alla nebbia salina, alla corrosione chimica e al lavaggio a getto. Il registratore di eventi e dati del controller fornisce registrazioni verificabili per la conformità normativa, documentando ogni avvio della pompa, evento di pressione e condizione di allarme.
Centri di distribuzione su larga scala, impianti di conservazione frigorifera e magazzini di stoccaggio su scaffalature si affidano a Industrial Control Cabinet per fornire sistemi di irrigazione automatici che proteggono le scorte di alto valore. Date le ampie superfici del tetto, più zone antincendio possono essere protette da un unico locale pompe. La funzione di ritardo dell'avvio sequenziale del controller impedisce l'avvio simultaneo di più pompe sulla stessa alimentazione, evitando il collasso della tensione.
Laddove la fornitura di energia elettrica non è affidabile o laddove le norme del sito richiedono una fonte di alimentazione secondaria, l'armadio di controllo industriale azionato da motore diesel mantiene la capacità di avviamento completamente automatica indipendente dalla rete. Il controller mantiene doppie batterie di avviamento con caricabatterie intelligenti indipendenti che monitorano le condizioni della batteria e avvisano gli operatori in caso di celle degradate. I test automatici settimanali su entrambe le batterie confermano la disponibilità all'avviamento del motore senza l'intervento dell'operatore.

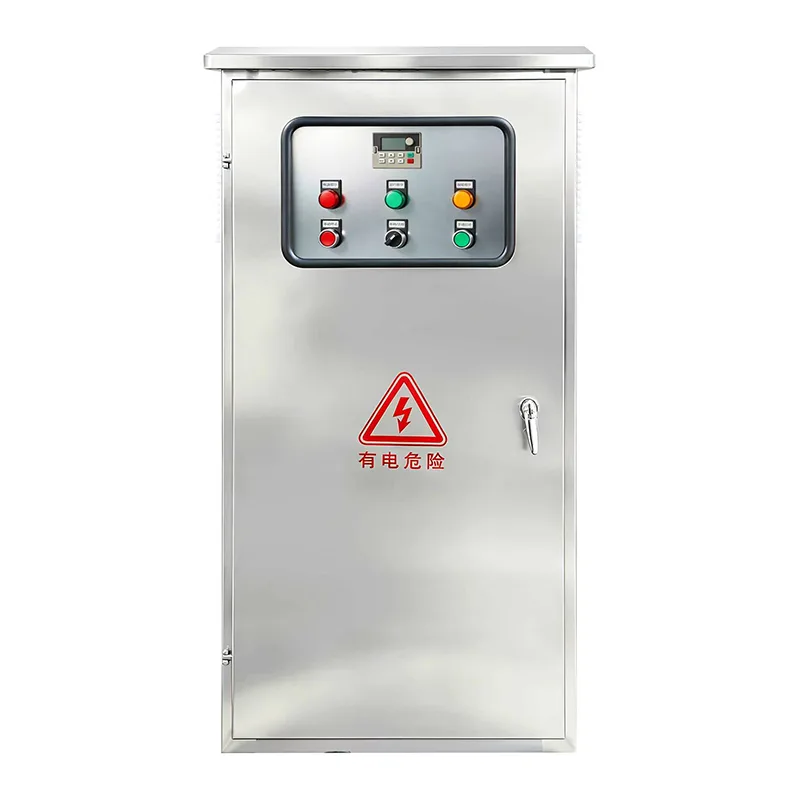

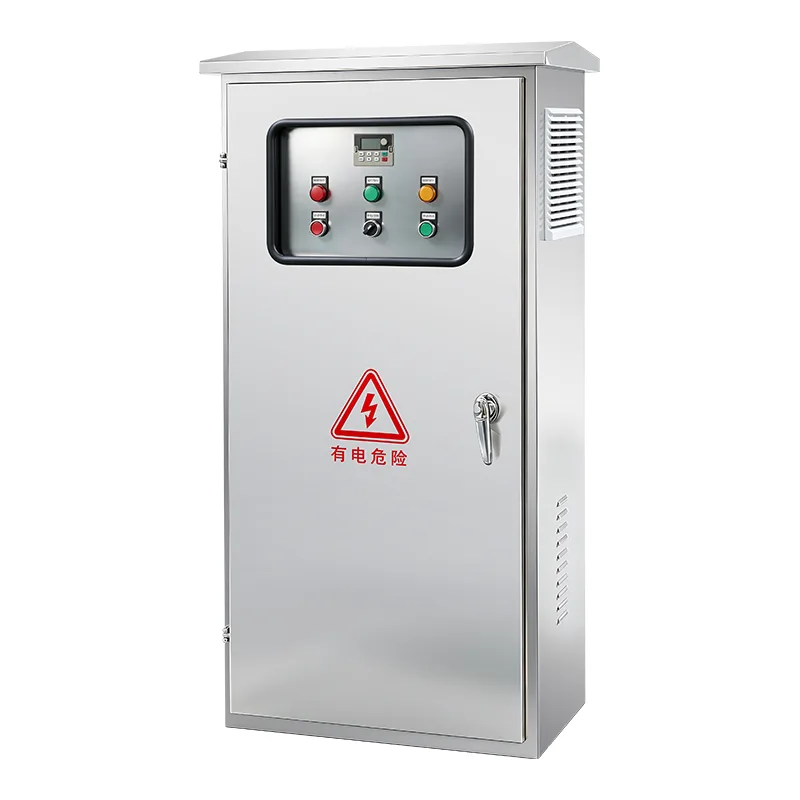

Si tratta di un pannello di controllo assemblato in fabbrica, elencato per tipologia, progettato per rilevare cadute di pressione, avviare il driver della pompa antincendio, monitorare i guasti e annunciare allarmi, il tutto all'interno di un involucro conforme al codice progettato per ambienti con sale pompe antincendio.
Il controller monitora continuamente la pressione del sistema tramite un trasduttore di pressione o doppi pressostati collegati alla rete idrica antincendio. Quando la pressione scende al di sotto del setpoint di inserimento regolabile sul campo, il controller avvia la sequenza di avvio. Nei controller azionati da motore elettrico, il contattore del motore si chiude e la pompa accelera alla massima velocità. Per i controller azionati da motori diesel, il circuito di controllo eccita il solenoide del carburante, attiva il ciclo di avviamento del motorino di avviamento sulla batteria 1 e, se il motore non si avvia entro un periodo di avviamento configurabile, si alterna automaticamente alla batteria 2 per i successivi tentativi di avviamento. Un circuito di rilevamento del funzionamento, che monitora la frequenza di uscita del generatore sulle unità diesel o la corrente del motore sulle unità elettriche, conferma l'avvenuto avviamento e termina il ciclo di avviamento.
Oltre al rilevamento automatico della caduta di pressione, il controller accetta ingressi di avvio aggiuntivi per un'integrazione completa del sistema: avvio manuale remoto da un centro di comando antincendio o da una stazione di tiro, avvio della valvola a diluvio dall'attivazione di una valvola a preazione o con tubo a secco e ingresso di avvio del flussostato o del timer di prova con durate di funzionamento configurabili separate. Nelle installazioni con più pompe, un timer di avvio sequenziale ritarda progressivamente l'avvio della pompa: la pompa 1 si avvia immediatamente in caso di caduta di pressione, la pompa 2 dopo 5-10 secondi, la pompa 3 dopo un ulteriore ritardo, impedendo lo spunto simultaneo di più motori di grandi dimensioni sulla stessa alimentazione.
Per i controller a motore elettrico, il circuito di alimentazione in ingresso è isolato da una combinazione di sezionatore e interruttore automatico, interbloccati meccanicamente e azionati da un'unica maniglia montata esternamente. La porta dell'armadio viene aperta solo con un attrezzo quando la maniglia è in posizione ON, impedendo l'accesso non autorizzato alle parti sotto tensione. L'interruttore di isolamento è progettato per scollegare l'intero carico del motore. Il valore nominale di resistenza al cortocircuito è di 100.000 A RMS simmetrico a 480 V. La protezione da sovraccarico del motore utilizza relè di sovraccarico elettronici con rilevamento di perdita di fase, inversione di fase e squilibrio di corrente. Per i controller diesel, i circuiti di protezione del motore monitorano la bassa pressione dell'olio, l'elevata temperatura del liquido di raffreddamento, la velocità eccessiva e il mancato avviamento, con tutte le condizioni annunciate sul display del controller e tramite uscite di allarme remote.
La logica del controller è gestita da una scheda di controllo basata su microprocessore che esegue la sequenza di avvio, monitora tutti gli ingressi, registra gli eventi e pilota le uscite di allarme. Un'interfaccia operatore montata sulla porta - display di testo LCD o touchscreen a colori - fornisce letture di pressione del sistema in tempo reale, tensione e corrente trifase, stato degli allarmi con registrazioni di eventi e registratori di dati con timestamp, selezione della modalità (Auto, Manuale, Test, Spento) e programmazione del timer di test settimanale. Tutte le regolazioni della pressione e le impostazioni dei parametri sono accessibili senza aprire lo sportello principale della custodia, preservando l'integrità della custodia e consentendo l'ispezione senza esporre i componenti sotto tensione.
Segnalazione degli indicatori di allarme standard: accensione, guasto del sistema, mancanza di fase, inversione di fase, pompa in funzione, avvio della pompa non riuscito, sovraccarico del motore, bassa pressione, blocco del motore, avvio locale, avvio remoto e avvio a diluvio. Sulla custodia è montato un avvisatore acustico di allarme acustico. I contatti relè senza tensione corrispondenti a ciascun allarme sono forniti per l'annuncio remoto tramite il sistema di allarme antincendio dell'edificio o BMS. Quando è incluso un interruttore di trasferimento integrato, indicatori aggiuntivi coprono l'interruttore di trasferimento normale, l'interruttore di trasferimento di emergenza e l'isolatore di emergenza aperto.
L'involucro del controller è realizzato in acciaio di grosso spessore con verniciatura a polvere rossa della pompa antincendio. La classificazione minima secondo NFPA 20 §10.3.3.1 è NEMA Tipo 2 (IEC IP31) antigoccia, adatta per sale pompe interne. Per le sale pompe soggette a spruzzi d'acqua dovuti a perdite dalle guarnizioni della pompa o allo scarico di sprinkler antincendio, sono specificate custodie impermeabili NEMA Tipo 3R (IP51) o NEMA Tipo 4 (IP65). Per installazioni esterne o ambienti corrosivi, sono disponibili custodie in acciaio inossidabile NEMA Type 4X. La custodia è montata a pavimento di serie, ma sono disponibili configurazioni con montaggio a parete per i controller delle pompe jockey.
Un interruttore di trasferimento automatico opzionale integrato in fabbrica fornisce alimentazione a doppia fonte per la pompa antincendio. L'ATS si collega sia alla normale alimentazione di rete (fonte 1) che all'alimentazione del generatore di riserva (fonte 2). In caso di interruzione della normale alimentazione o quando la tensione o la frequenza scendono al di fuori delle soglie preimpostate, l'ATS avvia automaticamente l'avvio del generatore e trasferisce il carico della pompa antincendio alla fonte di emergenza. Quando viene ripristinata l'alimentazione normale, l'ATS si ritrasferisce alla fonte normale e avvia il raffreddamento e l'arresto del generatore. Il meccanismo dell'interruttore di trasferimento è interbloccato meccanicamente per impedire che entrambe le sorgenti si connettano simultaneamente. Tutti gli stati e gli allarmi dell'ATS vengono visualizzati sull'interfaccia operatore condivisa e trasmessi tramite uscite relè.
Il timer di test settimanale integrato avvia automaticamente la pompa antincendio in un giorno, un'ora e una durata di funzionamento programmati dall'utente, eliminando la dipendenza dai test manuali per la conformità NFPA 25. Il registratore di eventi e dati registra la pressione del sistema nel tempo, insieme a tutti gli eventi di avvio, il verificarsi di allarmi e i cambiamenti di modalità, con un timestamp. I dati possono essere scaricati su un PC tramite RS232, RS485 o USB per l'analisi e la segnalazione alle autorità competenti. Questa registrazione della pressione senza supporto cartaceo elimina i problemi di manutenzione e affidabilità associati ai registratori grafici meccanici.
Ogni armadio di controllo viene sottoposto a un test completo di accettazione in fabbrica prima della spedizione: resistenza di isolamento, verifica del cablaggio punto a punto, test funzionale della sequenza di avvio automatico (trasduttore di pressione e ingressi interruttore), tutti i circuiti di allarme e segnalazione, modalità manuale e di test, timer di test settimanale e, se installato, l'interruttore di trasferimento automatico. Il controller è certificato UL secondo UL 218, approvato FM secondo Classe 1321/1323, certificato CSA dove specificato e marchio CE. Con ogni unità viene fornito un pacchetto di documentazione completo.
Q1: A quali standard è conforme questo armadio di controllo industriale?
Il controller è progettato ed elencato secondo UL 218 (standard per armadi di controllo industriali), approvato FM secondo classe 1321/1323 ed è conforme all'ultima edizione di NFPA 20. La marcatura CE e la certificazione CSA sono disponibili a seconda del mercato di destinazione. Ogni controller viene assemblato, cablato e testato in fabbrica come unità completa prima della spedizione, come richiesto dalla norma NFPA 20.
D2: Quali tipi di pompe antincendio può gestire questo controller?
Il controller è disponibile in due configurazioni principali: controller azionati da motore elettrico per motori a induzione a gabbia di scoiattolo da 5 HP a 400 HP su 208-600 V trifase e controller azionati da motore diesel con doppi caricabatterie integrati e circuiti di monitoraggio del motore. I controller elettrici supportano i metodi di avviamento a piena tensione, stella-triangolo (transizione aperta e chiusa), autotrasformatore, resistore primario, avvolgimento parziale e soft-start.
Q3: Come funziona la sequenza di avvio automatico?
Il controller monitora continuamente la pressione del sistema tramite un trasduttore di pressione. Quando la pressione scende al di sotto della soglia di inserimento regolabile sul campo, il controller avvia la sequenza di avvio. Un timer di funzionamento regolabile impedisce cicli brevi. La pompa continua a funzionare finché tutte le cause di avvio non vengono eliminate e viene avviato un arresto manuale o automatico. Nel caso dei controller diesel, il controller si avvia dalla batteria 1 e, se il motore non riesce ad avviarsi, si alterna alla batteria 2 per i tentativi successivi.
Q4: Il controller può avviarsi da segnali diversi da una caduta di pressione?
SÌ. L'avvio manuale remoto da un pulsante o un pannello di allarme antincendio, l'avvio della valvola a diluvio dall'attivazione di una valvola a secco o a preazione e un timer di test settimanale sono tutti ingressi di avvio standard. Ciascun ingresso può essere configurato con la propria durata di esecuzione e livello di priorità. Nelle installazioni con più pompe, un timer di avvio sequenziale scagliona gli avviamenti della pompa per evitare lo spunto simultaneo del motore.
D5: Quali allarmi vengono forniti e come vengono comunicati all'esterno?
Gli allarmi visivi e acustici standard riguardano: accensione, guasto del sistema, mancanza di fase, inversione di fase, pompa in funzione, avvio della pompa non riuscito, sovraccarico del motore, bassa pressione, blocco del motore, avvio locale, avvio remoto e avvio a diluvio. Ogni allarme ha una corrispondente uscita relè senza potenziale per il collegamento al sistema di allarme antincendio dell'edificio o al BMS. Sulla porta dell'involucro è montata una sirena d'allarme acustica.
D6: Qual è il valore nominale minimo richiesto per la custodia e quali valori sono disponibili?
Secondo NFPA 20, la classificazione minima della custodia è NEMA Tipo 2 (IEC IP31) a prova di gocciolamento. Questo è standard. Per le sale pompe soggette a spruzzi d'acqua o situate all'aperto, sono disponibili come opzioni le custodie NEMA Tipo 3R (IP51), Tipo 4 (IP65) e Tipo 4X (IP66, acciaio inossidabile).
Q7: È incluso un interruttore di trasferimento automatico?
Opzionalmente è disponibile un interruttore di trasferimento automatico integrato, integrato in fabbrica nella custodia del controller. Si trasferisce automaticamente all'alimentazione di un generatore di riserva in caso di perdita di alimentazione normale e si ritrasferisce al ripristino. L'ATS condivide l'interfaccia operatore del controller e le uscite relè di allarme. In alternativa, il controller può essere fornito senza ATS se il commutatore di trasferimento è installato separatamente a monte.
Q8: Come è configurata la funzione di test settimanale?
Il timer di test settimanale integrato consente di programmare il giorno, l'ora e la durata del test. Una volta programmato, il controller avvia automaticamente la pompa all'ora programmata, la fa funzionare per la durata impostata e quindi si arresta. Il test può essere configurato per essere eseguito settimanalmente, bisettimanalmente o mensilmente. Tutte le esecuzioni dei test vengono registrate nel registro eventi con data, ora e durata.
Q9: Qual è il valore nominale di resistenza al cortocircuito?
Il controller ha una resistenza al cortocircuito nominale di 100.000 A RMS simmetrico a 480 V (25.000 A a 600 V). Questo elevato grado di resistenza garantisce che il controller possa gestire in sicurezza condizioni di guasto sull'alimentazione senza danni strutturali o elettrici, il che è fondamentale per un dispositivo di sicurezza che deve rimanere operativo durante un evento di incendio.
Un grande aeroporto internazionale del Medio Oriente ha intrapreso un importante progetto di espansione del terminal, aggiungendo nuovi atri, zone commerciali e strutture per lo smistamento dei bagagli. Il progetto di protezione antincendio prevedeva una sede dedicata alle pompe antincendio con tre pompe antincendio azionate da motore elettrico (servizio, assistenza, standby) e una pompa pilota, che fornisce sistemi automatici di irrigazione e tubi di livello lungo l'area del nuovo terminal. La conformità allo standard NFPA 20, all'elenco UL e all'approvazione FM era obbligatoria.
L'autorità antincendio dell'aeroporto ha imposto condizioni rigorose al sistema di controllo delle pompe. Tutti i controller dovevano essere certificati UL e approvati FM, senza eccezioni per le alternative fabbricate localmente. The sequential starting logic had to prevent simultaneous motor inrush on the airport's medium-voltage distribution, which could compromise other critical loads. The controllers needed to communicate pump status, pressure data, and alarm conditions to both the terminal fire alarm panel and the airport's centralised building management system. Additionally, the pump room was to be located outdoors in a sun-exposed, high-humidity environment where daytime ambient temperatures could approach 55°C.
Il controller assemblato in fabbrica e certificato UL era l'unica soluzione conforme. Ragioni tecniche principali:
● I controller sono stati configurati con avvio a transizione chiusa stella-triangolo per ridurre al minimo la corrente di spunto prevenendo cali di tensione sulla sensibile rete elettrica dell'aeroporto.
● Il timer di avvio sequenziale per la Pompa 2 e la Pompa 3 è stato impostato rispettivamente su ritardi di 10 e 20 secondi, garantendo che due motori non assorbano corrente di avvio contemporaneamente.
● Il trasduttore di pressione integrato con registrazione dati senza supporto cartaceo ha eliminato il registratore grafico meccanico, che le autorità antincendio hanno identificato come un punto di guasto comune nelle precedenti installazioni aeroportuali.
● Per la sala pompe esterna sono state specificate custodie resistenti alle intemperie NEMA 4 (IP65) con tettoie parasole e riscaldatori anticondensa interni, con tutta la bulloneria in acciaio inossidabile.
● Le uscite relè di allarme senza tensione sono state collegate al pannello di allarme antincendio del terminale e al BMS, mentre RS485 Modbus ha fornito dati diagnostici dettagliati al sistema di gestione della manutenzione dell'aeroporto.
● L'interruttore di trasferimento automatico integrato in fabbrica in ciascun controller assicurava che in caso di perdita della normale alimentazione di rete, il generatore di riserva si avviasse e alimentasse automaticamente le pompe antincendio, senza fare affidamento su alcuna attrezzatura di trasferimento esterna.
Sono stati prodotti, testati in fabbrica e spediti come gruppi completi tre armadi di controllo industriale azionati da motore elettrico (150 HP, transizione chiusa stella-triangolo, custodie NEMA 4 con ATS integrato) e un controller per pompa jockey. La messa in servizio in loco prevedeva il collegamento delle forniture di utilità e del generatore in ingresso, dei cavi del motore, del trasduttore di pressione e delle uscite dei relè di allarme. L'intera messa in servizio è stata completata in cinque giorni per controller. La documentazione FAT di fabbrica è stata presentata alle autorità antincendio dell'aeroporto e accettata senza revisione.
● Tutti i controllori hanno superato i test di accettazione delle autorità antincendio aeroportuali alla prima presentazione, inclusi test simulati di interruzione di corrente e trasferimento del generatore.
● L'avvio con transizione chiusa stella-triangolo ha eliminato i reclami relativi ai cali di tensione da parte del team delle operazioni elettriche dell'aeroporto.
● Il sistema di registrazione della pressione e di registrazione degli eventi senza supporto cartaceo ha consentito alle autorità antincendio di verificare la disponibilità del sistema durante le ispezioni trimestrali senza alcuna sostituzione manuale della tabella.
● Nel primo anno di funzionamento, il timer di test settimanale ha costantemente messo in funzione le pompe come previsto, con due problemi minori di perdita delle guarnizioni della pompa identificati precocemente attraverso la registrazione dei dati di esecuzione del test, impedendo il degrado fino a un guasto che sarebbe stato scoperto solo durante un'emergenza.
● Da allora l'autorità aeroportuale ha incluso le stesse specifiche del controller nelle sue linee guida di progettazione standard per tutti i futuri progetti di costruzione di terminal e strutture accessorie dell'aeroporto.
