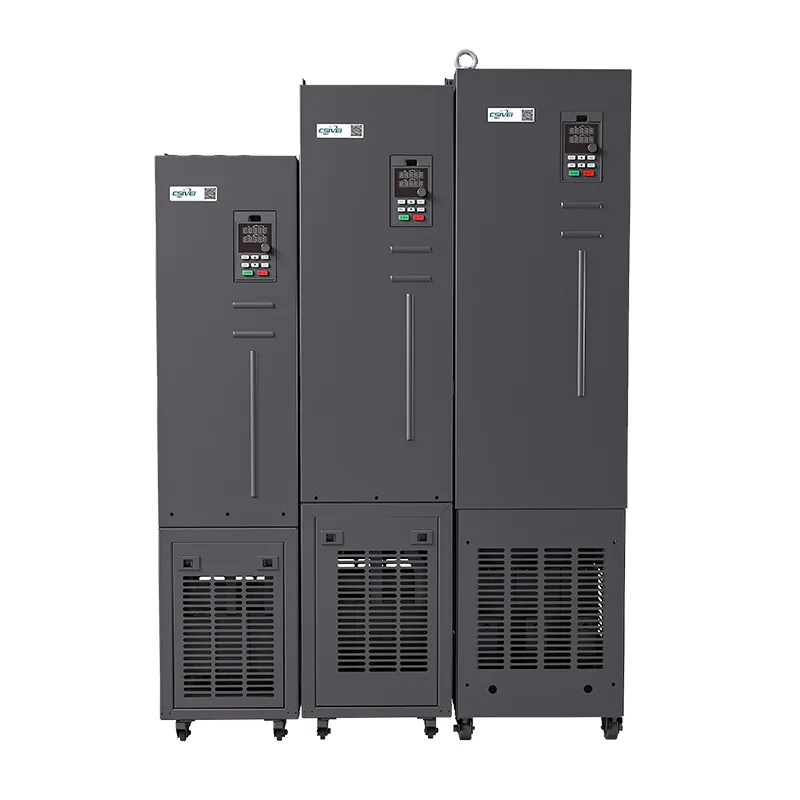

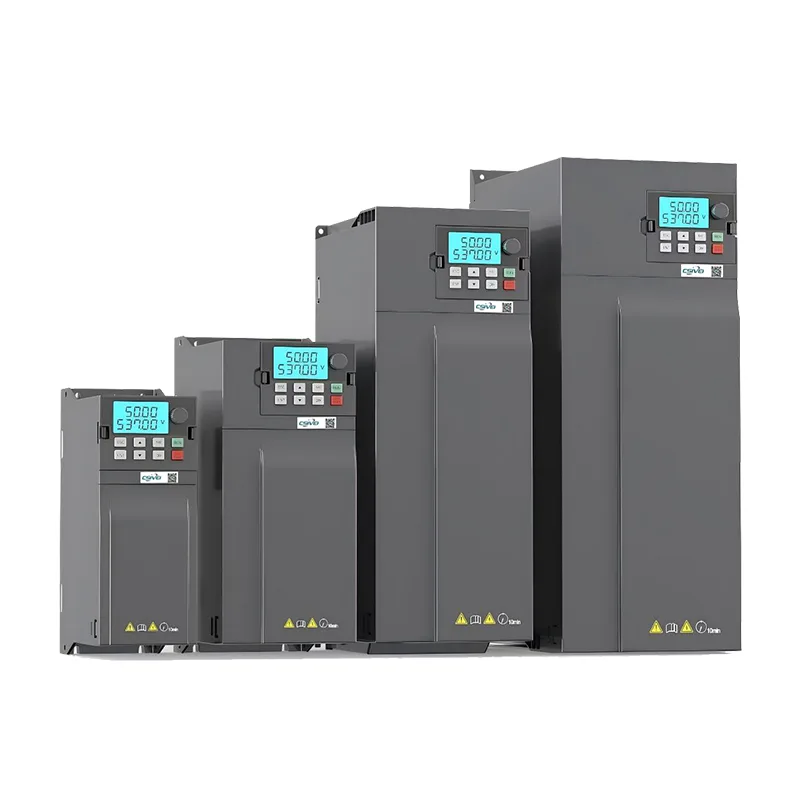

VFD convertitore di frequenza CA trifase ad alte prestazioni

Acquista VFD azionamento CA trifase ad alte prestazioni dalla fabbrica Csivei in Cina. È progettato per applicazioni industriali pesanti e adatto per ventilatori di grandi dimensioni, pompe centrifughe, compressori e trasportatori di linee di produzione. Fornisce coppia e stabilità eccezionali in funzionamento continuo. Alimentato da un avanzato controllo vettoriale ad anello chiuso, questo convertitore supporta un'elevata coppia di avviamento, funzionalità PLC integrata, protocolli di comunicazione multipli (Modbus, Profibus opzionale) e una tastiera LCD intuitiva per il monitoraggio in tempo reale. L'involucro IP20 con filtro IP40 opzionale garantisce affidabilità in ambienti esigenti.

Che cos'è il VFD dell'azionamento CA trifase ad alte prestazioni e perché è importante?

Fondamentalmente, un convertitore di frequenza regola la velocità e la coppia del motore regolando la frequenza e la tensione della potenza fornita. Ma il nostro VFD CSIVEI va ben oltre il semplice controllo della velocità.

Consente l'avviamento graduale per ridurre lo stress meccanico, la risposta dinamica della coppia per carichi pesanti e l'ottimizzazione energetica in tempo reale che riduce direttamente il consumo di elettricità. Per le operazioni che richiedono una sincronizzazione precisa, come trasportatori multisezione, sistemi di dosaggio o pompe a pressione controllata, questo azionamento fornisce la precisione e la ripetibilità richieste dal processo.

In breve, trasforma un motore a velocità fissa in un attuatore flessibile e intelligente che si adatta alle vostre esigenze di produzione in tempo reale.

Parametri e specifiche principali

Vantaggi principali

1. Coppia eccezionale a bassa frequenza

Il VFD dell'azionamento CA trifase ad alte prestazioni fornisce il 150% della coppia nominale a 0,5 Hz in modalità di controllo vettoriale sensorless (SVC). Ciò significa avviamento affidabile e funzionamento stabile anche in presenza di carichi iniziali pesanti, come frantoi, pompe per liquami o ventilatori ad alta inerzia, dove le unità convenzionali spesso inciampano o si bloccano.

2. Limitazione di coppia incorporata (funzione "Escavatore")

A differenza dei VFD standard che scattano semplicemente per sovracorrente, il nostro azionamento include una funzione intelligente di limitazione della coppia. Limita automaticamente la coppia durante i cambiamenti improvvisi del carico, prevenendo shock meccanici e tempi di fermo imprevisti. Questa funzionalità è particolarmente utile per applicazioni con carichi variabili, come miscelatori, estrusori e apparecchiature di sollevamento.

3. Regolazione automatica della tensione (AVR)

Quando la tensione di rete fluttua, cosa comune nelle zone industriali, la funzione AVR mantiene una tensione di uscita stabile al motore. Ciò protegge gli avvolgimenti, garantisce una coppia costante e previene fastidiosi scatti di sottotensione.

4. Modalità di controllo flessibili

Scegli tra il controllo vettoriale SVC ad anello aperto per una risposta dinamica ad alte prestazioni o il controllo V/F per applicazioni più semplici di tipo ventola/pompa. L'azionamento supporta anche la separazione V/F, consentendo la regolazione indipendente di tensione e frequenza per configurazioni di motori specializzate.

5. Funzionalità PLC e PID integrate

La funzionalità logica programmabile integrata gestisce semplici attività di automazione senza richiedere un PLC esterno. Il controller PID integrato consente il controllo del processo a circuito chiuso, ad esempio mantenendo la pressione costante in un sistema di approvvigionamento idrico o la temperatura stabile in un refrigeratore, utilizzando sensori di feedback standard.

Applicazioni tipiche

Il VFD dell'azionamento CA trifase ad alte prestazioni CSIVEI è progettato per applicazioni industriali pesanti che richiedono una coppia di avviamento elevata e un servizio continuo:

Pompe di grandi dimensioni – pompe di irrigazione, pompe di drenaggio, pompe di approvvigionamento idrico principale

Compressori centrifughi – compressori d'aria industriali, sistemi di refrigerazione

refrigeratori HVAC – refrigeratori a vite, refrigeratori centrifughi, unità di trattamento dell'aria di grandi dimensioni

Attrezzature minerarie: pompe per liquami, ventilatori, frantoi

Macchine per la lavorazione dei metalli: torni, fresatrici, presse

Grazie al controllo vettoriale avanzato e alle molteplici opzioni di comunicazione, si integra perfettamente nelle linee di produzione automatizzate.

Domande frequenti

Ho bisogno di un resistore di frenatura esterno?

Dipende. Se hai bisogno di una decelerazione rapida o il carico ha un'inerzia elevata, come centrifughe, gru, paranchi o avvolgitori, allora sì, ne avrai bisogno. Sugli azionamenti dotati di un'unità di frenatura interna, il resistore gestisce l'energia rigenerativa per evitare guasti da sovratensione e ridurre i tempi di arresto. Per ventilatori e pompe con decelerazione più lenta, di solito è possibile saltarlo.

Quali protocolli di comunicazione sono supportati?

Tutti gli azionamenti CSIVEI sono dotati di serie di Modbus RTU su RS485. Sono disponibili moduli opzionali per Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Questi consentono l'integrazione con i principali sistemi PLC e SCADA per il monitoraggio remoto, la modifica dei parametri e il controllo centralizzato.

Quali protezioni sono integrate nell'unità?

Gli azionamenti CSIVEI includono un solido set di protezioni: sovratensione, sottotensione, sovracorrente, cortocircuito, sovratemperatura (dissipatore di calore), perdita di fase in ingresso o uscita e sovraccarico del motore (sovraccarico termico elettronico, I²t). Questi aiutano a mantenere le cose in funzione in modo affidabile e prolungano la vita delle apparecchiature.

In che modo il VFD risparmia energia?

Per carichi a coppia variabile come ventilatori e pompe, la potenza segue le leggi di affinità: è proporzionale al cubo della velocità. Diminuendo la velocità del 20% si riduce il consumo di energia di circa il 50%. La funzione di ottimizzazione automatica dell'energia (AEO) riduce la tensione per adattarla al carico effettivo per ulteriori risparmi. La modalità Sleep spegne inoltre il motore durante i periodi di bassa richiesta, eliminando il consumo di energia in caso di inattività.

Qual è la durata di vita tipica di un VFD e come posso mantenerlo?

Con un'installazione e condizioni adeguate, un VFD può durare 10-15 anni. Manutenzione chiave: mantenere pulito l'involucro: l'accumulo di polvere riduce l'efficienza del raffreddamento; controllare le ventole di raffreddamento (in genere durano 3-7 anni; sostituire se rumorose o guaste); ispezionare i condensatori del bus CC (invecchiano con il tempo e la temperatura); se l'unità è stata immagazzinata per più di due anni, riformare i cappucci prima di accenderla; monitorare la temperatura ambiente; occasionalmente eseguire il backup dei parametri sulla tastiera o su una memoria esterna. Una rapida ispezione ogni 6-12 mesi aiuta a evitare sorprese.

Caso di studio del cliente

Un impianto di lavorazione alimentare si trovava a fronteggiare ricorrenti accumuli di prodotti e lacune su più sezioni del trasportatore. Le regolazioni manuali della velocità erano inefficienti e causavano frequenti interruzioni della linea.

La nostra soluzione– Tre VFD CSIVEI trifase ad alte prestazioni sono stati installati sulle principali sezioni del trasportatore, collegati tramite Modbus al PLC centrale per il controllo coordinato della velocità.

Risultati raggiunti:

Velocità del trasportatore sincronizzate automaticamente con le velocità di produzione in tempo reale

Tempi di inattività ridotti del 25%

Tempo di cambio prodotto ridotto da 30 minuti a 10 minuti

La soluzione è stata successivamente estesa a sei ulteriori linee di produzione

Questo caso dimostra come il nostro VFD offra miglioramenti operativi misurabili, non solo vantaggi teorici.

●  La soluzione è stata estesa a sei linee di produzione aggiuntive.
