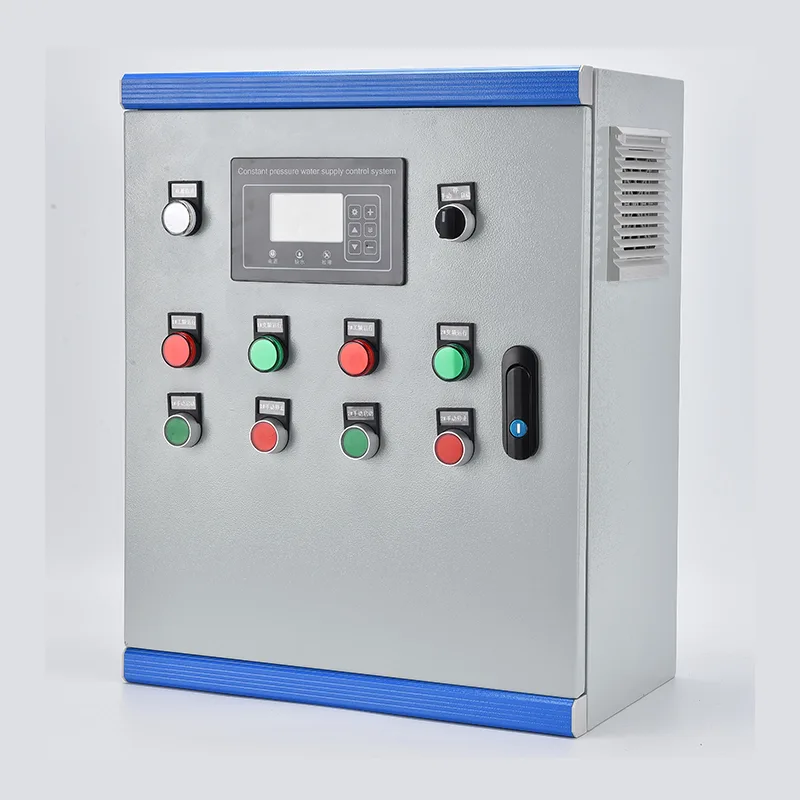

L'armadio di controllo dell'alimentazione idrica a pressione costante integra un VFD, un PLC o un controller della pompa dedicato, interruttori automatici in ingresso, contattori di uscita per pompa, trasformatore di controllo e interfaccia del trasmettitore di pressione in un unico involucro a pavimento. Le potenze nominali vanno da 0,75 kW a 400 kW a 380–480 V trifase. Un sensore di pressione sul collettore principale invia un segnale da 4–20 mA al controller, che confronta continuamente la pressione effettiva con il setpoint definito dall'utente e regola la frequenza di uscita del VFD tramite un circuito PID per mantenere la regolazione entro ±0,02 MPa. Nei sistemi multi-pompa, la pompa principale funziona sotto il controllo del VFD mentre le pompe secondarie vengono avviate in sequenza o disattivate in base alle fluttuazioni della domanda. I bilanci di rotazione del servizio fanno funzionare le ore su tutte le pompe. La protezione copre il funzionamento a secco, il sovraccarico, la perdita di fase, il cortocircuito e la sovrapressione. Un touchscreen HMI montato sulla porta visualizza la pressione del sistema, lo stato della pompa, la frequenza, i registri dei guasti e i dati energetici. La comunicazione tramite Modbus RTU/TCP o gateway cloud 4G opzionale consente il monitoraggio remoto e l'integrazione SCADA. La custodia è realizzata in acciaio zincato con verniciatura a polvere, con grado di protezione IP54 standard o fino a IP65 per uso esterno.
Laddove la pressione dell'acqua deve rimanere costante nonostante il cambiamento della domanda, l'armadio di controllo della fornitura idrica a pressione costante sostituisce lo stoccaggio per gravità e il pompaggio a velocità fissa con un controllo automatizzato in grado di rispondere alla domanda.
Le reti idriche urbane subiscono ampie oscillazioni di pressione tra le ore di punta e i periodi notturni di basso flusso. L'armadio mantiene una pressione costante nei punti della rete designati modulando la velocità e l'attivazione della pompa, eliminando i cali e le sovratensioni che sollecitano i giunti dei tubi e generano reclami di servizio. Per le stazioni di aumento pressione lungo condotte di trasmissione lunghe, il circuito PID si adatta alla variazione della pressione a monte e alla variabile derivazione a valle.
Torri di appartamenti, hotel e complessi di uffici necessitano di una pressione affidabile ai piani superiori. Una cabina a pressione costante con più pompe multistadio verticali regola automaticamente la produzione per soddisfare la domanda basata sull'occupazione: più bassa a mezzogiorno, più alta durante i picchi mattutini e serali. Il sistema elimina la necessità di ingombranti serbatoi sul tetto insieme al relativo carico strutturale, al rischio di legionella e ai requisiti di accesso per la manutenzione.
Gli impianti di produzione, gli impianti di trasformazione alimentare e le centrali elettriche richiedono acqua di processo a pressione strettamente controllata. L'armadio fornisce la composizione della torre di raffreddamento, le linee di lavaggio, l'alimentazione della caldaia e i circuiti dell'acqua di produzione con una precisione di regolazione adatta alle esigenze del processo. Il controllo basato su VFD elimina gli sprechi energetici e l'usura delle valvole associati alla strozzatura.
I sistemi a goccia, a irrigazione e a perno centrale su larga scala necessitano di un flusso variabile a pressione stabile attraverso zone di campo con diverse caratteristiche dei gocciolatori. L'armadio gestisce più configurazioni di pompe, comprese le pompe sommerse da pozzo e le pompe booster orizzontali, adattando automaticamente la potenza al numero di zone di irrigazione aperte. La protezione integrata contro il funzionamento a secco salvaguarda le pompe durante i cambiamenti del livello dell'acqua di fonte.
I sistemi dei villaggi e gli insediamenti remoti beneficiano della gestione automatizzata della pressione che sostituisce il funzionamento manuale delle pompe. Integrato con un sensore di livello del serbatoio di stoccaggio, l'armadio si avvia e si arresta automaticamente per mantenere il riempimento del serbatoio fornendo allo stesso tempo una pressione costante ai consumatori. Il monitoraggio remoto tramite 4G consente ad un singolo operatore di gestire più stazioni sparse da un telefono cellulare o SCADA centrale.
I resort e le strutture ricreative con edifici distribuiti su un sito necessitano di una pressione uniforme per le camere degli ospiti, le cucine, la lavanderia e il verde. L'armadio gestisce più pompe per soddisfare i picchi di domanda mattutina e serale, riducendo al contempo l'energia nelle ore non di punta, con il sistema in gran parte in modalità sospensione durante la notte.
L'armadio di controllo della fornitura idrica a pressione costante combina il controllo della velocità VFD, il sequenziamento delle pompe basato su PLC e la protezione completa in un unico involucro assemblato in fabbrica, offrendo una gestione autonoma della pressione per installazioni a pompa singola o multipompa.
Un trasmettitore di pressione sul tubo collettore principale converte la pressione dell'acqua in un segnale analogico da 4–20 mA. Il controller esegue un algoritmo PID digitale: il guadagno proporzionale determina l'aggressività con cui il sistema risponde alla deviazione della pressione, il tempo integrale elimina l'offset dello stato stazionario e lo smorzamento derivato sopprime il superamento durante i cambiamenti improvvisi del flusso. L'uscita PID imposta direttamente il riferimento di frequenza del VFD, regolando la velocità della pompa per soddisfare la domanda in tempo reale. La precisione di regolazione tipica è compresa tra ±0,02 MPa una volta calibrata sulle caratteristiche specifiche del sistema: lunghezza del tubo, curva della pompa e volume del recipiente a pressione.
Quando la domanda supera la capacità di una singola pompa azionata da VFD, il controller mette in funzione ulteriori pompe. La pompa principale funziona sotto il controllo del VFD. Se raggiunge la frequenza massima e la pressione scende ancora al di sotto del setpoint, il controller trasferisce questa pompa al funzionamento a velocità fissa tramite il suo contattore di bypass e avvia una pompa di ritardo sotto il controllo VFD. Quando la domanda diminuisce e il VFD raggiunge la frequenza minima con una pressione superiore al setpoint, le pompe secondarie vengono disattivate una per una e la pompa principale ritorna al controllo a velocità variabile. Ciò garantisce che solo una pompa alla volta funzioni a velocità variabile mentre le altre funzionino a velocità fissa vicino al loro punto di migliore efficienza.
Per distribuire uniformemente l'usura, il controller ruota la designazione della pompa principale in base alle ore di funzionamento cumulative o al conteggio degli avviamenti. La pompa con il minor numero di ore diventa la successiva guida quando si attiva la rotazione, che avviene in condizioni di flusso basso per evitare interruzioni della pressione. Una pompa messa offline per la manutenzione viene bloccata dalla rotazione tramite un ingresso digitale e il controller ridistribuisce il funzionamento tra le restanti pompe.
Durante i periodi a domanda zero, ad esempio durante la notte negli edifici commerciali, il VFD raggiunge eventualmente la sua frequenza minima mentre la pressione rimane al setpoint. Dopo un ritardo configurabile, il controller entra in modalità sospensione e arresta tutte le pompe. Un piccolo serbatoio a membrana mantiene la pressione del sistema durante il sonno. Quando la pressione scende al di sotto della soglia di riattivazione, il controller riavvia la pompa principale e la accelera per ripristinare la pressione. Questo ciclo impedisce alle pompe di funzionare con una valvola chiusa per periodi prolungati, risparmiando energia e proteggendo la pompa dal surriscaldamento.
Il controller fornisce protezioni specifiche per la pompa oltre il sovraccarico standard del motore. Il rilevamento del funzionamento a secco utilizza un ingresso digitale proveniente da una sonda di livello del pozzo o il rilevamento della sottocorrente del motore. Lo scatto per sovrapressione con ripristino automatico previene danni alla tubazione se una valvola si chiude improvvisamente. Un blocco a ciclo rapido limita il numero di avviamenti orari per proteggere gli avvolgimenti del motore. Il monitoraggio della perdita di fase e della sequenza delle fasi previene danni meccanici dovuti alla rotazione inversa. Tutti gli eventi di intervento sono contrassegnati da data e ora e memorizzati nel registro guasti, con un numero configurabile di tentativi di ripristino automatico prima che il blocco richieda l'intervento dell'operatore.
Il VFD è selezionato per il servizio della pompa a coppia variabile con un sovraccarico nominale del 110% per 60 secondi. La funzionalità di avviamento al volo consente il riavvio continuo in una pompa a ruota libera senza intervento per sovracorrente. La programmazione della frequenza di salto evita le bande di risonanza meccanica. L'ottimizzazione automatica dell'energia riduce la corrente di magnetizzazione del motore a carico leggero, risparmiando ulteriore energia quando la pompa funziona al di sotto della velocità massima. Un'induttanza del collegamento CC integrata e un filtro RFI riducono al minimo l'iniezione di corrente armonica nell'alimentazione.
Un touchscreen a colori montato sulla porta fornisce pressione e setpoint del sistema in tempo reale, stato della singola pompa, ore di funzionamento cumulative e conteggio di avviamenti per pompa, allarmi attivi con cronologia dei guasti e accesso ai parametri protetto da password. Il controllo manuale supporta le attività di messa in servizio e manutenzione.
RS485 Modbus RTU standard si collega allo SCADA del sito o alle apparecchiature di telemetria. Un gateway cloud 4G o Ethernet opzionale consente l'accesso remoto tramite browser Web o app per smartphone, fornendo pressione in tempo reale, stato della pompa, consumo energetico e notifiche push di allarme. Gli operatori possono regolare i setpoint di pressione da remoto per requisiti di sistema specifici.
L'armadio a pavimento utilizza lamiera di acciaio zincato da 1,5–2,0 mm con verniciatura a polvere resistente ai raggi UV. IP54 è lo standard per le sale pompe interne. IP55 o IP65 è disponibile per ambienti esterni e di trattamento dell'acqua. La ventilazione ad aria forzata filtrata con controllo termostatico della ventola mantiene la temperatura interna entro l'intervallo operativo del VFD. Per installazioni esterne tropicali o desertiche è possibile specificare una tettoia parasole e un riscaldatore anticondensa. L'ingresso dei cavi avviene tramite piastre passacavi nella base dell'armadio. L'armadio è progettato e costruito secondo la norma IEC 61439-1/2, con tutti i componenti dotati di marchio CE e certificazioni regionali disponibili.
Q1: In che modo l'armadio mantiene una pressione costante?
Un sensore di pressione sul collettore dell'acqua principale misura continuamente la pressione del sistema e invia un segnale da 4–20 mA al controller. L'algoritmo PID del controller confronta la pressione effettiva con il target impostato dall'utente. Se la pressione diminuisce, aumenta la frequenza di uscita del VFD per accelerare la pompa. Se la pressione aumenta, rallenta la pompa. Questa regolazione a circuito chiuso funziona in modo continuo, mantenendo generalmente la pressione entro ±0,02 MPa del setpoint.
Q2: Quante pompe può controllare un armadio di controllo della fornitura di acqua a pressione costante?
Le configurazioni standard supportano da 1 a 6 pompe, con 2 o 3 pompe che rappresentano l'implementazione più comune. Nei sistemi multi-pompa, un singolo VFD aziona la pompa a velocità variabile mentre le pompe aggiuntive si avviano a velocità fissa all'aumentare della domanda. Tutta la logica di sequenziamento, alternanza e commutazione dei guasti delle pompe è integrata nel controller.
Q3: Qual è la differenza tra questo armadio e l'installazione di VFD separati su ciascuna pompa?
L'armadio fornisce un sistema di controllo completo: logica di sequenziamento della pompa, circuito PID di pressione, alternanza automatica, commutazione guasto, funzione sleep/wake e un'unica interfaccia utente, il tutto precablato e testato in fabbrica. I singoli VFD non possono coordinare il funzionamento di più pompe senza un'ingegneria esterna significativa.
Q4: Il sistema può funzionare con o senza serbatoio di accumulo?
Entrambi. In un'applicazione di riempimento del serbatoio, il controller mantiene la pressione del sistema mentre un sensore di livello nel serbatoio fornisce l'autorità di avvio/arresto. In una configurazione principale diretta, il controller mantiene la pressione di linea direttamente sulla tubazione di distribuzione, modulando la velocità della pompa per soddisfare la domanda del consumatore senza alcun serbatoio di stoccaggio.
Q5: Quali tipi di pompe sono compatibili?
L'armadio controlla i motori a induzione trifase standard utilizzati nelle pompe sommergibili da pozzo, nelle pompe multistadio verticali, nelle pompe centrifughe ad aspirazione finale orizzontale e nelle pompe booster in linea, a 380–480 V, 50/60 Hz. I motori a magneti permanenti possono anche essere azionati con VFD compatibili.
Q6: Quale gamma di potenza è disponibile?
Le configurazioni standard coprono da 0,75 kW a 400 kW. Il dimensionamento dell'armadio si basa sul numero di pompe, sulla corrente a pieno carico del motore di ciascuna pompa e sul livello di guasto del sito. I nostri ingegneri selezioneranno il VFD, i contattori, gli interruttori automatici e il sistema di sbarre collettrici dai dati della pompa.
Q7: Quali opzioni di monitoraggio remoto sono disponibili?
RS485 Modbus RTU standard si collega allo SCADA del sito. I gateway 4G o Ethernet opzionali si collegano a una piattaforma cloud, fornendo accesso tramite browser web o app per smartphone a pressione in tempo reale, stato della pompa, consumo energetico, allarmi di guasto e dati storici. Le notifiche push tramite SMS o app avvisano gli operatori dei guasti.
Q8: Che manutenzione richiede l'armadio?
Ispezione mensile delle guarnizioni delle porte e dei filtri di ventilazione. Controllo trimestrale delle terminazioni di potenza. Test funzionale annuale dei dispositivi di sicurezza e della logica di alternanza. Le ventole di raffreddamento del VFD e i condensatori del collegamento CC hanno una durata di servizio di 5-10 anni e sono sostituibili. Il trasmettitore di pressione deve essere calibrato annualmente.
D9: In che modo questo sistema consente di risparmiare energia rispetto al pompaggio tradizionale?
Una pompa a velocità costante con valvola di strozzamento spreca energia pompando contro una restrizione artificiale. Il VFD adatta la velocità della pompa direttamente alla domanda. Poiché la potenza della pompa varia con il cubo della velocità, una pompa all'80% della velocità assorbe circa il 50% dell'energia a piena velocità. Con la modalità di sospensione durante i periodi a domanda zero, le installazioni ottengono generalmente una riduzione energetica dal 20% al 40%.
L’autorità comunale idrica di una grande città asiatica ha gestito oltre 80 stazioni di aumento della fornitura idrica secondaria che servono comunità residenziali a molti piani. Ciascuna stazione forniva da 200 a 800 appartamenti distribuiti in torri dai 18 ai 35 piani. L'attrezzatura esistente stava invecchiando: alcune stazioni utilizzavano serbatoi sul tetto con valvola di riempimento a galleggiante, altre utilizzavano gruppi di pompe a velocità fissa con valvole di riduzione della pressione. Il governo della città ha imposto un miglioramento per migliorare la qualità della pressione, rimuovere i serbatoi sul tetto per motivi di salute pubblica e ridurre il consumo di energia di pompaggio.
Ciascuna stazione di booster serviva una torre con un profilo di domanda distinto: forti picchi mattutini e serali, domanda moderata durante il giorno e flusso vicino allo zero durante la notte. Le pompe esistenti a velocità fissa funzionavano a piena capacità indipendentemente dalla domanda, scaricando la pressione in eccesso attraverso valvole di riduzione della pressione. Ciò ha comportato uno spreco notevole di energia generando calore e rumore nelle sale pompe. È stato necessario rimuovere i serbatoi sul tetto per soddisfare le nuove normative sanitarie e l'autorità ha richiesto a tutte le nuove stazioni di riportare i dati a una piattaforma SCADA centrale. Anche lo spazio fisico era limitato: la maggior parte delle sale pompe sono state adattate in aree seminterrate con altezza del soffitto limitata e accesso limitato.
Dopo il successo di un progetto pilota in tre stazioni, l'autorità ha selezionato cabine a pressione costante progettate in fabbrica. Un unico involucro ospitava il VFD, il controller, i contattori di uscita per tre pompe multistadio verticali, l'interfaccia di pressione e il touchscreen HMI, rispettando l'ingombro del vecchio pannello. Il controllo della pressione PID ha consentito di rimuovere completamente le valvole di riduzione della pressione. La pompa principale ha variato la velocità per soddisfare la domanda, con pompe aggiuntive che si sono attivate secondo necessità. Durante la notte il sistema dormiva, la pressione veniva mantenuta da un piccolo vaso a membrana.
La pressione dell'acqua negli appartamenti all'ultimo piano si è stabilizzata al minimo regolamentare indipendentemente dalla domanda, senza la sovrappressione ai piani inferiori causata dal vecchio sistema. Il consumo energetico è stato misurato per stazione e trasmesso allo SCADA dell'autorità tramite Modbus, offrendo agli operatori visibilità in tempo reale e la possibilità di regolare i setpoint di pressione da remoto per l'altezza specifica di ciascuna torre.
Durante la prima fase, nel corso di 18 mesi, sono state installate trentadue cabine a pressione costante. Ogni armadio era precaricato con i dati della pompa e i setpoint di pressione abbinati alla torre specifica. Messa in servizio in loco dell'alimentazione di rete collegata, dei cavi del motore della pompa e del trasmettitore di pressione: generalmente completata in un giorno per stazione.
● I reclami relativi alle pressioni da parte dei residenti degli ultimi piani delle 32 comunità sono scesi a zero entro tre mesi dalla messa in servizio.
● Il consumo energetico della pompa è diminuito in media del 35% rispetto al precedente riferimento a velocità fissa, superando l'obiettivo del 25% dell'autorità.
● I serbatoi sul tetto sono stati smantellati e rimossi, eliminando i costi associati alla manutenzione e alla conformità della qualità dell'acqua.
● Un team operativo composto da due persone ora gestisce tutte le 32 stazioni in remoto dallo SCADA centrale.
● L'autorità ha standardizzato la cabina a pressione costante per le restanti 50 stazioni, con la fase due attualmente in corso.
