Pompa di azionamento CA trifase da 7,5 kW

La pompa di azionamento CA trifase CSIVEI da 7,5 kW è un azionamento ad alte prestazioni progettato per applicazioni industriali pesanti. Adatto per ventilatori di grandi dimensioni, pompe centrifughe, compressori e trasportatori di linee di produzione, offre coppia e stabilità eccezionali in funzionamento continuo. Alimentato da un avanzato controllo vettoriale ad anello chiuso, questo convertitore supporta un'elevata coppia di avviamento, funzionalità PLC integrata, protocolli di comunicazione multipli (Modbus, Profibus opzionale) e una tastiera LCD intuitiva per il monitoraggio in tempo reale. L'involucro IP20 con filtro IP40 opzionale garantisce affidabilità in ambienti esigenti. Progettato per l'efficienza energetica e la precisione operativa, il VFD CSIVEI 11-15kW è la scelta ideale per il controllo motore mission-critical negli impianti industriali.

Parametri e specifiche principali

Applicazioni tipiche

La pompa di azionamento CA trifase CSIVEI da 7,5 kW è progettata per applicazioni industriali pesanti che richiedono una coppia di avviamento elevata e un servizio continuo:

● Pompe di grandi dimensioni: pompe per l'irrigazione, pompe per il drenaggio, pompe per l'approvvigionamento idrico principale

●  Compressori centrifughi: compressori d'aria industriali, sistemi di refrigerazione

●  Refrigeratori HVAC: refrigeratori a vite, refrigeratori centrifughi, unità di trattamento dell'aria di grandi dimensioni

●  Attrezzature minerarie: pompe per liquami, ventilatori, frantoi

●  Macchine per la lavorazione dei metalli: torni, fresatrici, presse

Grazie al controllo vettoriale avanzato e alle molteplici opzioni di comunicazione, si integra perfettamente nelle linee di produzione automatizzate.

Comunicazione e integrazione senza soluzione di continuità

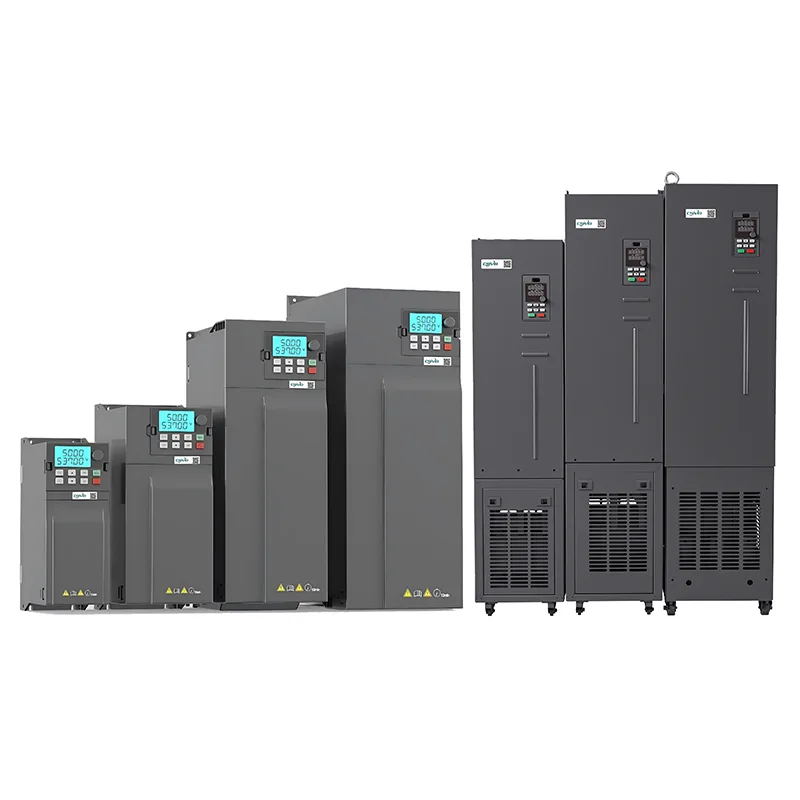

Progettata per la moderna automazione industriale, la serie CSIVEI VFD offre opzioni di comunicazione flessibili per integrarsi facilmente nei sistemi di controllo basati su PLC.

Modbus RTU integrato – Standard su tutti i modelli, consente una semplice connessione a HMI, PLC e sistemi SCADA tramite RS485. È possibile collegare in rete fino a 247 azionamenti su un singolo bus per il monitoraggio e il controllo centralizzati.

Moduli bus di campo opzionali – Espandi le capacità di comunicazione con moduli opzionali per Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet, garantendo la compatibilità con le principali piattaforme di automazione.

I/O analogici e digitali – Gli ingressi configurabili (0-10 V, 4-20 mA) e le uscite relè consentono un'integrazione flessibile con sensori, controller e allarmi esterni senza hardware aggiuntivo.

Funzionalità PLC – Alcuni modelli selezionati sono dotati di funzionalità logiche programmabili integrate, che consentono un semplice controllo logico e l'interblocco direttamente all'interno dell'azionamento, riducendo la necessità di controller esterni.

Domande frequenti

Come scelgo il VFD giusto per il mio motore?

Alcune cose da considerare:

Potenza del motore: il VFD deve corrispondere o essere leggermente più grande della potenza nominale del motore.

Tensione in ingresso: 230 V monofase o 400 V trifase, assicurati che corrisponda alla tua alimentazione.

Tipo di carico: i carichi a coppia costante come trasportatori o estrusori di solito richiedono un VFD dimensionato al 100-120% della potenza del motore. I carichi a coppia variabile come ventole e pompe possono spesso utilizzare un VFD abbinato alla potenza del motore, oltre a ottenere un risparmio energetico.

Ambiente: per ambienti polverosi, umidi o esterni, scegli un grado IP più elevato (IP40, IP54, IP66) o inserisci l'unità in un involucro protetto.

Comunicazione: se è necessario comunicare con un PLC o SCADA, verificare che l'azionamento supporti il ​​protocollo (Modbus RTU è standard; Profibus, Ethernet/IP, ecc. sono opzionali).

CSIVEI dispone anche di uno strumento di dimensionamento e di supporto tecnico se desideri una seconda opinione.

Quali protocolli di comunicazione sono supportati?

Tutti gli azionamenti CSIVEI sono dotati di serie di Modbus RTU su RS485. Sono disponibili moduli opzionali per Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Questi consentono l'integrazione con i principali sistemi PLC e SCADA per il monitoraggio remoto, la modifica dei parametri e il controllo centralizzato.

Quali protezioni sono integrate nell'unità?

Gli azionamenti CSIVEI includono un solido set di protezioni: sovratensione, sottotensione, sovracorrente, cortocircuito, sovratemperatura (dissipatore di calore), perdita di fase in ingresso o uscita e sovraccarico del motore (sovraccarico termico elettronico, I²t). Questi aiutano a mantenere le cose in funzione in modo affidabile e prolungano la vita delle apparecchiature.

Come posso risolvere i problemi più comuni?

Il convertitore mostra i codici di guasto sulla tastiera per una diagnosi rapida:

●  OC (sovracorrente): controlla eventuali cortocircuiti, problemi agli avvolgimenti del motore o tempo di accelerazione troppo breve

●  OV (sovratensione): controllare il resistore di frenatura (se utilizzato) o il tempo di decelerazione è troppo breve

●  UV (sottotensione): controlla l'alimentazione e il cablaggio in ingresso

●  OH (sovratemperatura): controlla la ventola di raffreddamento, la temperatura ambiente e lo spazio di montaggio

●  OL (sovraccarico): controlla il carico del motore, aumenta il tempo di accelerazione o valuta la possibilità di ingrandire l'azionamento

●  Il manuale contiene una tabella completa dei codici di errore con passaggi dettagliati. Se qualcosa non funziona ancora, il supporto tecnico CSIVEI può aiutarti.

Il VFD viene fornito con garanzia e supporto tecnico?

SÌ. Le nostre unità sono dotate di una garanzia standard di 18 mesi dalla data di produzione (o 12 mesi dall'installazione, a seconda di quale data sia successiva). Sono disponibili opzioni di garanzia estesa per le applicazioni critiche. Il supporto tecnico globale è disponibile tramite e-mail, telefono e risorse online: manuali utente, guide applicative e software di configurazione sono tutti inclusi.

Caso del cliente

Un impianto di produzione di mobili necessitava di un controllo preciso del flusso d'aria per il suo sistema di raccolta della polvere. Far funzionare continuamente i ventilatori alla massima velocità era inefficiente e creava un rumore eccessivo.

Soluzione: una pompa di azionamento CA trifase CSIVEI da 7,5 kW è stata installata sulla ventola di scarico principale, con un sensore di pressione che monitora la pressione del condotto per regolare la velocità della ventola.

Risultati:

1.La velocità della ventola si regola automaticamente per soddisfare la richiesta di raccolta della polvere

2.Risparmio energetico del 45% durante il funzionamento a carico parziale

3. Livello di rumore ridotto di 12 dB, migliorando le condizioni di lavoro

4.Ridotta usura meccanica dei cuscinetti e delle cinghie dei ventilatori

5.Il sistema ora soddisfa sia gli obiettivi di conformità ambientale che quelli di efficienza operativa.
