La pompa solare trifase 380 V e l'inverter per uso generale della fabbrica Csivei sono dotati di un intervallo di ingresso CC ad alta tensione. L'ingresso CC massimo è 900 V CC, con un intervallo di tensione a circuito aperto consigliato di 550–750 V CC e un intervallo MPPT di 450–600 V CC. L'intervallo di tensione di avvio regolabile è 300–900 V CC. Questi valori forniscono la base per selezionare la stringa del pannello mostrata nella tabella dell'array consigliata.
La serie copre tre potenze del motore: 0,75 kW, 1,5 kW e 2,2 kW. Le loro correnti di uscita nominali sono rispettivamente 2,1 A, 3,8 A e 5,1 A. Ogni modello è predisposto per un'alimentazione trifase a 380 V AC e può funzionare anche con un campo fotovoltaico correttamente configurato in modalità pompa solare. La scelta della modalità operativa determina se l'azionamento viene utilizzato per il pompaggio solare o come inverter per uso generale.
Per le opzioni dei moduli elencate, l'array consigliato utilizza una stringa di 18 moduli da 250 W (37±1 V) o una stringa da 15 moduli da 300 W (45±1 V). Una tensione più elevata della stringa FV può significare una corrente CC inferiore per un dato livello di potenza, il che può aiutare a gestire la corrente del cavo e la caduta di tensione su percorsi più lunghi. La progettazione finale della stringa deve utilizzare i dati elettrici effettivi del modulo e mantenere la tensione massima a circuito aperto dell'array entro i limiti del convertitore.

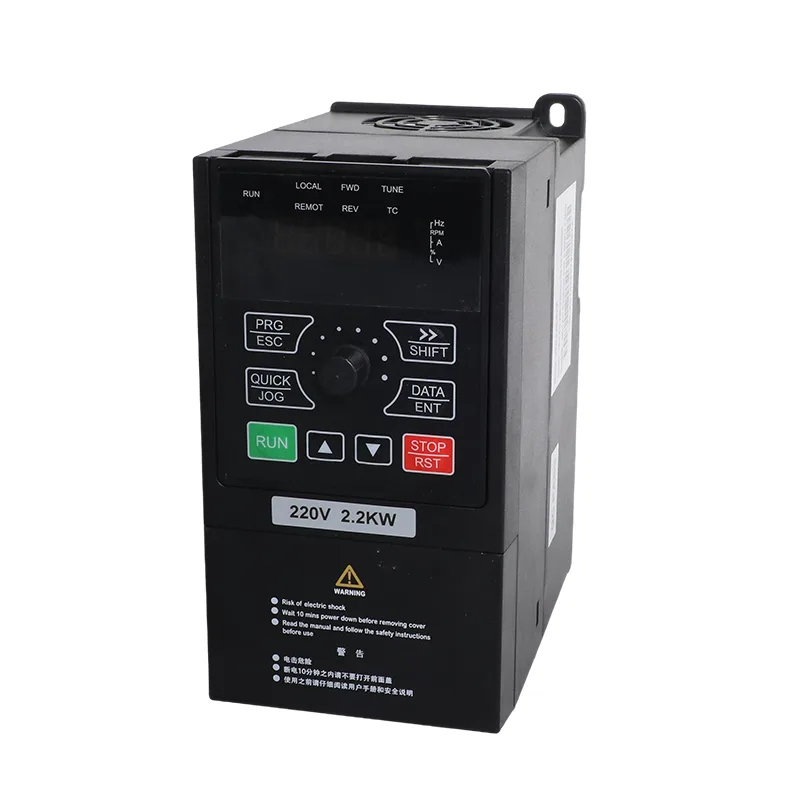

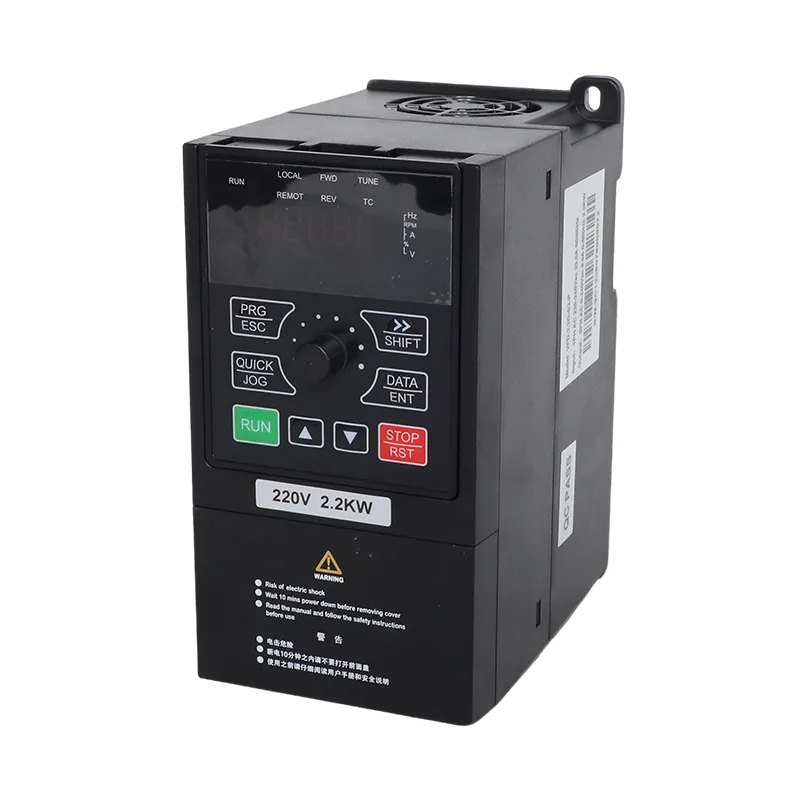

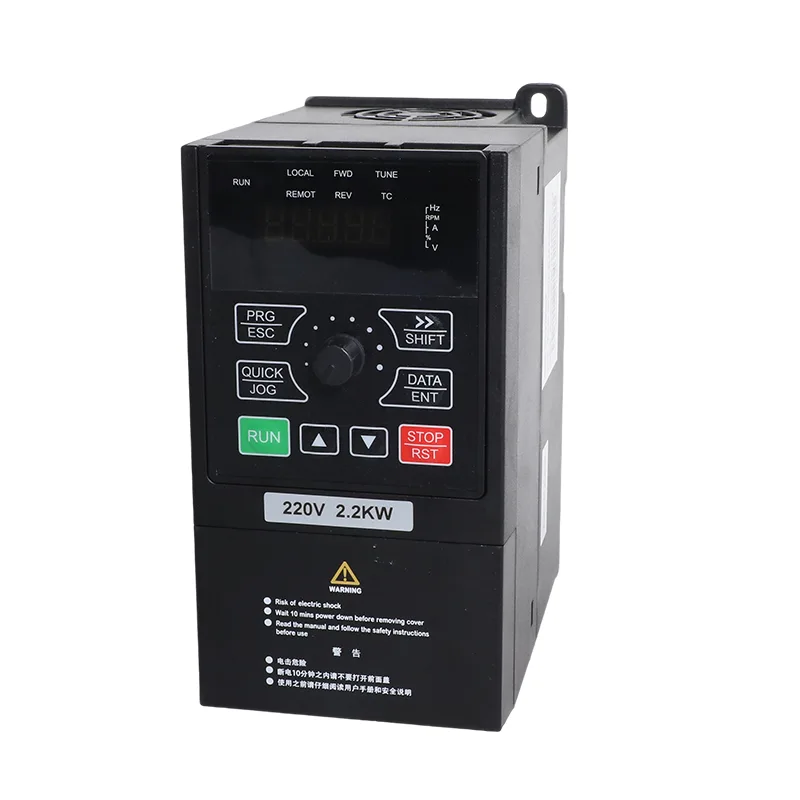

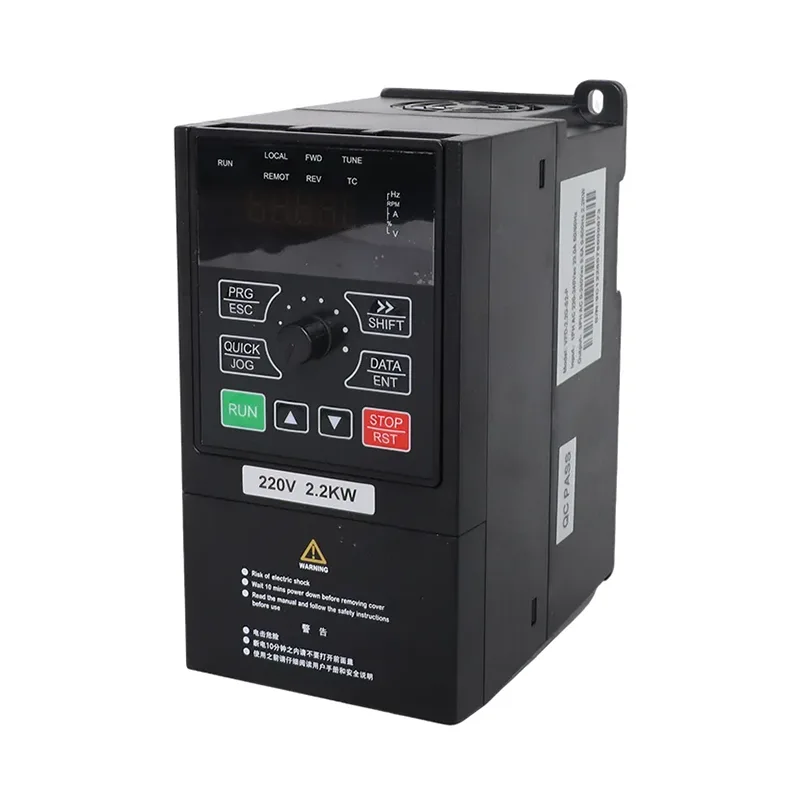

I tre modelli condividono un telaio compatto che misura 171 × 86 × 138 mm e pesa circa 1 kg. Un ingombro di montaggio di 67,3 × 157,5 mm aiuta a inserire l'inverter in armadi di controllo o involucri di apparecchiature più piccoli. Questa forma compatta è utile quando una piccola pompa o macchina necessita di un controllo a velocità variabile ma lo spazio di installazione è limitato.
Con P8-00 impostato su 1, il convertitore funziona in modalità pompa solare. Il tracciamento MPPT regola il funzionamento in risposta all'energia fotovoltaica disponibile, mentre la logica in caso di luce debole e le funzioni di protezione relative alla pompa aiutano a gestire le mutevoli condizioni solari. La tensione della stringa dell'array, la potenza nominale del motore e i requisiti della pompa devono essere tutti controllati quando si specifica il sistema.
Con P8-00 impostato su 0, lo stesso hardware può essere utilizzato per motori trifase compatibili senza pannello solare. Il controllo SVC o V/F supporta la regolazione della velocità del motore, mentre sono disponibili PID integrato e RS485 Modbus RTU per applicazioni adatte di pressione, flusso o controllo di processo. CSIVEI può configurare la modalità operativa richiesta prima della spedizione; una modifica successiva della modalità viene effettuata tramite i parametri pertinenti e deve seguire il manuale del prodotto.
| Articolo | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Motore applicabile | 0,75 kW/1 CV | 1,5 kW/2 CV | 2,2 kW/3 CV |
| Capacità nominale | 1,5kVA | 3kVA | 4kVA |
| Corrente in ingresso | 3,4A | 5A | 5,8 A |
| Corrente di uscita | 2.1A | 3,8 A | 5.1A |
| Tensione di ingresso CA | CA trifase da 380 V (-15%) a 440 V (+10%) | ||
| Massimo. Tensione di ingresso CC | 900 VCC | ||
| Intervallo Voc consigliato | Da 550 a 750 VCC | ||
| Gamma MPPT consigliata | Da 450 a 600 VCC | ||
| Intervallo di tensione iniziale | Da 300 a 900 VCC, parametro regolabile | ||
| Tensione di uscita nominale | 3 F 380 V CA | ||
| Livello di rumore | 50 dBA massimo. |
| Modello | Moduli 37±1 V, 250 W±5 Wp | Moduli 45±1 V, 300 W±5 Wp | ||
| Moduli per stringa | Stringhe | Moduli per stringa | Stringhe | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Articolo | Specifica |
| Frequenza nominale | 50/60 Hz |
| Gamma di frequenza in ingresso | ±5% (da 47,5 a 63 Hz) |
| Tensione di uscita | 0 alla tensione di ingresso |
| Frequenza di uscita | da 0,1 a 500 Hz |
| Frequenza massima | Da 0 a 500 Hz (controllo SVC e V/F) |
| Frequenza portante | Da 0,8 kHz a 8 kHz, regolato automaticamente in base al carico (supportato fino a 16 kHz) |
| Risoluzione della frequenza | Impostazione digitale 0,01 Hz; impostazione analogica 0,025% della frequenza massima |
| Modalità di controllo | Controllo vettoriale sensorless (SVC); Controllo V/F |
| Coppia di spunto | 0,5 Hz/150% (SVC) |
| Gamma di velocità | 1:100 (SVC) |
| Precisione della stabilità della velocità | ±0,5% (SVC) |
| Capacità di sovraccarico | Corrente nominale al 150% per 60 s; 170% per 12 s; 190% per 1,5 s |
| Aumento di coppia | Aumento automatico della coppia; potenziamento manuale dallo 0,1% al 30,0% |
| Curva V/F | Curva lineare, multipunto e quadrata (potenza 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separazione V/F | Separazione completa, metà separazione |
| Accelerazione/decelerazione | Lineare o curva a S, da 0,0 a 6500,0 s |
| Frenatura CC | Frequenza iniziale Da 0,00 Hz alla frequenza massima; tempo da 0,0 a 36,0 s; corrente dallo 0,0% al 100,0% |
| Controllo JOG | Frequenza JOG Da 0,00 Hz alla frequenza massima (predefinita 5 Hz); accelerazione/decelerazione da 0,0 a 6500,0 s |
| PID integrato | Sì, per anello chiuso di pressione, portata o temperatura senza regolatore esterno |
| AVR | La tensione di uscita rimane stabile quando la tensione di rete fluttua |

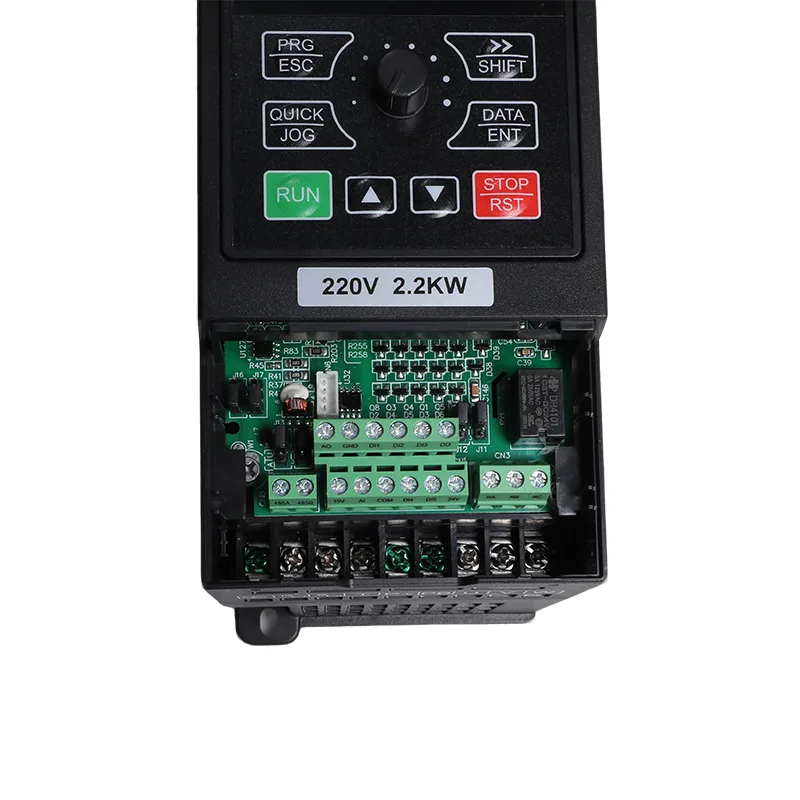

| Terminali di ingresso | 5 ingressi digitali, DI5 supporta impulsi ad alta velocità fino a 50 kHz; 1 ingresso analogico 0-10 V o 0-20 mA; 1 ingresso potenziometro da tastiera |
| Terminali di uscita | 1 uscita impulsiva ad alta velocità fino a 50 kHz; 1 uscita relè; 1 uscita analogica 0-20 mA o 0-10 V |
| Comunicazione | RS485,ModbusRTU |
| Protezione | Rilevamento cortocircuito motore all'accensione, perdita di fase in uscita, sovracorrente, sovratensione, sottotensione, sovratemperatura, sovraccarico, sottocarico, luce debole |
| Temperatura operativa | da -10°C a 50°C; declassare l'1% per 1°C sopra i 40°C |
| Temperatura di conservazione | Da -20°C a 60°C |
| Umidità | Sotto il 95% di umidità relativa, senza condensa |
| Altitudine | Sotto i 1000 m; declassare l'1% ogni 100 m da 1000 a 3000 m |
| Vibrazione | Inferiore a 5,9 m/s² (0,6 g) |
| Allegato | IP20, montaggio a parete o in armadio, installazione verticale |
| Sistema di distribuzione | TN, TT |
| EMC/sicurezza | CEI 61800-3 (C3); CEI 61800-5-1 |
Questa gamma di potenza è destinata alle pompe trifase più piccole e alle apparecchiature a motore in cui sono utili la velocità regolabile, il funzionamento solare o entrambi.
Per i sistemi a pompa, l'accelerazione e la decelerazione regolabili possono aiutare a gestire la velocità con cui il flusso aumenta e diminuisce. Le impostazioni corrette della rampa dipendono dalla pompa, dalle tubazioni e dalle condizioni idrauliche; dovrebbero essere selezionati durante la messa in servizio anziché basarsi esclusivamente sulla potenza del motore.
Le configurazioni di array consigliate utilizzano 18 moduli a 250 W o 15 moduli a 300 W in una stringa. L'inverter supporta fino a 900 V CC, con un intervallo Voc consigliato di 550–750 V CC e un intervallo MPPT di 450–600 V CC. Controllare l'effettiva tensione a circuito aperto del modulo alle condizioni di temperatura del sito prima di verificare la stringa.
Impostare P8-00 su 1 per la modalità pompa solare o 0 per la modalità per uso generale. La stessa piattaforma combina il pompaggio solare basato su MPPT con il controllo motore SVC/V/F, PID integrato e Modbus RTU, consentendole di servire applicazioni adatte per pompe o macchinari leggeri.
Da P8-10 a P8-14 configurano il comportamento di arresto e riavvio in caso di luce debole. La protezione da sottocarico e gli ingressi del livello dell'acqua possono anche supportare la protezione della pompa se correttamente cablati e configurati per l'installazione.
Il telaio da 171 × 86 × 138 mm pesa circa 1 kg. Il PID integrato, cinque ingressi digitali, I/O analogici e RS485 Modbus RTU forniscono opzioni di controllo e integrazione locale senza richiedere un controller PID separato per le applicazioni a circuito chiuso supportate.
18 moduli da 250 W (tipo 37 V) in un'unica stringa, oppure 15 moduli da 300 W (tipo 45 V). Entrambi fanno atterrare l'array all'interno dell'intervallo di circuito aperto consigliato compreso tra 550 e 750 V CC. Non superare i 900 VCC, che è il valore massimo nominale.
Sì, questa è la normale configurazione off-grid. Collegare l'array ai terminali CC e la pompa a U, V e W, impostare P8-15 su 1 per l'alimentazione solare e l'azionamento funziona ogni volta che l'array fornisce una tensione sufficiente.
Nessuno dei due. Il controllo è vettoriale sensorless o V/F, entrambi senza feedback. MPPT, protezione contro il funzionamento a secco, protezione da sottocarico e PID opzionale per la pressione costante sono già presenti nell'azionamento.
P8-09 imposta il limite inferiore della frequenza operativa, 10,00 Hz per impostazione predefinita. Insieme alla soglia di luce debole in P8-10, questo è ciò che impedisce all'azionamento di far girare una pompa troppo lentamente per spostare l'acqua.
Su RS485 con Modbus RTU, sì. La frequenza operativa, la tensione del bus, la corrente di uscita, la potenza di uscita, lo stato DI e DO e la modalità di fornitura di corrente sono tutti leggibili dal gruppo di monitoraggio U0, con la modalità di fornitura su U0-49 che mostra rete o solare.
SÌ. Gran parte di queste dimensioni vengono spedite in modalità generica, azionando ventilatori per serre, pompe per officine, circolazione del refrigerante e piccoli compressori con un'alimentazione a 380 V senza alcun array in nessuna parte del sito. Stesso hardware, stessi parametri, modalità diversa. Dicci quale vuoi quando ordini. Un'unità acquistata in modalità pompa solare viene commutata impostando P8-00 su 0.
Comunicaci il mix di modelli e la quantità e citiamo per iscritto una data di spedizione insieme al prezzo. Le classificazioni standard e le unità con marchio OEM non vengono spedite secondo lo stesso programma, perché la stampa della custodia e le etichette vengono eseguite in base alla grafica, quindi vale la pena deciderlo prima di ordinare.
