VFD pompa a frequenza VFD da 15 HP 11 kW

Le caratteristiche principali includono elevata capacità di sovraccarico, reattanza CC integrata per la mitigazione delle armoniche, molteplici interfacce di comunicazione ed espansione I/O configurabile. La custodia per carichi pesanti con sistema di raffreddamento rinforzato garantisce un funzionamento affidabile in ambienti industriali ad alta temperatura.

Combinando funzionalità di risparmio energetico con funzioni di protezione intelligente, il VFD della pompa con azionamento a frequenza VFD CSIVEI 15HP 11kw massimizza i tempi di attività del sistema e l'efficienza operativa per applicazioni di grande potenza.

Parametri e specifiche principali

Applicazioni tipiche

Il VFD della pompa a frequenza VFD CSIVEI 15HP 11kw offre prestazioni robuste per apparecchiature industriali pesanti che richiedono un funzionamento continuo:

● Pompe di grandi dimensioni: pompe principali per l'approvvigionamento idrico, pompe di raffreddamento industriali

●  Ventilatori industriali: ventilazione di miniere, ventilatori di cementifici, depolveratori

●  Compressori: compressori d'aria di grandi dimensioni, compressori ad azoto

●  Betoniere: betoniere, reattori chimici, betoniere

●  Centrifughe: centrifughe per zucchero, centrifughe per olio, decanter

Grazie alle funzionalità di raffreddamento rinforzato e di mitigazione delle armoniche, garantisce un funzionamento affidabile in ambienti difficili.

Protezione e affidabilità robuste

Costruita per resistere agli ambienti industriali più impegnativi, la serie CSIVEI VFD incorpora molteplici meccanismi di protezione per garantire un funzionamento continuo e una durata prolungata.

Protezione completa del motore: la protezione integrata comprende protezione da sovratensione, sottotensione, sovracorrente, sovratemperatura, perdita di fase e cortocircuito. L'azionamento scatta o limita automaticamente l'uscita per evitare danni sia all'azionamento che al motore collegato.

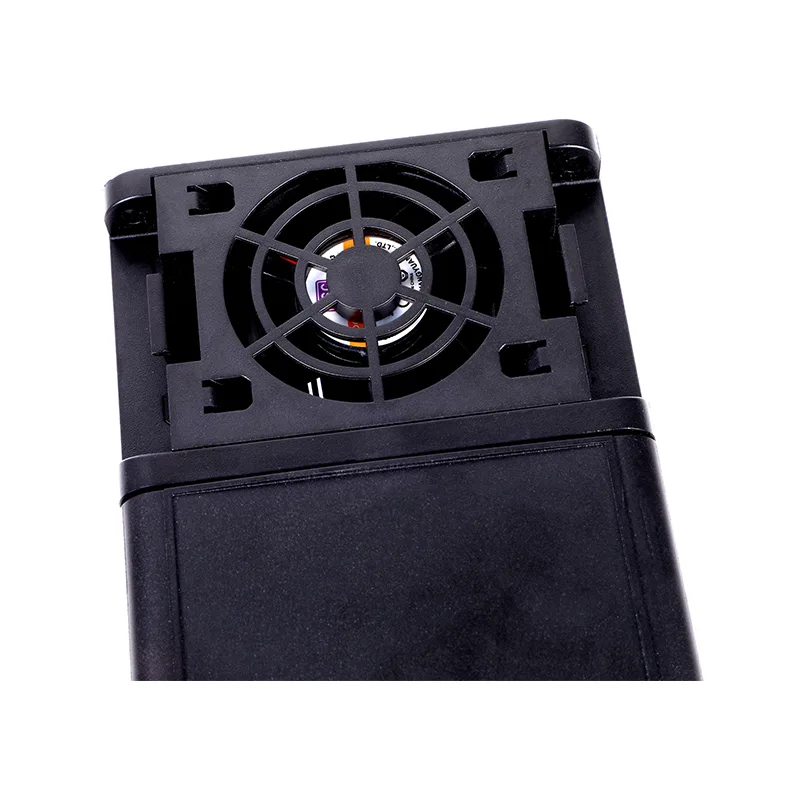

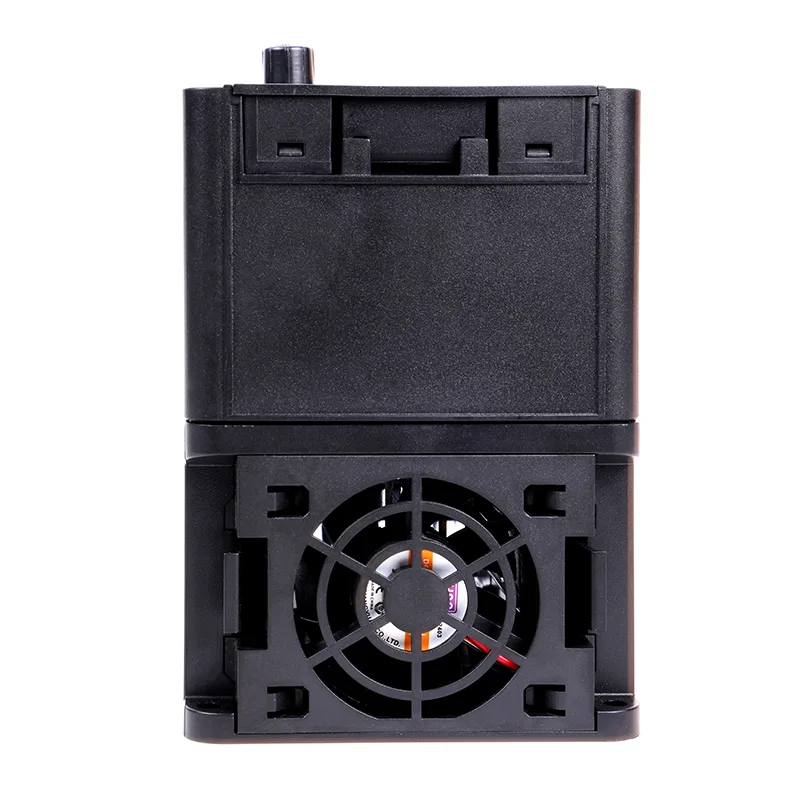

Gestione termica: il controllo intelligente della ventola regola il raffreddamento in base alla temperatura interna e alle condizioni di carico, riducendo al minimo il rumore e prolungando la durata della ventola. I modelli ad alta potenza presentano design del dissipatore di calore rinforzati per una migliore dissipazione termica.

Protezione ambientale – Custodia standard IP20 adatta per l'installazione del pannello di controllo. Sono disponibili involucri opzionali IP40/IP54/IP66 per applicazioni in ambienti polverosi, umidi o soggetti a lavaggio. Il rivestimento conforme sui PCB fornisce una protezione aggiuntiva contro umidità e contaminanti.

Filtro EMC integrato – I modelli selezionati includono un filtro di compatibilità elettromagnetica integrato, che semplifica la conformità con CE e altri standard EMC e riduce i costi di installazione.

Domande frequenti

Qual è la differenza tra il controllo V/F e il controllo vettoriale?

Il controllo V/F mantiene un rapporto tensione-frequenza fisso. Va bene per ventilatori, pompe e applicazioni generali in cui il controllo preciso della velocità non è fondamentale. Il controllo vettoriale separa il flusso e la coppia in modo da poterli controllare in modo indipendente, offrendo così una coppia iniziale più elevata (fino al 150% a 0,5 Hz) e una migliore precisione della velocità. Il vettore sensorless non necessita di encoder; il vettore ad anello chiuso lo fa e spinge la precisione della velocità allo 0,1%. La maggior parte delle unità CSIVEI supporta entrambi, quindi puoi scegliere quello più adatto alla tua applicazione.

Come scelgo il VFD giusto per il mio motore?

Alcune cose da considerare:

●  Potenza motore: il VFD deve corrispondere o essere leggermente più grande della potenza nominale del motore.

●  Tensione in ingresso: 230 V monofase o 400 V trifase, assicurati che corrisponda alla tua alimentazione.

●  Tipo di carico: i carichi a coppia costante come trasportatori o estrusori di solito richiedono un VFD dimensionato al 100-120% della potenza del motore. I carichi a coppia variabile come ventole e pompe possono spesso utilizzare un VFD abbinato alla potenza del motore, oltre a ottenere un risparmio energetico.

●  Ambiente: per luoghi polverosi, umidi o all'aperto, scegli un grado di protezione IP più elevato (IP40, IP54, IP66) o posiziona l'unità in un involucro protetto.

●  Comunicazione: se devi comunicare con un PLC o SCADA, verifica che l'unità supporti il ​​tuo protocollo (Modbus RTU è standard; Profibus, Ethernet/IP, ecc. sono opzionali).

●  CSIVEI dispone anche di uno strumento per le taglie e di supporto tecnico se desideri una seconda opinione.

Posso utilizzare un VFD con ingresso monofase con un motore trifase?

SÌ. Gli azionamenti monofase da 230 V di CSIVEI ricevono alimentazione trifase in ingresso e in uscita dal motore. Si tratta di una configurazione comune quando è disponibile solo l'alimentazione monofase ma si desidera l'efficienza e l'affidabilità di un motore trifase. Assicurati solo che la tensione del motore corrisponda all'uscita del convertitore: 230 V trifase.

Ho bisogno di un resistore di frenatura esterno?

Dipende. Se hai bisogno di una decelerazione rapida o il carico ha un'inerzia elevata, come centrifughe, gru, paranchi o avvolgitori, allora sì, ne avrai bisogno. Sugli azionamenti dotati di un'unità di frenatura interna, il resistore gestisce l'energia rigenerativa per evitare guasti da sovratensione e ridurre i tempi di arresto. Per ventilatori e pompe con decelerazione più lenta, di solito è possibile saltarlo.

Quali protocolli di comunicazione sono supportati?

Tutti gli azionamenti CSIVEI sono dotati di serie di Modbus RTU su RS485. Sono disponibili moduli opzionali per Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Questi consentono l'integrazione con i principali sistemi PLC e SCADA per il monitoraggio remoto, la modifica dei parametri e il controllo centralizzato.

Come si configura l'unità per la prima volta?

Le unità CSIVEI dispongono di una procedura guidata di avvio rapido che ti guida attraverso gli elementi essenziali in pochi minuti:

Immettere i dati di targa del motore (potenza, tensione, corrente, frequenza, giri/min), selezionare una macro applicativa (Ventola/Pompa, Convogliatore, Coppia costante), impostare i tempi di accelerazione e decelerazione, scegliere la sorgente di frequenza (tastierino, ingresso analogico, comunicazione) ed eseguire la regolazione automatica per ottimizzare il controllo del motore. Il manuale contiene tutti i dettagli e la tastiera è rimovibile in modo da poterla utilizzare da remoto, se necessario.

Quali protezioni sono integrate nell'unità?

Gli azionamenti CSIVEI includono un solido set di protezioni: sovratensione, sottotensione, sovracorrente, cortocircuito, sovratemperatura (dissipatore di calore), perdita di fase in ingresso o uscita e sovraccarico del motore (sovraccarico termico elettronico, I²t). Questi aiutano a mantenere le cose in funzione in modo affidabile e prolungano la vita delle apparecchiature.

Posso far funzionare più motori da un VFD?

Sì, è possibile far funzionare più motori in parallelo da un singolo azionamento, purché: l'assorbimento di corrente totale rimanga entro i valori nominali di uscita dell'azionamento, ciascun motore abbia la propria protezione da sovraccarico termico e si utilizzi il controllo V/F (il controllo vettoriale non è consigliato per configurazioni con più motori). Questo è comune per gruppi di ventilatori, sezioni di trasportatori o stazioni di pompaggio in cui i motori funzionano insieme alla stessa velocità.

Come posso risolvere i problemi più comuni?

Il convertitore mostra i codici di guasto sulla tastiera per una diagnosi rapida:

●  OC (sovracorrente): controlla eventuali cortocircuiti, problemi agli avvolgimenti del motore o tempo di accelerazione troppo breve

●  OV (sovratensione): controllare il resistore di frenatura (se utilizzato) o il tempo di decelerazione è troppo breve

●  UV (sottotensione): controlla l'alimentazione e il cablaggio in ingresso

●  OH (sovratemperatura): controlla la ventola di raffreddamento, la temperatura ambiente e lo spazio di montaggio

●  OL (sovraccarico): controlla il carico del motore, aumenta il tempo di accelerazione o valuta la possibilità di ingrandire l'azionamento

Il manuale contiene una tabella completa dei codici di errore con passaggi dettagliati. Se qualcosa non funziona ancora, il supporto tecnico CSIVEI può aiutarti.

In che modo il VFD risparmia energia?

Per carichi a coppia variabile come ventilatori e pompe, la potenza segue le leggi di affinità: è proporzionale al cubo della velocità. Diminuendo la velocità del 20% si riduce il consumo di energia di circa il 50%. La funzione di ottimizzazione automatica dell'energia (AEO) riduce la tensione per adattarla al carico effettivo per ulteriori risparmi. La modalità Sleep spegne inoltre il motore durante i periodi di bassa richiesta, eliminando il consumo di energia in caso di inattività.

Qual è la durata di vita tipica di un VFD e come posso mantenerlo?

Con un'installazione e condizioni adeguate, un VFD può durare 10-15 anni. Manutenzione chiave: mantenere pulito l'involucro: l'accumulo di polvere riduce l'efficienza del raffreddamento; controllare le ventole di raffreddamento (in genere durano 3-7 anni; sostituire se rumorose o guaste); ispezionare i condensatori del bus CC (invecchiano con il tempo e la temperatura); se l'unità è stata immagazzinata per più di due anni, riformare i cappucci prima di accenderla; monitorare la temperatura ambiente; occasionalmente eseguire il backup dei parametri sulla tastiera o su una memoria esterna. Una rapida ispezione ogni 6-12 mesi aiuta a evitare sorprese.

Posso utilizzare il VFD all'aperto o in ambienti soggetti a lavaggio?

Le unità IP20 standard devono trovarsi in un pannello pulito e asciutto. Per ambienti esterni o difficili, CSIVEI offre gradi IP più elevati:

●  IP40: ottimo per luoghi polverosi come stabilimenti tessili o lavorazione del legno

●  IP54/IP55: a prova di polvere e spruzzi d'acqua; funziona per recinzioni esterne e aree di lavaggio

●  IP66: completamente ermetico alla polvere e in grado di sopportare potenti getti d'acqua; adatto per la lavorazione degli alimenti, gli autolavaggi o l'uso esterno senza coperture aggiuntive

●  Se sono presenti gas corrosivi, si consiglia un rivestimento conforme sul PCB.

Il VFD viene fornito con garanzia e supporto tecnico?

SÌ. Le unità CSIVEI sono dotate di una garanzia standard di 18 mesi dalla data di produzione (o 12 mesi dall'installazione, a seconda di quale data sia successiva). Sono disponibili opzioni di garanzia estesa per le applicazioni critiche. Il supporto tecnico globale è disponibile tramite e-mail, telefono e risorse online: manuali utente, guide applicative e software di configurazione sono tutti inclusi.

Caso del cliente: ventola di ventilazione industriale

Un impianto di produzione di mobili necessitava di un controllo preciso del flusso d'aria per il suo sistema di raccolta della polvere. Far funzionare continuamente i ventilatori alla massima velocità era inefficiente e creava un rumore eccessivo.

Soluzione: un VFD CSIVEI da 18-30 kW è stato installato sulla ventola di scarico principale, con un sensore di pressione che monitora la pressione del condotto per regolare la velocità della ventola.

Risultati:

●  La velocità della ventola si regola automaticamente per soddisfare la richiesta di raccolta della polvere

●  Risparmio energetico del 45% durante il funzionamento a carico parziale

●  Livello di rumore ridotto di 12 dB, migliorando le condizioni di lavoro

●  Ridotta usura meccanica su cuscinetti e cinghie della ventola

●  Il sistema ora soddisfa sia gli obiettivi di conformità ambientale che quelli di efficienza operativa.
