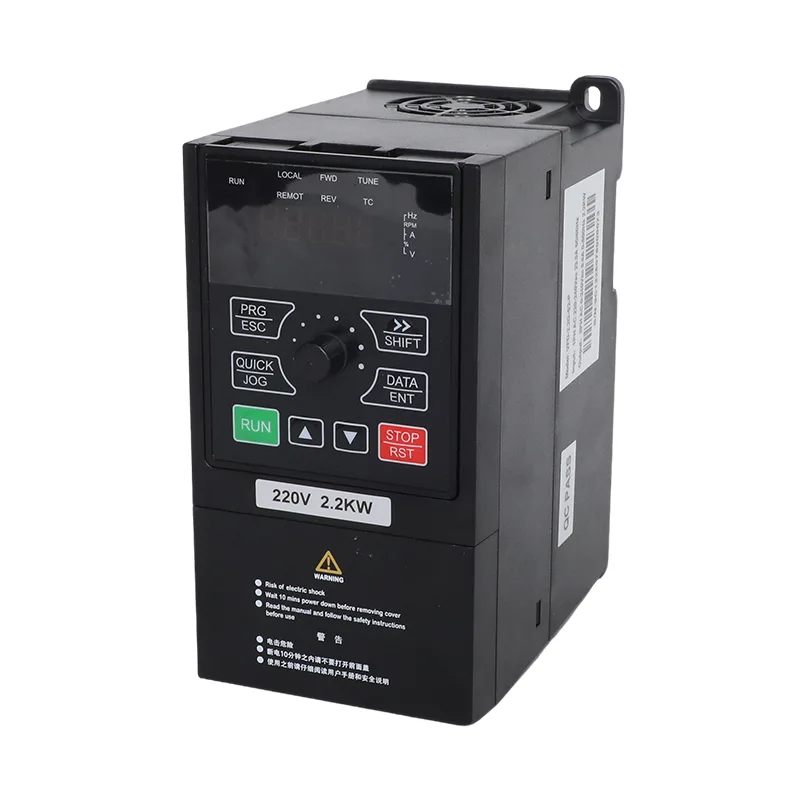

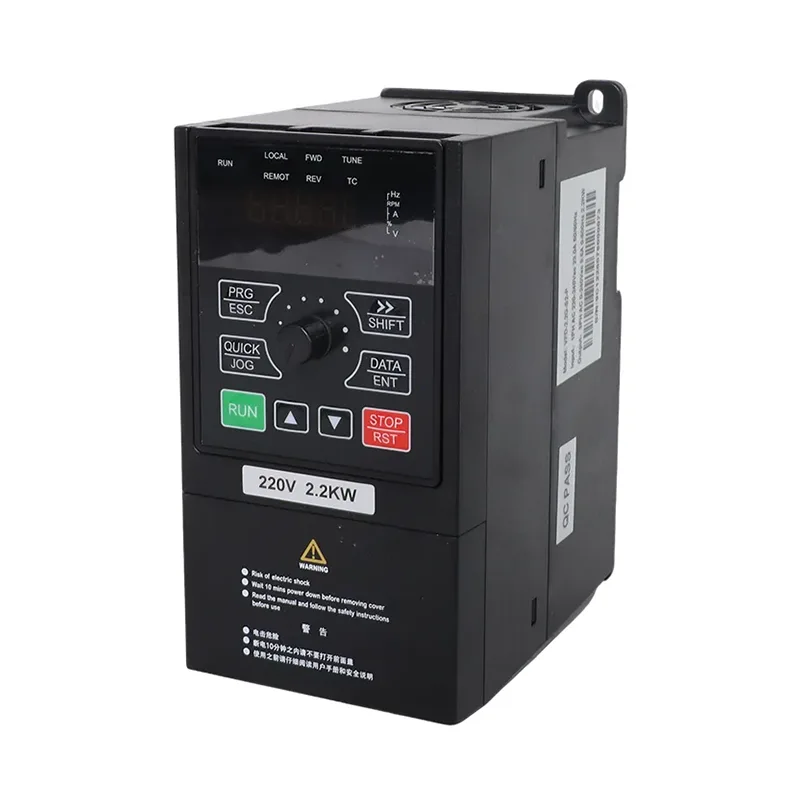

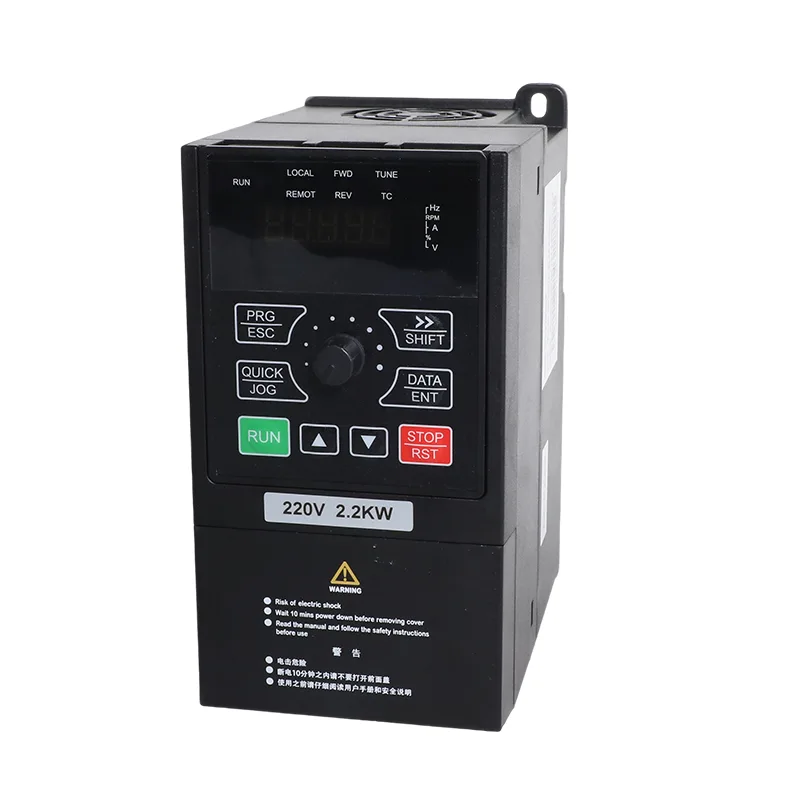

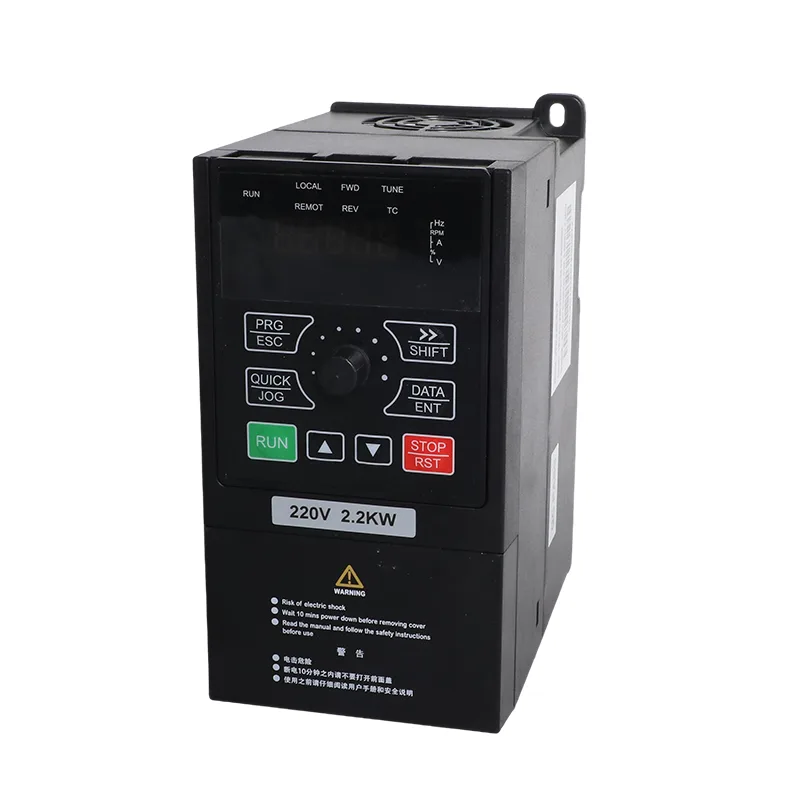

Pompa solare trifase 380 V da 30 kW/37 kW e inverter VFD per uso generale

La pompa solare trifase 380 V e l'inverter per uso generale VFD da 30 kW/37 kW sono disponibili in due modelli: VFD-PC10-30G-T4-MK e VFD-PC10-37G-T4-MK. Entrambi utilizzano un ingresso CA trifase e supportano la pompa solare o il funzionamento generico in base alla configurazione selezionata.

Nelle applicazioni con pompe solari, l'azionamento controlla il motore della pompa utilizzando l'energia proveniente da un impianto fotovoltaico. In modalità generica, fornisce il controllo del motore a frequenza variabile per apparecchiature industriali compatibili. La scelta del modello dipende dalla potenza e dalla corrente nominali del motore, dalle condizioni operative della pompa, dalla fonte di alimentazione disponibile e dalle funzioni di controllo richieste.

Modalità operative

Per la pompa solare trifase 380 V da 30 kW/37 kW e l'inverter per uso generico VFD, la modalità operativa viene selezionata tramite il parametro P8-00 in base alla configurazione del modello applicabile.

1. Modalità pompa solare

La modalità pompa solare è destinata alle applicazioni con pompa alimentate da un impianto fotovoltaico. Le funzioni di controllo elencate per questa modalità includono il rilevamento del punto di massima potenza (MPPT) e la logica di protezione dalla luce debole.

L'array fotovoltaico deve essere configurato entro i limiti di tensione CC specificati del convertitore. La potenza della pompa dipende dall'energia solare disponibile, dai requisiti del motore, dalle caratteristiche della pompa e dalle condizioni del sito.

Laddove è richiesto il backup della rete o del generatore, la disposizione di commutazione dell'ingresso e il cablaggio devono seguire lo schema del modello applicabile. Confermare se sono necessari componenti di commutazione esterni per l'installazione selezionata anziché dare per scontato che tutte le funzioni di commutazione siano contenute all'interno del convertitore.

2. Modalità inverter per uso generale

La modalità per uso generico è destinata ad apparecchiature a motore compatibili che richiedono il controllo a frequenza variabile. Le funzioni elencate includono controllo SVC e V/F, PID integrato, accelerazione e decelerazione regolabili e comunicazione Modbus RTU.

La modalità operativa e le impostazioni dei parametri devono essere stabilite durante la messa in servizio. Seguire il manuale utente per il modello esatto quando si configura la sorgente di controllo, i dati del motore, i terminali di ingresso e i comandi operativi.

Specifiche

Tabella A. Valutazioni dei modelli

Tabella B. Pannello solare consigliato

Quando si pianifica l'array fotovoltaico, considerare le configurazioni di cui sopra come disposizioni di riferimento piuttosto che come regole di dimensionamento universali. Confermare le specifiche del modulo, le condizioni operative della pompa e i requisiti del sito prima di finalizzare l'array.

La progettazione delle stringhe FV deve tenere conto dell'effettiva tensione a circuito aperto (Voc), della tensione operativa, dei coefficienti di temperatura del modulo e della temperatura minima del sito. Verificare che la Voc calcolata della stringa per climi freddi non superi la tensione di ingresso CC massima del convertitore e che la tensione operativa prevista sia compatibile con il suo intervallo MPPT. La configurazione finale dovrebbe tenere conto anche della potenza nominale del motore della pompa, della prevalenza dinamica totale, della domanda giornaliera di acqua e delle condizioni solari del sito.

Tabella C. Specifiche generali (uguali per tutta la gamma iMaster)

Caratteristiche Tecniche

1. Intervallo di tensione MPPT e FV

L'unità ha una tensione di ingresso CC massima indicata di 900 V CC e un intervallo operativo MPPT consigliato di 450–600 V CC. Questi valori hanno scopi diversi: la tensione massima in ingresso è un limite superiore, mentre l'intervallo MPPT si riferisce al normale funzionamento fotovoltaico.

La tensione a circuito aperto e la tensione operativa dell'array devono essere valutate separatamente durante la progettazione del sistema. Non utilizzare la tensione di ingresso massima come tensione operativa target per l'array fotovoltaico.

2. Controllo motorio

I metodi di controllo elencati sono il controllo vettoriale sensorless (SVC) e il controllo V/F. In SVC la coppia di avviamento specificata è del 150% a 0,5 Hz. L'intervallo di velocità elencato è 1:100, con una precisione di stabilità della velocità di ±0,5%.

Le prestazioni effettive del motore dipendono dai parametri del motore, dalle caratteristiche del carico, dalle condizioni di installazione e dalle impostazioni di messa in servizio.

3. PID e comunicazione

La funzione PID integrata può essere utilizzata per applicazioni di controllo a circuito chiuso che coinvolgono pressione, flusso o temperatura, dove vengono forniti i sensori e la configurazione del sistema richiesti.

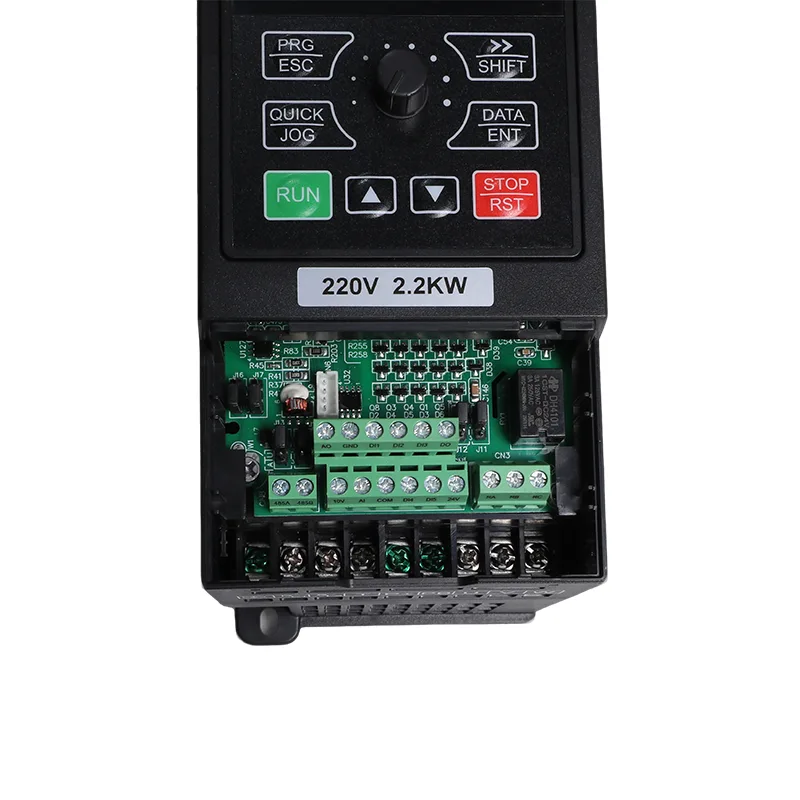

La comunicazione avviene tramite RS485 utilizzando Modbus RTU. Gli ingressi e le uscite digitali e analogici disponibili supportano le funzioni di controllo e monitoraggio configurate.

4. Funzioni di protezione

• Rilevamento cortocircuito motore all'accensione
• Protezione contro la perdita di fase in uscita
• Protezione da sovracorrente
• Protezione da sovratensione e sottotensione
• Protezione da sovratemperatura
• Protezione da sovraccarico e sottocarico
• Protezione dalla luce debole

Le funzioni di protezione non sostituiscono la corretta selezione del motore, la protezione elettrica, le pratiche di cablaggio o la messa in servizio del sistema.

5. Capacità di sovraccarico

I valori di sovraccarico elencati sono:

Questi valori descrivono la capacità di sovraccarico a breve termine specificata. Da soli non stabiliscono l'idoneità per i requisiti di avviamento di una particolare pompa. Durante la selezione è necessario verificare la corrente nominale del motore, il tempo di accelerazione e le caratteristiche del carico.

Applicazioni tipiche

1. Irrigazione e trasferimento idrico agricolo

Adatto per la valutazione nei sistemi di pompaggio per l'irrigazione in cui la potenza del motore, il carico di pompaggio e l'array fotovoltaico disponibile corrispondono alle specifiche dell'azionamento. Durante la configurazione del sistema è necessario considerare la richiesta d'acqua, il carico totale e le condizioni solari del sito.

2. Presa e trasferimento comunale di acqua non depurata

Può essere preso in considerazione per pompe di aspirazione e trasferimento di acqua non depurata compatibili. Confermare la corrente del motore, la frequenza operativa richiesta, i requisiti di controllo e qualsiasi disposizione di alimentazione di backup prima di selezionare il modello.

3. Trasferimento e circolazione dell'acqua industriale

In modalità generica, l'azionamento può essere utilizzato per applicazioni di pompe industriali compatibili, tra cui il trasferimento dell'acqua di processo, la circolazione dell'acqua di raffreddamento e altri sistemi azionati da motore che richiedono il controllo a frequenza variabile.

4. Installazioni di pompaggio remote o stagionali

Per installazioni con disponibilità di rete limitata o variabile, l'azionamento può essere valutato come parte di un sistema di pompaggio solare con un'alimentazione di riserva adeguatamente progettata. La fonte di backup, la disposizione di commutazione e la sequenza operativa devono essere confermate per l'installazione specifica.

Considerazioni sull'installazione e sulla selezione

1. Verificare la potenza nominale del motore

Controllare la targa del motore, la corrente nominale, la tensione, la potenza e i requisiti operativi. La sola potenza nominale del convertitore non è sufficiente per stabilire la compatibilità con ogni motore della pompa.

2. Controllare la tensione dell'array fotovoltaico

Confermare le specifiche del modulo e calcolare la tensione della stringa alla temperatura più bassa prevista del sito. Assicurarsi che il Voc massimo calcolato rimanga entro il limite di ingresso CC del convertitore e che il normale funzionamento sia compatibile con l'intervallo MPPT.

3. Confermare i requisiti di alimentazione di backup

Se è richiesto il funzionamento della rete o del generatore, verificare la tensione della sorgente CA, la frequenza, la capacità, il cablaggio e i componenti di commutazione specificati per l'installazione. Non collegare o cambiare fonte di alimentazione senza seguire lo schema elettrico del modello.

4. Esaminare la lunghezza del cavo motore

Per cavi motore di lunghezza superiore a 50 m, consultare il manuale applicabile per le raccomandazioni sulla reattanza di uscita e le lunghezze dei cavi consentite. La lunghezza del cavo, l'isolamento del motore e le condizioni di installazione influiscono sull'idoneità del collegamento di uscita.

5. Consentire il declassamento ambientale

Tenere conto della temperatura ambiente, dell'altitudine, della ventilazione e delle condizioni dell'involucro. I requisiti di declassamento dovrebbero essere applicati quando l'installazione supera le condizioni operative specificate.

Una custodia IP20 non fornisce protezione contro l'ingresso di acqua. Installare l'unità in un ambiente e in una custodia adatti al grado di protezione, alla temperatura e ai requisiti di ventilazione specificati.

Domande frequenti

1. Di quanti pannelli ha bisogno una pompa da 37 kW?

Nove stringhe da 18 moduli a 250 W, oppure nove stringhe da 15 a 300 W, ovvero 162 o 135 moduli. Consideratelo come punto di partenza e dimensione rispetto al volume d'acqua giornaliero e alla prevalenza totale, perché l'array determina la potenza, non la potenza del motore.

2. Può funzionare sia con un generatore che con la rete?

SÌ. Qualsiasi sorgente trifase da 380 V su R, S e T funziona come alimentazione di backup. Impostare P8-15 su 2 per forzare il funzionamento da rete o generatore, oppure su 0 per la commutazione automatica. Verificare innanzitutto la stabilità della tensione del generatore, poiché il convertitore scatta per sovratensione o sottotensione come qualsiasi inverter.

3. Quali sono gli spazi di installazione e i limiti ambientali?

All'interno, lontano dalla luce solare diretta, senza gas corrosivi o infiammabili, senza polvere conduttiva. Ambiente da -10°C a 50°C con declassamento superiore a 40°C, umidità inferiore al 95% di umidità relativa senza condensa, altitudine inferiore a 1.000 m senza declassamento, vibrazioni inferiori a 5,9 m/s². La protezione è IP20, pertanto è necessario un armadio o un vano pompa pulito.

4. È necessario un reattore di uscita?

Il manuale ne consiglia uno in cui la pompa si trova a più di 50 m dall'azionamento, cosa comune su questa scala. Protegge l'isolamento del motore dalla tensione riflessa sui cavi lunghi e riduce il rischio di guasti agli avvolgimenti dopo anni di lavoro.

5. Qual è la capacità di sovraccarico?

150% della corrente nominale per 60 s, 170% per 12 s e 190% per 1,5 s. Nell'unità da 37 kW sono 112,5 A al minuto, sufficienti per lo spunto iniziale di un grande sommergibile e per picchi di carico transitori.

6. Può essere fornito come semplice inverter da 37 kW?

SÌ. Ordinatelo in modalità per uso generale e P8-00 verrà impostato di conseguenza prima della spedizione, il che vi darà un inverter standard con controllo SVC o V/F, PID, Modbus e il set di protezione completo. La modalità pompa solare è l'altra opzione. Dicci di quale ha bisogno il progetto. Un'unità in modalità pompa solare viene successivamente commutata su uso generale con P8-00 su 0, che è una modifica del parametro piuttosto che un ritorno.

7. Come sostenete un progetto di queste dimensioni?

Inviaci la potenza nominale della pompa, la prevalenza totale, il volume d'acqua giornaliero e l'ubicazione del sito e ti risponderemo con il modello di unità, la configurazione dell'array e l'elenco delle protezioni CC in un unico pacchetto. Prezzi, tempi di consegna e termini OEM sono indicati insieme in modo da poter presentare tutto al cliente in un unico documento.
