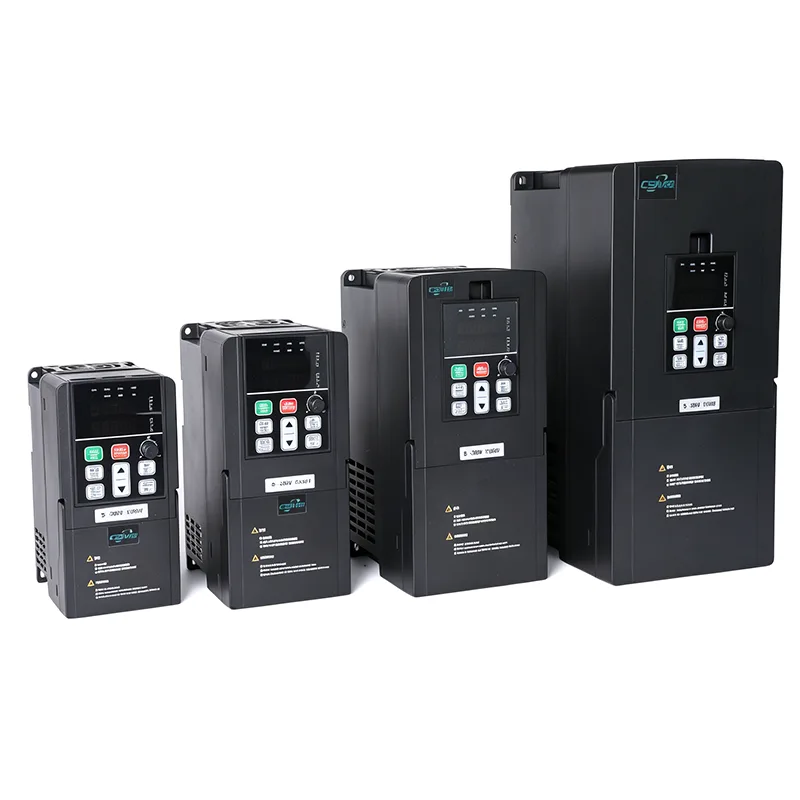

Convertitore VFD da 320 kW per motore trifase

L'inverter VFD CSIVEI da 320 kW per motore trifase è un versatile azionamento entry-level per il controllo di motori trifase. Progettato per piccole apparecchiature industriali, macchinari da officina e attività di automazione leggera, offre prestazioni affidabili con un ingombro compatto. Dotato di modalità di controllo vettoriale V/F e sensorless, controller PID integrato e supporto per tastiera esterna o funzionamento remoto. L'involucro IP20 con possibilità di montaggio affiancato consente un'efficiente installazione a pannello. Grazie alla facile configurazione dei parametri e alla struttura robusta, fornisce una solida base per le applicazioni di base di controllo della velocità del motore.

Parametri del prodotto

Applicazioni tipiche

L'inverter VFD CSIVEI da 320 kW per motori trifase è la soluzione definitiva per il controllo di motori ad altissima potenza:

Megapompe: approvvigionamento idrico su larga scala, stazioni di pompaggio per il controllo delle inondazioni

Estrazione mineraria e minerali: grandi mulini di macinazione, frantoi ad alta capacità

Petrolio e gas: pompe per condotte principali, avviatori di turbine a gas, stazioni di compressione

Cemento – azionamenti per forni rotanti, grandi ventilatori

Propulsione marina – principali unità di propulsione per navi

Progettata per il funzionamento continuo e gravoso, questa unità è dotata di gestione termica avanzata, raffreddamento ridondante e funzionalità diagnostiche estese.

Funzionalità specifiche dell'applicazione

La serie CSIVEI VFD comprende funzioni specializzate su misura per le comuni applicazioni industriali, semplificando la progettazione del sistema e migliorando le prestazioni.

PID integrato per il controllo di pompe e ventole: ideale per la fornitura di acqua a pressione costante, sistemi HVAC e applicazioni di ventilazione. L'azionamento accetta input diretti da sensori di pressione o di flusso e regola automaticamente la velocità per mantenere il setpoint.

Frenatura dinamica – L'unità di frenatura integrata su modelli selezionati consente il collegamento di resistori di frenatura esterni, consentendo una rapida decelerazione e un arresto preciso per applicazioni quali gru, paranchi e centrifughe.

Avvio al volo – L'azionamento può catturare senza problemi un motore in rotazione senza prima arrestarlo, eliminando fastidiosi scatti in applicazioni con ventole o carichi a ruota libera.

Modalità incendio (modalità pompiere) – Nelle applicazioni di protezione antincendio, l'azionamento può ignorare le condizioni di guasto e continuare a funzionare per garantire che i sistemi critici di ventilazione o di approvvigionamento idrico rimangano funzionanti durante le emergenze.

Funzione di pulizia della pompa: ruota periodicamente la pompa in direzione opposta per prevenire incrostazioni e blocchi nelle applicazioni con acque sporche o acque reflue, prolungando la durata della pompa e riducendo la manutenzione.

Domande frequenti

Posso utilizzare il VFD all'aperto o in ambienti soggetti a lavaggio?

Le unità IP20 standard devono trovarsi in un pannello pulito e asciutto. Per ambienti esterni o difficili, CSIVEI offre gradi IP più elevati:

IP40: ottimo per luoghi polverosi come stabilimenti tessili o lavorazione del legno

IP54/IP55: a prova di polvere e spruzzi d'acqua; funziona per recinzioni esterne e aree di lavaggio

IP66: completamente ermetico alla polvere e in grado di sopportare potenti getti d'acqua; adatto per la lavorazione degli alimenti, gli autolavaggi o l'uso esterno senza coperture aggiuntive

Se sono presenti gas corrosivi, si consiglia il rivestimento conforme sul PCB.

Come scelgo il giustoConvertitore VFD da 320 kW per motore trifaseper il mio motore?

Alcune cose da considerare:

Potenza del motore: il VFD deve corrispondere o essere leggermente più grande della potenza nominale del motore.

Tensione in ingresso: 230 V monofase o 400 V trifase, assicurati che corrisponda alla tua alimentazione.

Tipo di carico: i carichi a coppia costante come trasportatori o estrusori di solito richiedono un VFD dimensionato al 100-120% della potenza del motore. I carichi a coppia variabile come ventole e pompe possono spesso utilizzare un VFD abbinato alla potenza del motore, oltre a ottenere un risparmio energetico.

Ambiente: per ambienti polverosi, umidi o esterni, scegli un grado IP più elevato (IP40, IP54, IP66) o inserisci l'unità in un involucro protetto.

Comunicazione: se è necessario comunicare con un PLC o SCADA, verificare che l'azionamento supporti il ​​protocollo (Modbus RTU è standard; Profibus, Ethernet/IP, ecc. sono opzionali).

CSIVEI dispone anche di uno strumento di dimensionamento e di supporto tecnico se desideri una seconda opinione.

Ho bisogno di un resistore di frenatura esterno?

Dipende. Se hai bisogno di una decelerazione rapida o il carico ha un'inerzia elevata, come centrifughe, gru, paranchi o avvolgitori, allora sì, ne avrai bisogno. Sugli azionamenti dotati di un'unità di frenatura interna, il resistore gestisce l'energia rigenerativa per evitare guasti da sovratensione e ridurre i tempi di arresto. Per ventilatori e pompe con decelerazione più lenta, di solito è possibile saltarlo.

Quali protezioni sono integrate nell'unità?

Gli azionamenti CSIVEI includono un solido set di protezioni: sovratensione, sottotensione, sovracorrente, cortocircuito, sovratemperatura (dissipatore di calore), perdita di fase in ingresso o uscita e sovraccarico del motore (sovraccarico termico elettronico, I²t). Questi aiutano a mantenere le cose in funzione in modo affidabile e prolungano la vita delle apparecchiature.

Posso far funzionare più motori da un VFD?

Sì, è possibile far funzionare più motori in parallelo da un singolo azionamento, purché: l'assorbimento di corrente totale rimanga entro i valori nominali di uscita dell'azionamento, ciascun motore abbia la propria protezione da sovraccarico termico e si utilizzi il controllo V/F (il controllo vettoriale non è consigliato per configurazioni con più motori). Questo è comune per gruppi di ventilatori, sezioni di trasportatori o stazioni di pompaggio in cui i motori funzionano insieme alla stessa velocità.

Caso del cliente: ventola di ventilazione industriale

Un impianto di produzione di mobili necessitava di un controllo preciso del flusso d'aria per il suo sistema di raccolta della polvere. Far funzionare continuamente i ventilatori alla massima velocità era inefficiente e creava un rumore eccessivo.

Soluzione: sulla ventola di scarico principale è stato installato un inverter VFD CSIVEI da 320 kW per motore trifase, con un sensore di pressione che monitora la pressione del condotto per regolare la velocità della ventola.

Risultati:

La velocità della ventola si regola automaticamente per soddisfare la richiesta di raccolta della polvere

Risparmio energetico del 45% durante il funzionamento a carico parziale

Livello di rumore ridotto di 12 dB, migliorando le condizioni di lavoro

Ridotta usura meccanica su cuscinetti e cinghie della ventola

Il sistema ora soddisfa sia gli obiettivi di conformità ambientale che quelli di efficienza operativa.
