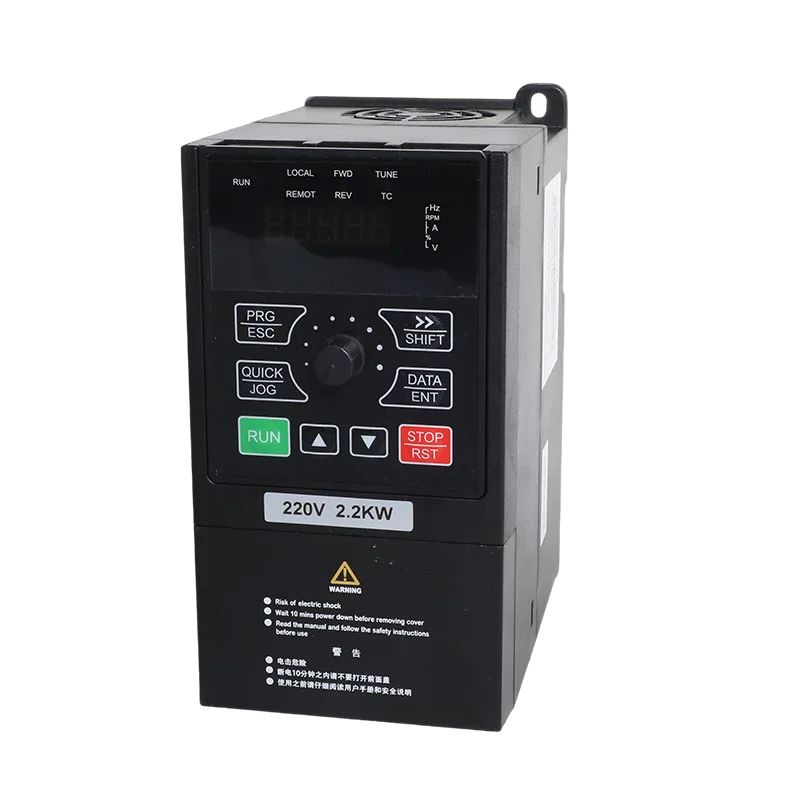

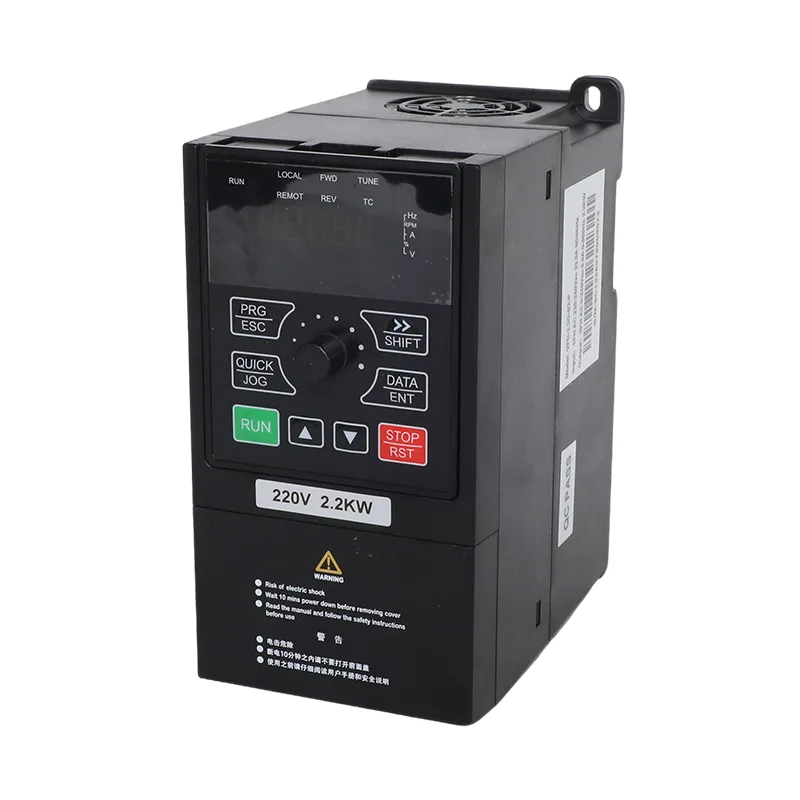

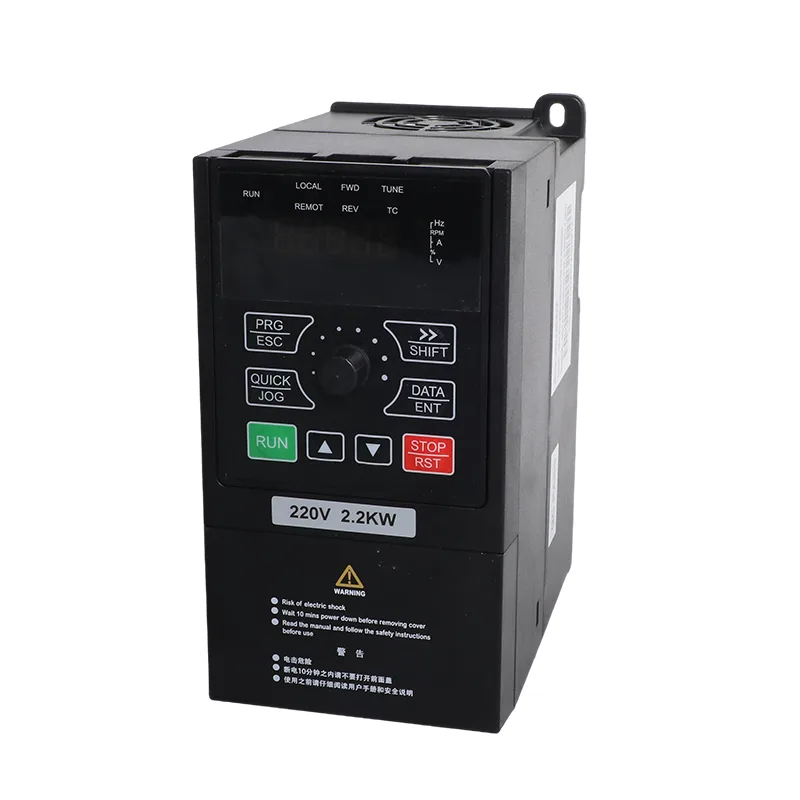

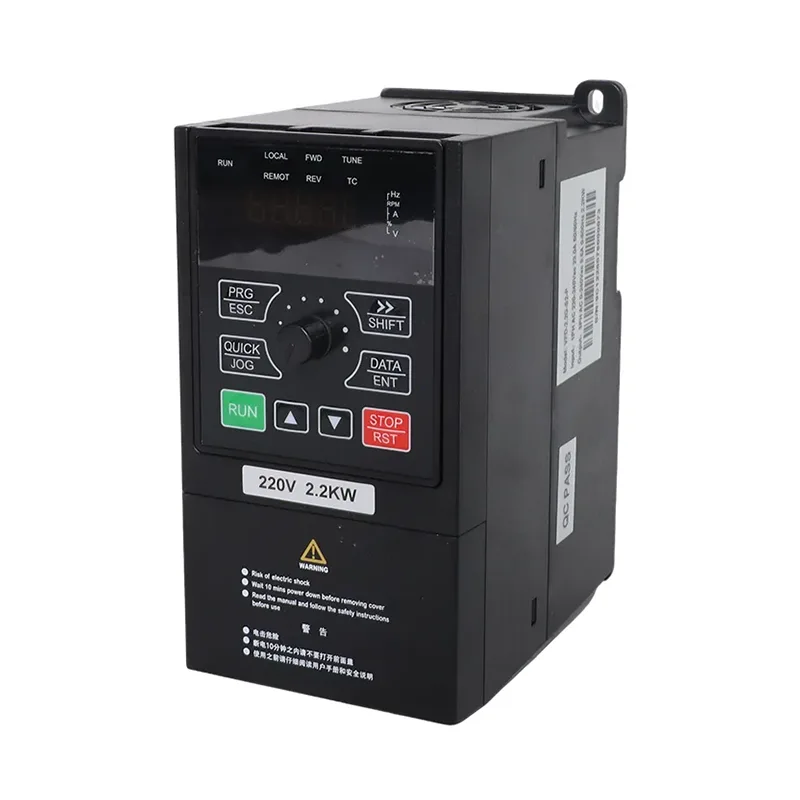

La pompa solare monofase 230 V CSIVEI da 4,0 kW/5,5 kW e l'inverter per uso generale sono destinati a siti che necessitano di azionare motori da 4,0 kW o 5,5 kW ma dispongono di un'alimentazione CA monofase anziché di una connessione di rete trifase. Il VFD-PC10-4.0G-S2-MK fornisce una corrente di uscita di 17 A, mentre il VFD-PC10-5.5G-S2-MK fornisce 25 A. Le correnti di ingresso CA elencate sono rispettivamente 32 A e 45 A, quindi il circuito di alimentazione, l'interruttore e il cavo devono essere selezionati per la corrente di ingresso effettiva.
Sul lato CC, l'azionamento accetta un array fotovoltaico configurato per i suoi limiti di tensione. L'intervallo MPPT consigliato è 250–350 V CC, l'intervallo di tensione a circuito aperto consigliato dell'array è 360–430 V CC e la tensione di ingresso CC massima è 450 V CC. Questi limiti sono particolarmente importanti quando le stringhe sono collegate in parallelo o quando l'array funziona in condizioni di freddo, dove la tensione a circuito aperto del modulo può aumentare.
Modalità pompa solare (P8-00 = 1): l'unità utilizza MPPT per il pompaggio fotovoltaico e fornisce funzioni relative alla pompa, tra cui la gestione della luce debole, la protezione da sottocarico e le opzioni di controllo del livello dell'acqua. Quando il backup della rete fa parte dell'installazione, i parametri di commutazione e la disposizione di commutazione esterna devono essere configurati secondo il manuale.
Modalità per uso generale (P8-00 = 0): l'azionamento funziona come un inverter convenzionale con controllo SVC o V/F, PID integrato e comunicazione RS485 Modbus RTU. Questa modalità può essere utilizzata per pompe, ventilatori, soffianti e altre apparecchiature a motore compatibili senza utilizzare la funzione di controllo della pompa solare.
La modalità operativa può essere impostata prima della spedizione e modificata tramite P8-00 quando cambiano i requisiti dell'applicazione. Ciò offre ai distributori e agli installatori la possibilità di specificare l'uso previsto pur mantenendo la possibilità di riconfigurare l'azionamento in un secondo momento, in base alle specifiche nominali del motore, al cablaggio e alle impostazioni dei parametri.
Per il pompaggio solare, la pompa solare monofase 230 V da 4,0 kW/5,5 kW e l'inverter per uso generale utilizzano un layout di stringhe specifico per il modello: la versione da 4,0 kW utilizza due stringhe parallele, mentre la versione da 5,5 kW ne utilizza tre. Con moduli da 37±1 V, 250 W±5 Wp, la tabella specifica 11 moduli per stringa; con moduli da 45±1 V, 300 W±5 Wp, specifica 9 moduli per stringa. Prima di collegare l'array, calcolare la tensione a circuito aperto della stringa utilizzando i dati del modulo selezionato e le condizioni di temperatura locale e mantenerla entro i limiti indicati dal convertitore.
Per le installazioni che utilizzano un serbatoio di stoccaggio o dipendono dalla disponibilità di acqua di pozzo, il convertitore supporta opzioni di ingresso del livello dell'acqua e protezione da sottocarico. Il rilevamento del livello dell'acqua AI può essere configurato utilizzando P8-18, con la soglia e il ritardo di sospensione impostati tramite P8-19 e P8-20. Il comportamento di ripristino del sottocarico è configurato tramite P8-26. Queste funzioni aiutano a coordinare il funzionamento della pompa con il livello del serbatoio e la disponibilità di acqua quando sono installati i sensori e i parametri corretti.

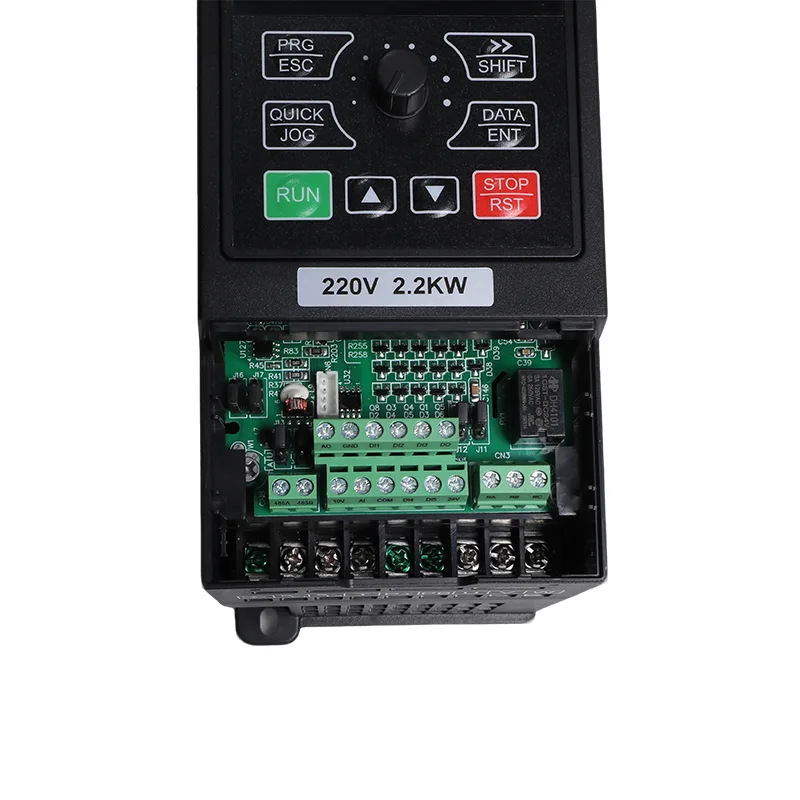

| Articolo | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Motore applicabile | 4,0 kW / 5 CV | 5,5 kW / 7,5 CV |
| Capacità nominale | 5,9kVA | 11kVA |
| Corrente in ingresso | 32A | 45A |
| Corrente di uscita | 17A | 25A |
| Tensione di ingresso CA | CA monofase da 220 V (-15%) a 240 V (+10%) | |
| Massimo. Tensione di ingresso CC | 450 VCC | |
| Intervallo Voc consigliato | Da 360 a 430 VCC | |
| Gamma MPPT consigliata | Da 250 a 350 VCC | |
| Intervallo di tensione iniziale | Da 160 a 450 VCC, parametro regolabile | |
| Tensione di uscita nominale | 3 F o 1 F 220 V CA | |
| Livello di rumore | 50 dBA massimo. |
| Modello | Moduli 37±1 V, 250 W±5 Wp | Moduli 45±1 V, 300 W±5 Wp | ||
| Moduli per stringa | Stringhe | Moduli per stringa | Stringhe | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Articolo | Specifica |
| Frequenza nominale | 50/60 Hz |
| Gamma di frequenza in ingresso | ±5% (da 47,5 a 63 Hz) |
| Tensione di uscita | 0 alla tensione di ingresso |
| Frequenza di uscita | da 0,1 a 500 Hz |
| Frequenza massima | Da 0 a 500 Hz (controllo SVC e V/F) |
| Frequenza portante | Da 0,8 kHz a 8 kHz, regolato automaticamente in base al carico (supportato fino a 16 kHz) |
| Risoluzione della frequenza | Impostazione digitale 0,01 Hz; impostazione analogica 0,025% della frequenza massima |
| Modalità di controllo | Controllo vettoriale sensorless (SVC); Controllo V/F |
| Coppia di spunto | 0,5 Hz/150% (SVC) |
| Gamma di velocità | 1:100 (SVC) |
| Precisione della stabilità della velocità | ±0,5% (SVC) |
| Capacità di sovraccarico | Corrente nominale al 150% per 60 s; 170% per 12 s; 190% per 1,5 s |
| Aumento di coppia | Aumento automatico della coppia; potenziamento manuale dallo 0,1% al 30,0% |
| Curva V/F | Curva lineare, multipunto e quadrata (potenza 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separazione V/F | Separazione completa, metà separazione |
| Accelerazione/decelerazione | Lineare o curva a S, da 0,0 a 6500,0 s |
| Frenatura CC | Frequenza iniziale Da 0,00 Hz alla frequenza massima; tempo da 0,0 a 36,0 s; corrente dallo 0,0% al 100,0% |
| Controllo JOG | Frequenza JOG Da 0,00 Hz alla frequenza massima (predefinita 5 Hz); accelerazione/decelerazione da 0,0 a 6500,0 s |
| PID integrato | Sì, per anello chiuso di pressione, portata o temperatura senza regolatore esterno |
| AVR | La tensione di uscita rimane stabile quando la tensione di rete fluttua |
| Terminali di ingresso | 5 ingressi digitali, DI5 supporta impulsi ad alta velocità fino a 50 kHz; 1 ingresso analogico 0-10 V o 0-20 mA; 1 ingresso potenziometro da tastiera |
| Terminali di uscita | 1 uscita impulsiva ad alta velocità fino a 50 kHz; 1 uscita relè; 1 uscita analogica 0-20 mA o 0-10 V |
| Comunicazione | RS485,ModbusRTU |
| Protezione | Rilevamento cortocircuito motore all'accensione, perdita di fase in uscita, sovracorrente, sovratensione, sottotensione, sovratemperatura, sovraccarico, sottocarico, luce debole |
| Temperatura operativa | da -10°C a 50°C; declassare l'1% per 1°C sopra i 40°C |
| Temperatura di conservazione | Da -20°C a 60°C |
| Umidità | Sotto il 95% di umidità relativa, senza condensa |
| Altitudine | Sotto i 1000 m; declassare l'1% ogni 100 m da 1000 a 3000 m |
| Vibrazione | Inferiore a 5,9 m/s² (0,6 g) |
| Allegato | IP20, montaggio a parete o in armadio, installazione verticale |
| Sistema di distribuzione | TN, TT |
| EMC/sicurezza | CEI 61800-3 (C3); CEI 61800-5-1 |
I modelli da 4,0 kW e 5,5 kW forniscono corrente di uscita di 17 A e 25 A. La coppia di avviamento SVC è specificata al 150% a 0,5 Hz, con capacità di sovraccarico del 150% della corrente nominale per 60 secondi. I valori nominali di corrente in ingresso di 32 A e 45 A rendono essenziale la corretta scelta dell'alimentazione, dell'interruttore e del cavo.
Il modello da 4,0 kW utilizza due stringhe mentre il modello da 5,5 kW ne utilizza tre. Mantenere l'array entro l'intervallo di circuito aperto consigliato di 360–430 V CC e il massimo di 450 V CC; utilizzare un interruttore FV e una scatola di combinazione per stringhe parallele.
La protezione da sottocarico e il rilevamento configurabile del livello dell'acqua supportano l'arresto della pompa e la logica di riavvio quando vengono impostati gli ingressi e i parametri appropriati.
P8-00 seleziona la modalità pompa solare o la modalità per uso generale. Quest'ultimo supporta il controllo SVC/V/F, PID integrato e RS485 Modbus RTU.
Utilizzare un dispositivo di protezione da sovratensione di tipo II quando l'array si trova a più di 10 m dall'unità. Il manuale consiglia una reattanza di uscita quando il cavo della pompa supera i 50 m.
La pompa solare monofase 230 V da 4,0 kW/5,5 kW e l'inverter per uso generico VFD sono destinati ad installazioni che richiedono una capacità del motore di 4,0 kW o 5,5 kW ma non possono utilizzare un'alimentazione di rete trifase. La sua configurazione a pompa solare è adatta alle applicazioni idriche, mentre la modalità per uso generale ne estende l'uso alle apparecchiature a motore compatibili.
Il modello da 5,5 kW ha una corrente di ingresso dichiarata di 45 A. L'alimentazione, l'interruttore e il cavo devono essere dimensionati per la corrente di installazione e i requisiti elettrici applicabili. Il funzionamento solare può ridurre la quantità di energia prelevata dalla rete quando l'energia solare è disponibile, ma l'utilizzo effettivo della rete dipende dall'array, dal carico della pompa e dalle condizioni operative.
La configurazione dell'array consigliata fornisce una maggiore capacità fotovoltaica per il modello da 5,5 kW di potenza superiore. La tabella B elenca tre stringhe in parallelo per la versione da 5,5 kW e due per la versione da 4,0 kW. Confermare la potenza totale dell'array, la tensione e la corrente a circuito aperto della stringa rispetto alle specifiche del modulo e dell'inverter.
I collegamenti FV e rete, i dispositivi di commutazione e le impostazioni dei parametri devono seguire il manuale dell'iMaster per la modalità operativa selezionata. Non chiudere contemporaneamente gli interruttori solari e di rete a meno che il circuito specificato e la disposizione di protezione non lo consentano esplicitamente. Le impostazioni di messa in servizio e commutazione, incluso P8-15, devono essere applicate secondo lo schema elettrico del produttore.
Dimensionare il cavo in base alla corrente dell'array, alla lunghezza del cavo, alle condizioni di installazione e ai requisiti elettrici applicabili. Utilizzare cavo adatto al servizio fotovoltaico esterno. La guida all'installazione specifica un interruttore CC sull'ingresso FV e una scatola combinatrice fotovoltaica quando le stringhe sono collegate in parallelo.
Viene fornita una protezione da sottocarico per rilevare condizioni quali la perdita di carico dell'acqua. Le informazioni sui parametri fornite elencano un livello di rilevamento del 25%, un tempo di conferma di 60 s e un ritardo di ripristino di 120 s. Se viene utilizzata una sonda di livello e si guasta, il convertitore può segnalare E43. Verificare le soglie e i ritardi configurati rispetto alla pompa e all'installazione effettive.
SÌ. P8-00 seleziona la modalità pompa solare o la modalità per uso generale. La modalità per uso generico supporta il controllo SVC o V/F, PID integrato e Modbus RTU. CSIVEI può impostare la modalità richiesta prima della spedizione e la modalità operativa può essere modificata successivamente tramite l'impostazione dei parametri quando l'applicazione e il cablaggio sono adatti.
Il marchio OEM e la configurazione dei parametri pre-spedizione possono essere discussi al momento della richiesta. Fornisci la quantità richiesta e la grafica dell'etichetta in modo che CSIVEI possa confermare la disposizione, il prezzo e il programma disponibili.
