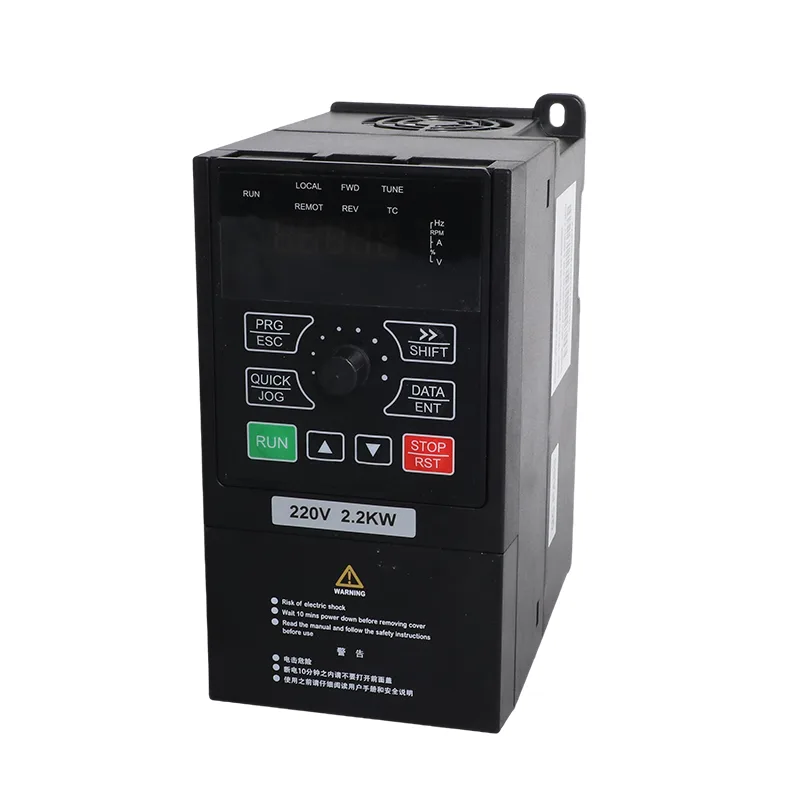

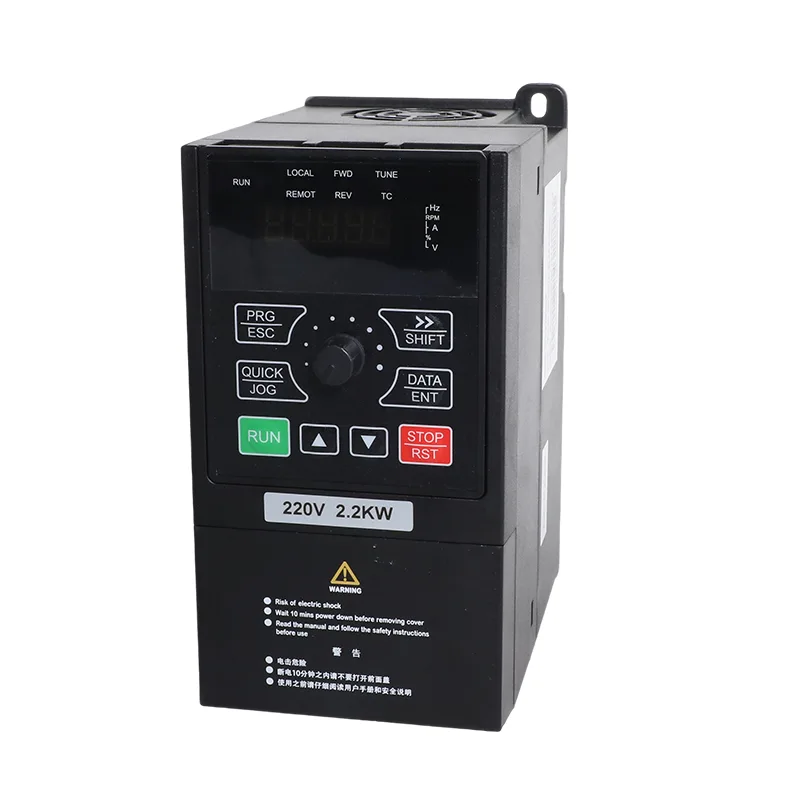

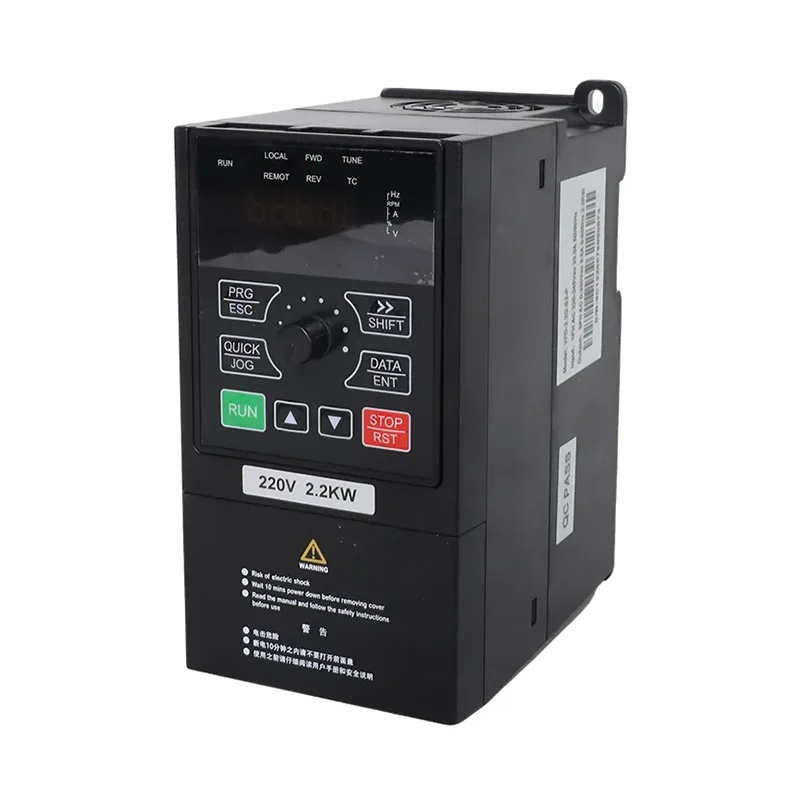

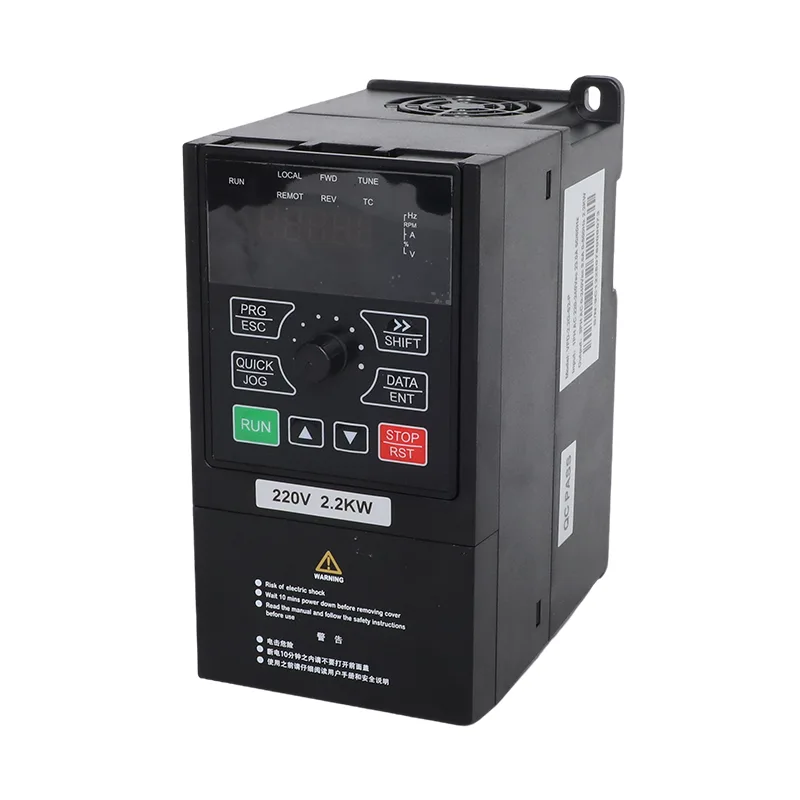

Pompa solare trifase 380 V da 4,0 kW/5,5 kW e inverter per uso generale VFD

CSIVEI produce la pompa solare trifase 380 V da 4,0 kW/5,5 kW e l'inverter VFD per uso generale per sistemi con motore trifase che richiedono il controllo della pompa fotovoltaica o il funzionamento convenzionale a frequenza variabile. I modelli VFD-PC10-4.0G-T4 e VFD-PC10-5.5G-T4 coprono le potenze nominali dei motori da 4,0 kW e 5,5 kW, con correnti di uscita nominali di 9 A e 13 A, rispettivamente. Entrambi i modelli accettano ingresso CA trifase da 380 V (-15%) a 440 V (+10%).

La serie combina il controllo della pompa solare con il controllo del motore per uso generale in un'unica piattaforma di inverter. La modalità operativa selezionata determina il modo in cui il convertitore gestisce la fonte di alimentazione e il funzionamento del motore, mentre le funzioni di controllo e protezione integrate supportano installazioni di pompe, nonché ventole, soffianti e macchinari di processo compatibili. Quando si richiede un preventivo, fornire i valori nominali della targa del motore e l'applicazione prevista per aiutare a stabilire il modello e la configurazione appropriati.

Doppia modalità operativa

La pompa solare trifase 380 V da 4,0 kW/5,5 kW e l'inverter per uso generale VFD supportano due modalità operative selezionate tramite il parametro P8-00.

Modalità pompa solare — P8-00 = 1

In questa modalità, il drive utilizza l'energia fotovoltaica per azionare una pompa compatibile, con funzioni di controllo MPPT e cambio automatico della rete. Quando l'energia solare è insufficiente, la sequenza di commutazione configurata consente al sistema di utilizzare l'energia della rete. Questa disposizione è adatta per l'irrigazione agricola, l'approvvigionamento idrico di pozzi trivellati e altre applicazioni di pompaggio in cui l'energia solare è disponibile durante parte della giornata operativa.

Modalità per uso generale — P8-00 = 0

In questa modalità, il convertitore funziona come un convenzionale inverter a frequenza variabile per motori compatibili, tra cui pompe, ventilatori, soffianti e macchinari di processo. Il controllo vettoriale sensorless (SVC) e il controllo V/F supportano diversi requisiti di controllo motore senza utilizzare la funzione di pompaggio fotovoltaico.

CSIVEI può configurare la modalità operativa prima della spedizione. La modalità può essere modificata anche regolando P8-00, consentendo di riassegnare l'azionamento a un'applicazione diversa quando cambiano i requisiti di installazione. I parametri e il cablaggio rilevanti devono corrispondere alla modalità operativa selezionata.

Requisiti dei pannelli solari e della tensione CC

Il campo fotovoltaico consigliato dipende dalla taglia dell'inverter e dalle caratteristiche elettriche dei moduli. La Tabella B fornisce le configurazioni di moduli e stringhe per due opzioni di modulo: moduli da 37±1 V con potenza nominale di 250 W±5 Wp e moduli da 45±1 V con potenza nominale di 300 W±5 Wp.

I principali limiti lato DC sono:

La tensione in serie della stringa deve essere valutata rispetto alla tensione effettiva a circuito aperto del modulo e alle temperature operative previste. Le disposizioni delle stringhe in parallelo devono seguire la configurazione consigliata e i requisiti di protezione CC applicabili. Mantenere l'array entro i limiti di tensione specificati è essenziale per il corretto funzionamento dell'inverter.

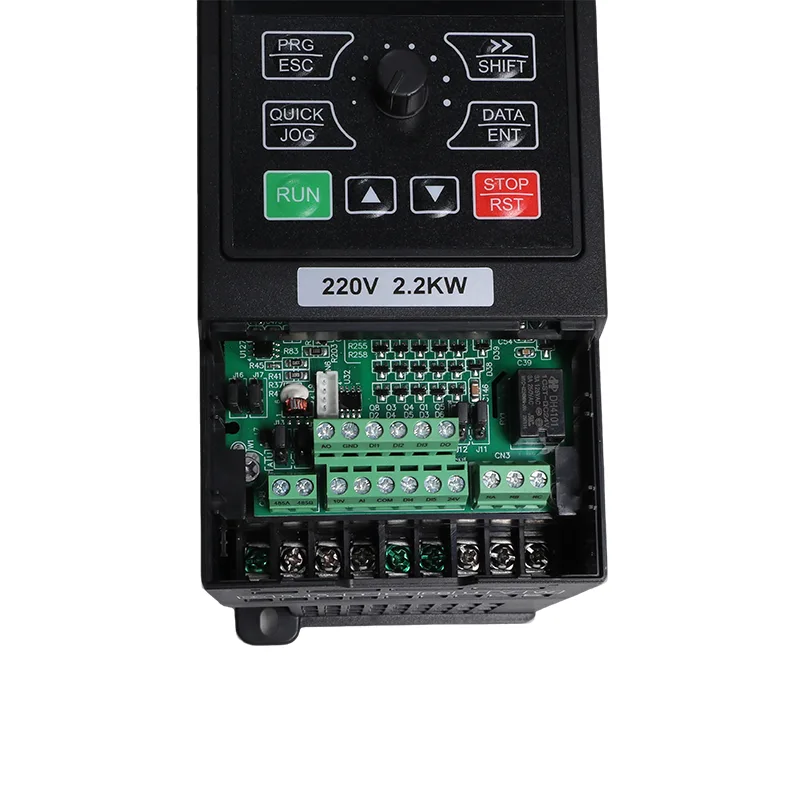

Telaio e installazione

Entrambi i modelli condividono le stesse dimensioni dell'alloggiamento di 245 × 142 × 181,3 mm e uno schema di montaggio di 107 × 235 mm. Il design compatto con montaggio a parete o in armadio consente di incorporare l'azionamento in un'installazione di controllo della pompa senza modificare la potenza nominale del motore o l'applicazione, esclusivamente per ospitare l'inverter.

Il convertitore ha un involucro IP20 ed è destinato all'installazione verticale in un luogo protetto e adeguato. La pianificazione dell'installazione deve tenere conto dell'ambiente operativo, della protezione elettrica, del percorso dei cavi e dell'accesso per la messa in servizio e la manutenzione. L'intervallo di temperatura operativa generale è compreso tra -10°C e 50°C, con declassamento richiesto sopra i 40°C.

Specifiche

Tabella A. Valutazioni dei modelli

Tabella B. Pannello solare consigliato

Tabella C. Specifiche generali (uguali per tutta la gamma iMaster)

Applicazioni tipiche

La serie iMaster VFD-PC10 combina la gestione della pompa solare con il controllo del motore a frequenza variabile, rendendo i modelli da 4,0 kW e 5,5 kW adatti a una vasta gamma di applicazioni industriali e di trattamento dell'acqua.

Per le installazioni che necessitano sia di pompaggio fotovoltaico che di controllo motore convenzionale, la pompa solare trifase 380 V da 4,0 kW/5,5 kW e l'inverter per uso generale possono essere specificati per il servizio previsto e configurati di conseguenza.

Per i sistemi idrici che richiedono la regolazione della pressione, la funzione PID integrata può utilizzare un segnale di feedback adeguato per regolare il funzionamento del motore attorno a un setpoint configurato. Con un trasmettitore di pressione opportunamente selezionato e parametri di controllo configurati correttamente, l'azionamento può regolare la pressione del sistema al variare della domanda. Le impostazioni finali dipendono dalla pompa, dal motore e dall'applicazione.

Punti salienti tecnici

1. Passaggio automatico dal solare alla rete

2. Controllo PID integrato

Il PID integrato supporta il controllo della pressione, del flusso o della temperatura a circuito chiuso. Le sorgenti del setpoint e del feedback vengono selezionate tramite i parametri disponibili del gruppo FC.

3. Protezione chiave lato motore e fotovoltaico

4. Controllo motorio e comunicazione

La modalità per uso generale supporta il controllo SVC e V/F, capacità di sovraccarico del 150% per 60 secondi e comunicazione RS485 con Modbus RTU.

5. Due modalità operative configurabili

P8-00 = 1: modalità pompa solare. P8-00 = 0: modalità inverter per uso generale. CSIVEI può impostare la modalità operativa ed i parametri richiesti prima della spedizione.

Domande frequenti

Perché il modello da 4 kW necessita di 20 moduli mentre quello da 5,5 kW ne utilizza 18 x 2?

L'unità da 4 kW gestisce una singola stringa, quindi la stringa è costruita più lunga per raggiungere la finestra da 550 a 750 V CC. L'unità da 5,5 kW necessita di circa il doppio della potenza dell'array, che è più facile da raggiungere con due stringhe parallele da 18. Entrambe rimangono al di sotto del massimo di 900 V CC.

Posso adattarlo a una pompa esistente collegata alla rete?

Sì, ed è l'installazione più comune. Lasciare da parte la pompa e il cablaggio, aggiungere il gruppo e l'interruttore CC e collegare l'alimentazione esistente a R, S e T. Impostare P8-15 su 0 per la commutazione automatica. Il solare sostiene il carico diurno e la rete prende il sopravvento quando non c'è abbastanza sole.

Come posso fermare la pompa quando il serbatoio è pieno?

Montare un galleggiante o un interruttore di livello su DI2 o DI3. La polarità del terminale è impostata in F6-10, quindi funziona entrambe le disposizioni dei contatti. È inoltre possibile utilizzare il rilevamento del livello dell'acqua AI impostando P8-18 su 1 e regolando la soglia completa in P8-19 e il ritardo di sospensione in P8-20.

Quali difetti vedrò effettivamente in campo?

Quelli comuni sono A01 energia solare debole, A02 serbatoio pieno, A03 mancanza d'acqua e A04 motore sottocarico. I guasti hardware da E01 a E30 riguardano sovracorrente, sovratensione, sottotensione, perdita di fase e sovratemperatura, con E43 per una sonda di livello guasta ed E44 per una condizione di sottocarico che non si risolve.

L'azionamento è protetto se il cavo della pompa è danneggiato?

SÌ. La protezione dalla perdita di fase in uscita e il rilevamento del cortocircuito del motore all'accensione sono standard, insieme a sovracorrente, sovratensione, sottotensione, sovratemperatura e sovraccarico.

Posso usarlo su una macchina che non ha nulla a che fare con l'acqua?

SÌ. Nella modalità generica si tratta di un inverter trifase standard per ventilatori, soffianti, compressori e pompe di processo, con controllo SVC o V/F, PID e Modbus. Ordinalo in quella modalità e arriva configurato per il lavoro. E un'unità acquistata in modalità pompa solare può essere spostata successivamente con P8-00.

Possiamo impostare i nostri parametri predefiniti prima della spedizione?

SÌ. Comunicaci le caratteristiche del motore, la configurazione del pannello e le eventuali impostazioni specifiche del sito che desideri e noi le caricheremo prima che l'unità parta. Ciò consente di risparmiare tempo per la messa in servizio in loco ed è il motivo per cui molti distributori acquistano i prodotti configurati anziché predefiniti.
