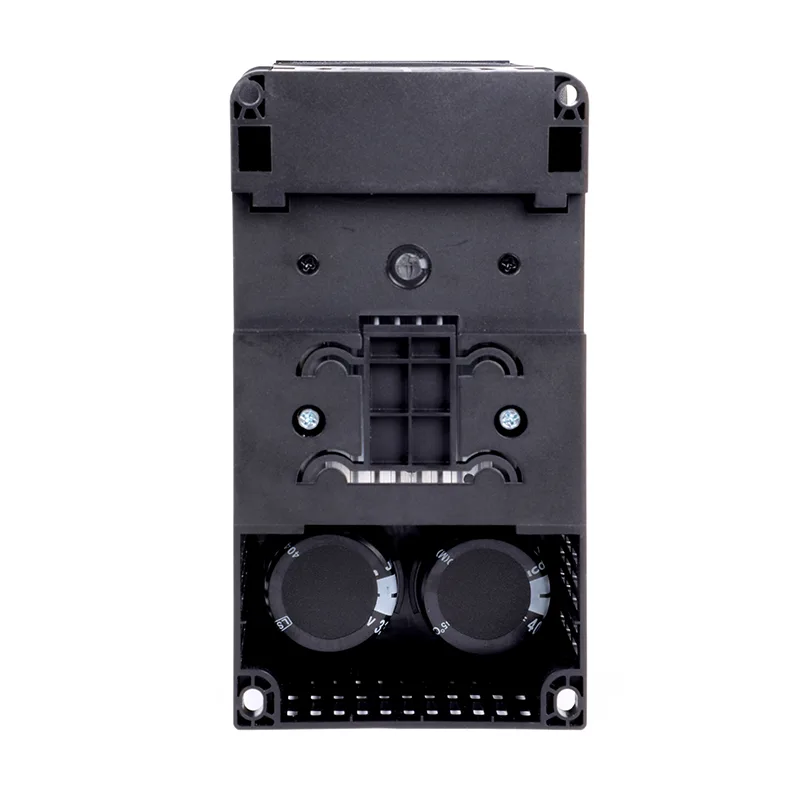

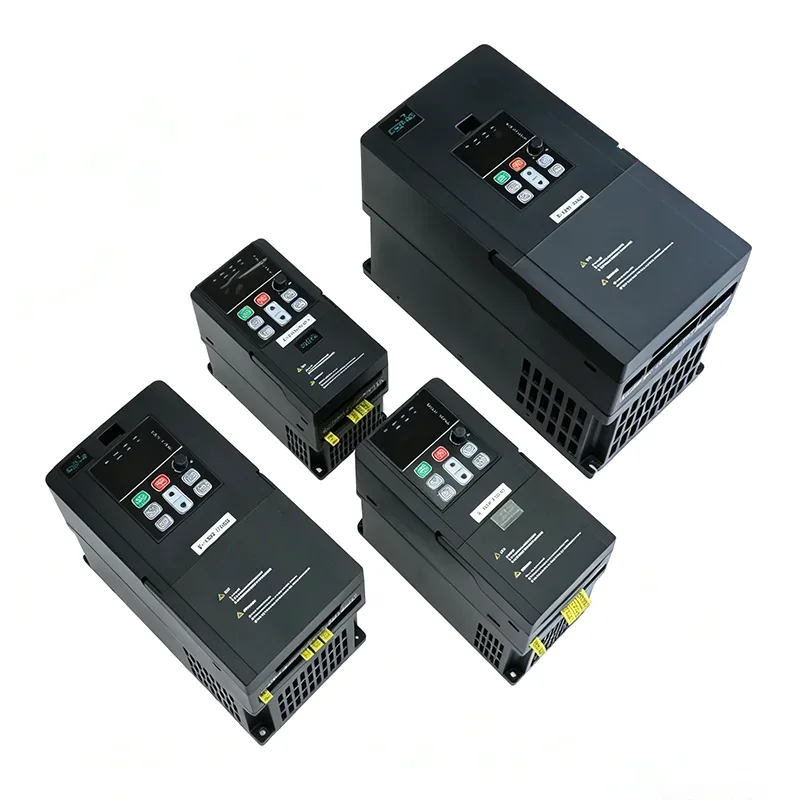

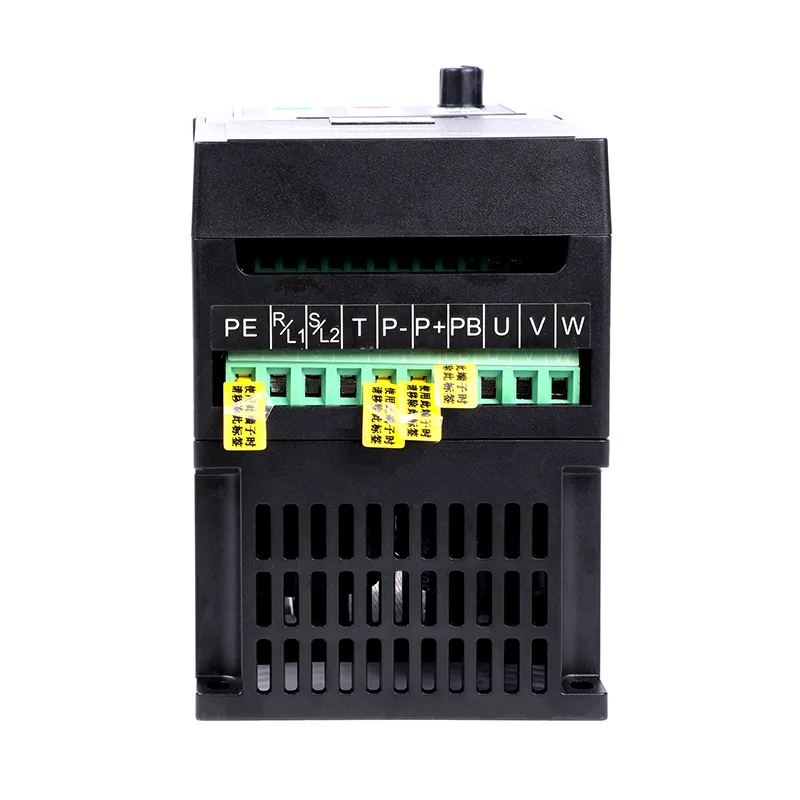

Azionamento CA VFD trifase 380 V 40 HP 30 kW

Dotato di controllo vettoriale avanzato con coppia di avviamento elevata, filtro EMI integrato, sistema di raffreddamento ridondante e ampie opzioni di comunicazione tra cui Ethernet/IP e Profinet. La robusta custodia IP20/IP21 con sbarre rinforzate garantisce un funzionamento stabile negli ambienti industriali più esigenti.

Con una gestione intelligente dell'energia e funzionalità diagnostiche complete, l'azionamento CA VFD trifase 380 V CSIVEI 40HP 30kw fornisce la potenza e la precisione necessarie per i processi industriali critici.

Parametri e specifiche principali

Applicazioni tipiche

L'azionamento CA VFD CSIVEI 40HP 30kw trifase 380V è costruito per applicazioni industriali e infrastrutturali ad alta potenza:

●  Pompe ad alta pressione: impianti di desalinizzazione, pompe per tubazioni, sistemi idraulici

● Compressori di grandi dimensioni: stazioni di aria industriali, compressori di gas

●  Trasportatori minerari: nastri trasportatori a lunga distanza, sistemi di movimentazione dei minerali

●  Refrigeratori centrifughi: grandi sistemi HVAC, teleraffreddamento

●  Avvolgitori e svolgitori: cartiere, avvolgimento di tessuti, trafilatura

I suoi algoritmi di risparmio energetico e le funzionalità di manutenzione predittiva riducono il costo totale di proprietà.

Efficienza energetica e risparmio sui costi

La serie CSIVEI VFD aiuta gli impianti industriali a ridurre il consumo energetico e i costi operativi attraverso funzioni di controllo intelligente del motore e di ottimizzazione energetica.

Ottimizzazione automatica dell'energia (AEO)– Il convertitore monitora continuamente il carico del motore e regola automaticamente la tensione e la corrente per soddisfare la domanda effettiva. Questa funzionalità può ridurre il consumo energetico del 20-50% in applicazioni a coppia variabile come ventilatori e pompe.

Modalità di sospensione– Quando la richiesta del sistema scende al di sotto di una soglia preimpostata, l'azionamento arresta automaticamente il motore per eliminare il consumo energetico al minimo. Una volta ripristinata la domanda, l'unità si riavvia senza interruzioni.

Controllore PID– Il controllo PID integrato consente una regolazione precisa di pressione, flusso o temperatura senza controller esterni, garantendo che il sistema funzioni a punti di efficienza ottimali.

Monitoraggio energetico– La visualizzazione in tempo reale della corrente, della tensione, della potenza e del consumo di energia del motore consente agli operatori di monitorare il consumo di energia e identificare le opportunità di ottimizzazione.

Domande frequenti

Qual è la differenza tra il controllo V/F e il controllo vettoriale?

Il controllo V/F mantiene un rapporto tensione-frequenza fisso. Va bene per ventilatori, pompe e applicazioni generali in cui il controllo preciso della velocità non è fondamentale. Il controllo vettoriale separa il flusso e la coppia in modo da poterli controllare in modo indipendente, offrendo così una coppia iniziale più elevata (fino al 150% a 0,5 Hz) e una migliore precisione della velocità. Il vettore sensorless non necessita di encoder; il vettore ad anello chiuso lo fa e spinge la precisione della velocità allo 0,1%. La maggior parte delle unità CSIVEI supporta entrambi, quindi puoi scegliere quello più adatto alla tua applicazione.

Ho bisogno di un resistore di frenatura esterno?

Dipende. Se hai bisogno di una decelerazione rapida o il carico ha un'inerzia elevata, come centrifughe, gru, paranchi o avvolgitori, allora sì, ne avrai bisogno. Sugli azionamenti dotati di un'unità di frenatura interna, il resistore gestisce l'energia rigenerativa per evitare guasti da sovratensione e ridurre i tempi di arresto. Per ventilatori e pompe con decelerazione più lenta, di solito è possibile saltarlo.

Quali protocolli di comunicazione sono supportati?

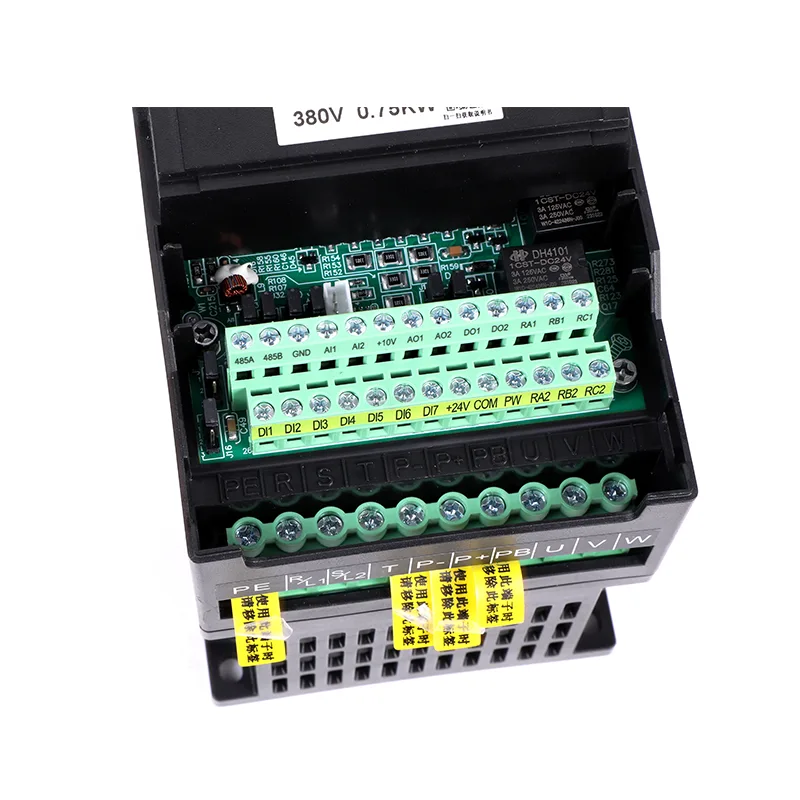

Tutti gli azionamenti CSIVEI sono dotati di serie di Modbus RTU su RS485. Sono disponibili moduli opzionali per Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Questi consentono l'integrazione con i principali sistemi PLC e SCADA per il monitoraggio remoto, la modifica dei parametri e il controllo centralizzato.

Come si configura l'unità per la prima volta?

We Drive dispone di una procedura guidata di avvio rapido che ti guida attraverso gli elementi essenziali in pochi minuti:

Immettere i dati di targa del motore (potenza, tensione, corrente, frequenza, giri/min), selezionare una macro applicativa (Ventola/Pompa, Convogliatore, Coppia costante), impostare i tempi di accelerazione e decelerazione, scegliere la sorgente di frequenza (tastierino, ingresso analogico, comunicazione) ed eseguire la regolazione automatica per ottimizzare il controllo del motore. Il manuale contiene tutti i dettagli e la tastiera è rimovibile in modo da poterla utilizzare da remoto, se necessario.

Quali protezioni sono integrate nell'unità?

Gli azionamenti CSIVEI includono un solido set di protezioni: sovratensione, sottotensione, sovracorrente, cortocircuito, sovratemperatura (dissipatore di calore), perdita di fase in ingresso o uscita e sovraccarico del motore (sovraccarico termico elettronico, I²t). Questi aiutano a mantenere le cose in funzione in modo affidabile e prolungano la vita delle apparecchiature.

Posso far funzionare più motori da un VFD?

Sì, è possibile far funzionare più motori in parallelo da un singolo azionamento, purché: l'assorbimento di corrente totale rimanga entro i valori nominali di uscita dell'azionamento, ciascun motore abbia la propria protezione da sovraccarico termico e si utilizzi il controllo V/F (il controllo vettoriale non è consigliato per configurazioni con più motori). Questo è comune per gruppi di ventilatori, sezioni di trasportatori o stazioni di pompaggio in cui i motori funzionano insieme alla stessa velocità.

Come posso risolvere i problemi più comuni?

Il convertitore mostra i codici di guasto sulla tastiera per una diagnosi rapida:

●  OC (sovracorrente): controlla eventuali cortocircuiti, problemi agli avvolgimenti del motore o tempo di accelerazione troppo breve

●  OV (sovratensione): controllare il resistore di frenatura (se utilizzato) o il tempo di decelerazione è troppo breve

●  UV (sottotensione): controlla l'alimentazione e il cablaggio in ingresso

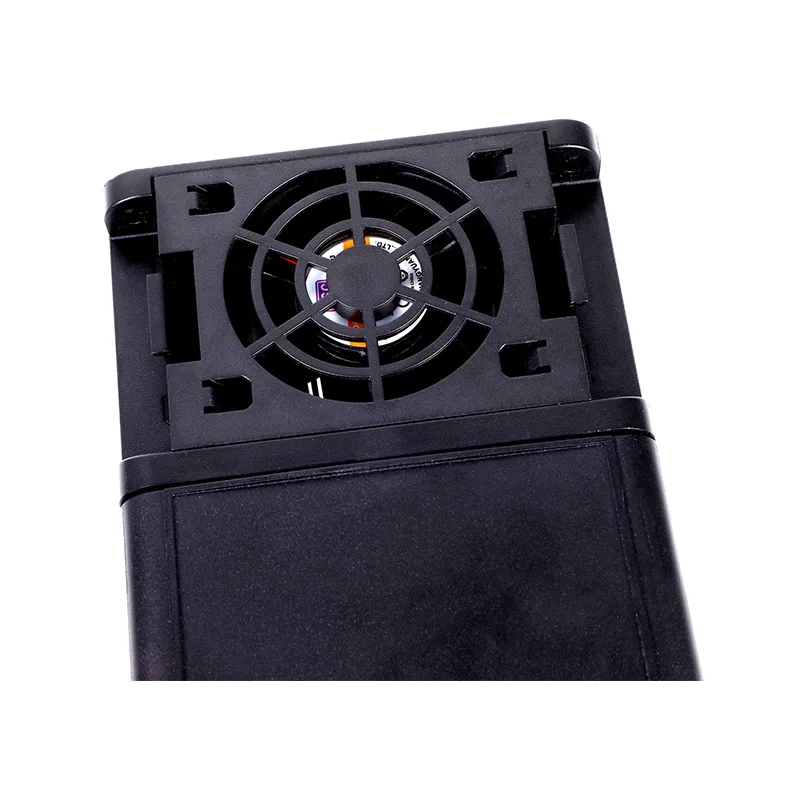

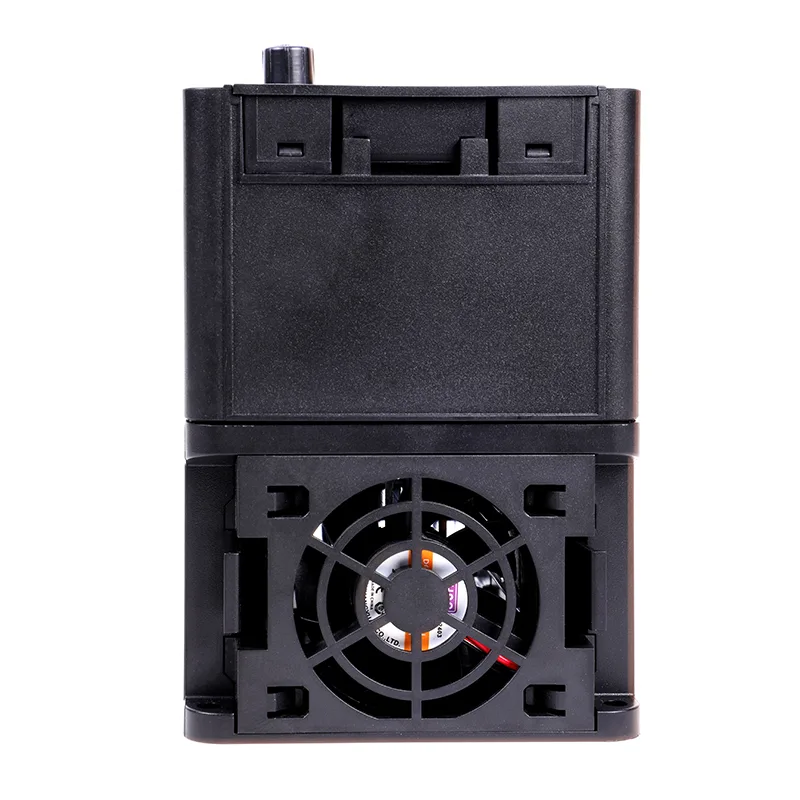

●  OH (sovratemperatura): controlla la ventola di raffreddamento, la temperatura ambiente e lo spazio di montaggio

●  OL (sovraccarico): controlla il carico del motore, aumenta il tempo di accelerazione o valuta la possibilità di ingrandire l'azionamento

Il manuale contiene una tabella completa dei codici di errore con passaggi dettagliati. Se qualcosa non funziona ancora, il supporto tecnico CSIVEI può aiutarti.

Il VFD viene fornito con garanzia e supporto tecnico?

SÌ. Le unità CSIVEI sono dotate di una garanzia standard di 18 mesi dalla data di produzione (o 12 mesi dall'installazione, a seconda di quale data sia successiva). Sono disponibili opzioni di garanzia estesa per le applicazioni critiche. Il supporto tecnico globale è disponibile tramite e-mail, telefono e risorse online: manuali utente, guide applicative e software di configurazione sono tutti inclusi.
