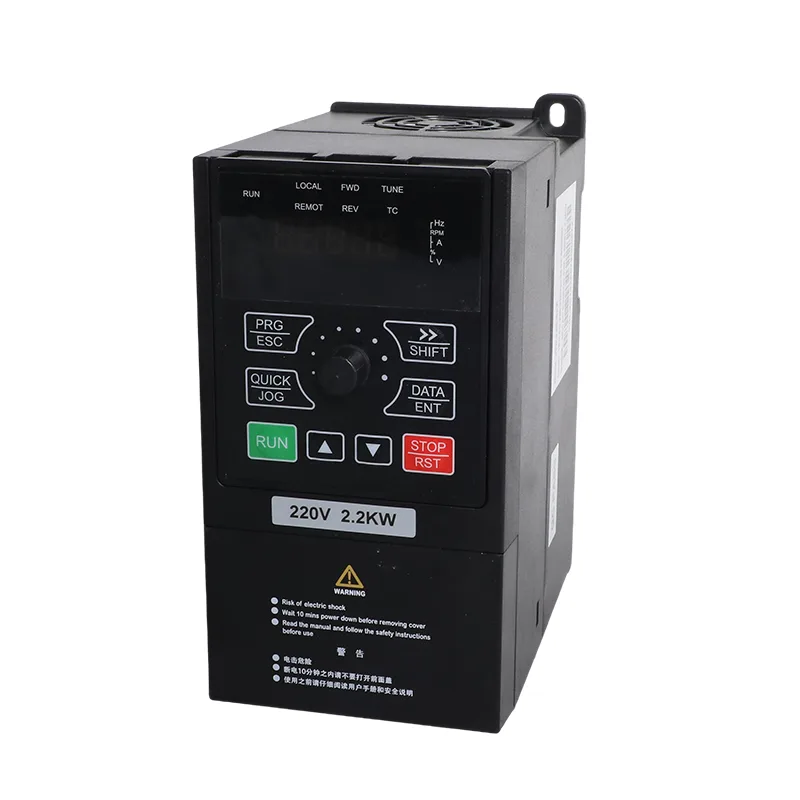

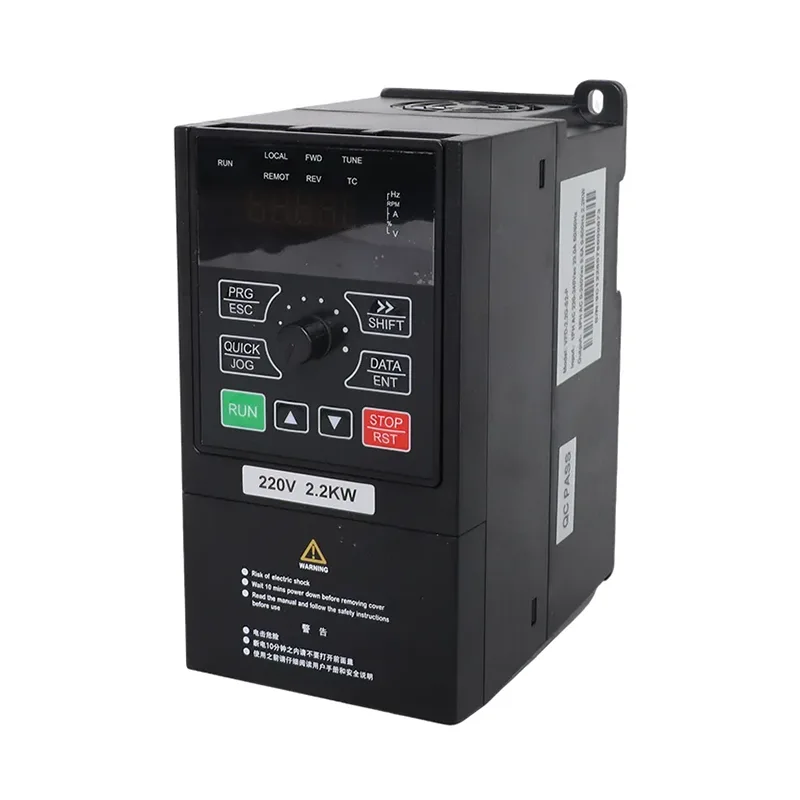

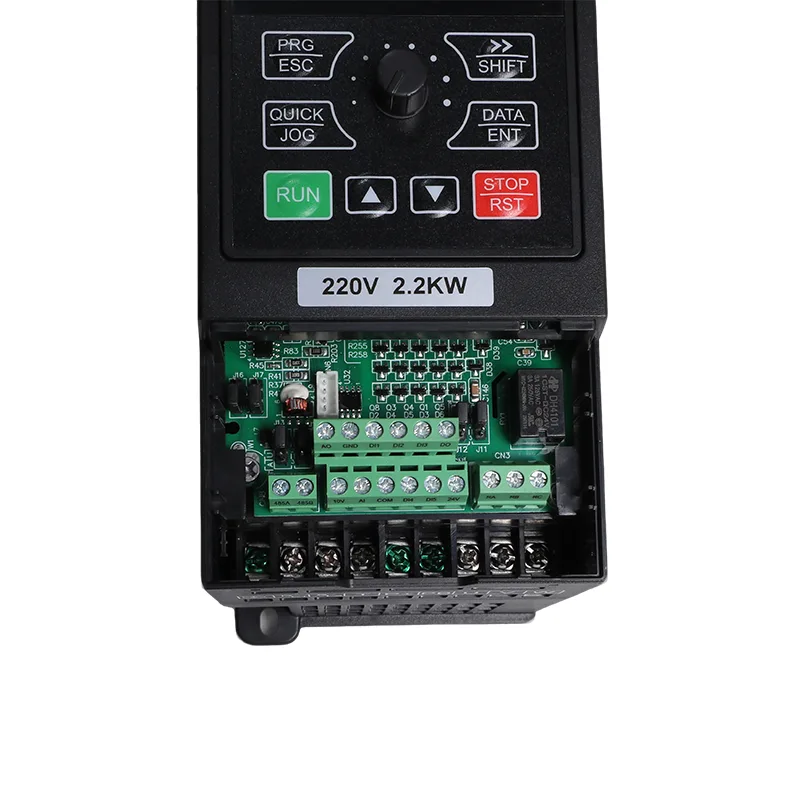

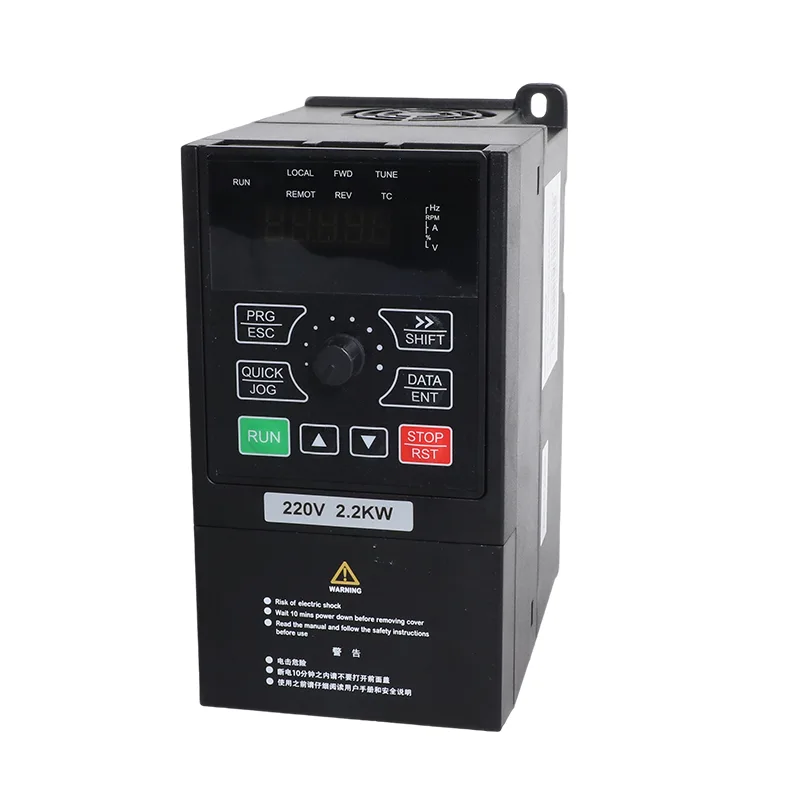

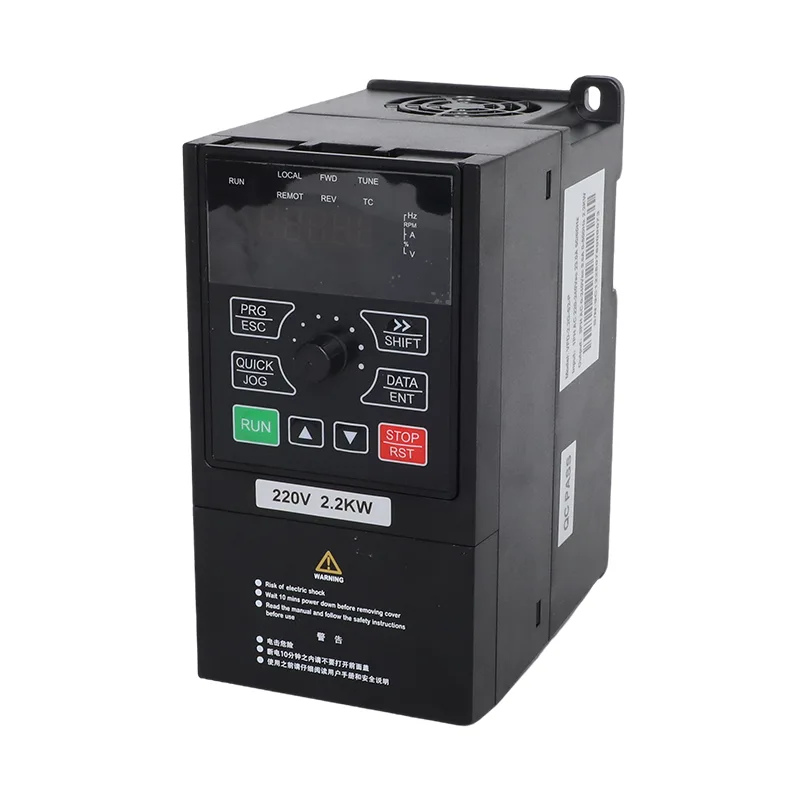

Pompa solare trifase 380 V da 7,5 kW/11 kW e inverter per uso generale VFD

La serie CSIVEI iMaster VFD-PC10 comprende i modelli VFD-PC10-7.5G-T4 e VFD-PC10-11G-T4-MK per applicazioni trifase 380 V. Le correnti di uscita elencate sono 17 A per il modello da 7,5 kW e 25 A per il modello da 11 kW. Entrambi i valori nominali sono utilizzati in sistemi di pompaggio ad energia solare e applicazioni di motori industriali compatibili, in base alle specifiche elettriche del convertitore selezionato.

In modalità pompa solare, la pompa solare trifase 380 V e l'inverter per uso generale VFD utilizzano l'energia CC proveniente da un array fotovoltaico e applicano il rilevamento del punto di massima potenza (MPPT) per controllare il motore in base all'ingresso solare disponibile. In modalità generica, fornisce il controllo del motore a frequenza variabile per pompe compatibili e altre apparecchiature. La modalità operativa viene selezionata tramite il parametro P8-00 in base all'applicazione richiesta e alla configurazione fornita.

Rispetto a un controller di velocità del motore di base, le funzioni PC10 elencate includono anche il monitoraggio del livello dell'acqua, il rilevamento del sottocarico e la segnalazione di guasti alla sonda. Queste funzioni sono rilevanti per i sistemi di pompaggio in cui la fonte d'acqua, il serbatoio di stoccaggio e il funzionamento della pompa devono essere monitorati attraverso l'azionamento.

Specifiche del modello

Scegli il modello confrontando la corrente nominale del motore con la corrente nominale di uscita dell'inverter, anziché fare affidamento solo sulla potenza del motore. Confermare l'esatto suffisso del modello, i requisiti della tensione di ingresso e i dati della targhetta applicabili prima dell'installazione.

Configurazione consigliata del pannello solare

Le configurazioni di riferimento riportate di seguito mostrano le quantità di moduli elencate per le due taglie di convertitore. Forniscono un punto di partenza per la progettazione del sistema fotovoltaico; la disposizione finale deve essere verificata rispetto ai dati elettrici del modulo selezionato, alla temperatura minima del sito e ai requisiti di pompaggio.

Tabella C. Specifiche generali (uguali per tutta la gamma iMaster)

Funzionamento della pompa solare e backup della rete

Le informazioni sulla serie PC10 descrivono una sequenza operativa automatica per installazioni configurate per l'energia solare e di rete. Nella configurazione documentata il parametro P8-15 seleziona il comportamento in modalità fornitura. Con P8-15 impostato su 0, l'azionamento funziona con l'energia solare quando disponibile e utilizza la rete secondo la logica di luce debole e di commutazione configurata.

Le informazioni sui parametri fornite elencano P8-16 come intervallo di funzionamento della rete, con un valore predefinito di 60 minuti, e P8-17 come il ritardo associato al ritorno al funzionamento solare, con un valore predefinito di 4 secondi. Confermare la sequenza supportata e le impostazioni predefinite dei parametri confrontandole con il manuale per il modello esatto e la versione del firmware prima della messa in servizio.

Per un sistema che utilizza una fonte di backup CA, la disposizione del cablaggio e della commutazione deve seguire lo schema elettrico applicabile. Confermare se è necessaria un'apparecchiatura di commutazione esterna; non dare per scontato che l'inverter da solo esegua tutte le funzioni di commutazione della sorgente.

Controllo del livello dell'acqua e monitoraggio della sonda

Per i sistemi condivisi di approvvigionamento idrico, irrigazione e acquacoltura, il funzionamento della pompa può dipendere sia dal livello dell'acqua nel serbatoio di stoccaggio sia dalla disponibilità di acqua alla fonte. I parametri PC10 elencati forniscono funzioni relative al rilevamento del livello dell'acqua, al monitoraggio del sottocarico e alla diagnostica dei guasti alla sonda.

Rilevamento del livello del serbatoio

Le informazioni sui parametri fornite identificano P8-18 per il rilevamento del livello dell'acqua AI, P8-19 per la soglia di livello completo e P8-20 per il ritardo di sospensione. Il segnale di livello e la soglia configurati determinano il modo in cui l'azionamento risponde alla condizione del serbatoio monitorato. Il tipo di sensore, il cablaggio e la sequenza di controllo effettiva devono seguire lo schema elettrico applicabile e le istruzioni dei parametri.

Monitoraggio dell'acqua di fonte e del sottocarico

Le informazioni sulla protezione dell'acqua di fonte utilizzano P8-24 per il livello di rilevamento del sottocarico, P8-25 per il tempo di rilevamento e P8-26 per l'impostazione di ripristino. Questi parametri sono rilevanti laddove una riduzione del carico del motore viene utilizzata per identificare una possibile mancanza d'acqua o una relativa condizione della pompa.

Segnalazione di guasti alla sonda

La sorgente fornita identifica P8-22 come soglia di monitoraggio del danneggiamento della sonda e E43 come la corrispondente indicazione di guasto della sonda. Confermare la definizione dell'allarme e le condizioni di rilevamento nel manuale del modello pertinente durante la configurazione o la risoluzione dei problemi del sistema.

Le funzioni di livello dell'acqua e di sottocarico dipendono dalla corretta selezione del sensore, dall'installazione e dalle impostazioni dei parametri. Dovrebbero essere commissionati e testati nelle condizioni specificate nella documentazione del prodotto.

Continuità di controllo e monitoraggio remoto

Le informazioni fornite sulla serie PC10 indicano che i comandi del pannello e i comandi di comunicazione possono essere mantenuti durante un ciclo di accensione. L'effettivo comportamento di riavvio deve essere verificato rispetto alla sorgente del comando configurata, ai parametri di riavvio e ai requisiti di sicurezza dell'applicazione.

RS485 Modbus RTU è elencato come interfaccia di comunicazione. La fonte identifica il parametro di monitoraggio U0-49 come lo stato della modalità di fornitura, dove 0 indica il funzionamento della rete e 1 indica il funzionamento solare. Queste informazioni possono essere utilizzate da un sistema di monitoraggio compatibile dopo aver confermato la definizione del registro e i valori di stato disponibili nella documentazione di comunicazione applicabile.

Il monitoraggio remoto è utile quando il convertitore di frequenza funziona presso un serbatoio dell'acqua, una stazione di irrigazione o un altro sito in cui il controller non è costantemente presidiato. È necessario testare l'impostazione della comunicazione per confermare che lo stato visualizzato corrisponda allo stato operativo effettivo.

Funzionamento dell'inverter per uso generale

Nella modalità per uso generale, l'inverter fornisce il controllo del motore a frequenza variabile per apparecchiature compatibili. I metodi di controllo elencati sono il controllo vettoriale sensorless (SVC) e il controllo V/F, con funzioni aggiuntive tra cui PID integrato, accelerazione e decelerazione regolabili, controllo JOG e comunicazione Modbus RTU.

La configurazione per uso generale può essere presa in considerazione per applicazioni compatibili come il drenaggio delle miniere, l'abbattimento delle polveri di cava, la circolazione industriale e le pompe di processo. Il modello deve essere adatto alla corrente nominale del motore, alle caratteristiche di carico, ai requisiti di accelerazione e al servizio operativo.

Il parametro P8-00 viene identificato nelle informazioni fornite come parametro di selezione della modalità operativa. La modalità deve essere configurata in base all'applicazione reale e alle istruzioni per il modello fornito. Qualsiasi cambiamento tra la pompa solare e il funzionamento per uso generale deve seguire la procedura di impostazione dei parametri e di messa in servizio prescritta.

Applicazioni tipiche

1. Approvvigionamento idrico della comunità e dei villaggi

Per il pompaggio dell'acqua di un pozzo o di un fiume verso un serbatoio di distribuzione, il funzionamento solare dell'unità e le funzioni di monitoraggio del livello elencate possono essere considerate parte della progettazione del sistema. La potenza del motore, la prevalenza della pompa, il volume d'acqua richiesto e il controllo del livello del serbatoio devono essere definiti prima di selezionare l'azionamento.

2. Cooperative di irrigazione e stazioni di pompaggio condivise

I sistemi di irrigazione condivisi possono utilizzare una pompa centrale per rifornire più campi o zone di irrigazione. La selezione dovrebbe riflettere il flusso richiesto, la prevalenza dinamica totale, il programma operativo giornaliero e la disponibilità di energia solare o di rete.

3. Allevamenti di pesci e gamberetti

Le pompe di scambio e di circolazione dell'acqua nei siti di acquacoltura possono utilizzare il controllo a frequenza variabile laddove la disposizione del motore e della pompa sia compatibile. Il programma di pompaggio richiesto e i controlli di gestione dell'acqua dovrebbero essere presi in considerazione insieme all'alimentazione elettrica del sito.

4. Gestione delle acque nelle miniere e nelle cave

Nella modalità per uso generale, l'azionamento può essere valutato per apparecchiature compatibili di drenaggio delle miniere, gestione dell'acqua di pozzo e pompaggio per l'abbattimento delle polveri. Verificare la potenza nominale del motore, le condizioni di carico, i requisiti ambientali e il metodo di controllo richiesto per l'installazione specifica.

5. Circolazione e raffreddamento industriale

La configurazione per uso generale può essere presa in considerazione per la circolazione compatibile dell'acqua di processo, il reintegro delle torri di raffreddamento e altri compiti di pompaggio industriale. La portata richiesta, la pressione operativa e le caratteristiche del motore devono essere valutate come parte della progettazione del sistema.

Specifiche tecniche

La custodia è classificata IP20 e non fornisce protezione contro l'ingresso di acqua. Il convertitore di frequenza deve essere installato in un ambiente interno o protetto con adeguata ventilazione e in conformità con la temperatura, l'umidità e i requisiti di installazione.

Domande frequenti

1. Quanto campo fotovoltaico è elencato per il modello da 11 kW?

Le configurazioni di riferimento fornite specificano tre stringhe da 18 moduli da 250 Wp o tre stringhe da 15 moduli da 300 Wp. Queste disposizioni corrispondono rispettivamente a 54 o 45 moduli e in entrambi i casi a una potenza nominale calcolata dell'array di 13,5 kWp. Il progetto finale della stringa deve essere verificato rispetto alla scheda tecnica del modulo, alla temperatura minima del sito e ai limiti di tensione CC dell'inverter.

2. La classificazione di 65 dBA significa che è necessaria una cabina acustica?

Le specifiche fornite elencano un livello di rumore massimo di 65 dBA. La necessità di un trattamento acustico aggiuntivo dipende dal luogo di installazione, dall'acustica della stanza, dalle apparecchiature operative e dai requisiti di rumore applicabili. Considerare l'ambiente di installazione quando si posiziona il convertitore di frequenza in un edificio occupato o in un locale tecnico chiuso.

3. Un convertitore può azionare più pompe?

La configurazione per uso generale deve essere adattata al carico totale e al metodo di controllo supportato. Per le applicazioni di controllo vettoriale, confermare la disposizione del motore applicabile nel manuale. Il funzionamento di più motori da un azionamento richiede che la corrente combinata rimanga entro i limiti nominali dell'azionamento e che ciascun motore disponga di un'adeguata protezione da sovraccarico. Seguire le istruzioni del produttore per la modalità di controllo selezionata.

4. Come si può monitorare l'attuale fonte di energia?

Le informazioni fornite identificano il parametro di monitoraggio U0-49 come indicatore della modalità di fornitura, dove 0 rappresenta il funzionamento della rete e 1 rappresenta il funzionamento solare. Il parametro può essere letto su Modbus RTU dove supportato. Confermare la definizione del registro e le impostazioni di comunicazione rispetto al manuale applicabile prima di integrarlo in un sistema di monitoraggio remoto.

5. Quale manutenzione ordinaria è necessaria?

Mantenere il dissipatore di calore e la ventola di raffreddamento liberi dalla polvere, ispezionare i terminali e i collegamenti elettrici secondo il programma di manutenzione e monitorare la temperatura ambiente e la ventilazione. L'intervallo di temperatura operativa elencato è compreso tra -10°C e 50°C, con declassamento superiore a 40°C. La guida sull'altitudine fornita specifica anche il declassamento sopra i 1000 m. Seguire le istruzioni esatte del modello per gli intervalli di ispezione e le procedure di manutenzione.

6. Questo inverter è limitato al pompaggio solare?

No. Le informazioni fornite sulla serie PC10 elencano la modalità pompa solare e la modalità inverter per uso generale. Il funzionamento della pompa solare include MPPT e le funzioni di protezione documentate relative al pompaggio, mentre il funzionamento per scopi generali supporta il controllo motore SVC o V/F, PID e Modbus RTU. Il parametro P8-00 è identificato come parametro di selezione della modalità. Confermare l'impostazione consentita e la procedura di modifica della modalità nel manuale specifico del modello.
