Pannello di controllo HVAC

Ogni pannello di controllo HVAC è progettato in base ai requisiti specifici del sistema meccanico che governa, che si tratti di una singola unità di trattamento dell'aria monoblocco, di un impianto di refrigerazione con più pompe e torri di raffreddamento o di un sistema di gestione della zona VAV a livello di edificio. L'alloggiamento del pannello ospita l'intera infrastruttura elettrica: isolamento dell'alimentazione in ingresso, protezione del circuito, avviatori motore (diretti in linea, stella-triangolo, avviatori statici o azionamenti a frequenza variabile), relè di controllo, interblocchi di sicurezza e un controller dedicato, in genere un PLC o DDC, con terminali per sensori di campo per ingressi di temperatura, umidità, pressione, flusso e qualità dell'aria. Un touchscreen HMI montato sulla porta o un display con tastiera offrono agli operatori la visibilità del sistema in tempo reale e il controllo dei parametri. La connettività tramite BACnet, Modbus o Ethernet/IP consente un'integrazione perfetta con i sistemi di gestione degli edifici (BMS). I gradi di protezione da IP42 a IP65 sono adatti per sale meccaniche interne, piattaforme per impianti su tetto e luoghi esterni esposti. Schemi di protezione completi coprono cortocircuito, sovraccarico, perdita di fase, sotto/sovratensione e dispersione a terra su ogni circuito, con interblocchi di sicurezza obbligatori cablati per lo spegnimento degli allarmi antincendio, protezione antigelo e a prova di flusso d'aria. Viene mantenuta la piena conformità agli standard IEC 61439-1/2, IEC 60364 e agli standard regionali di sicurezza elettrica.

Applicazioni ideali

Da un singolo dispositivo di trattamento dell'aria a un impianto centrale in tutto il campus, i pannelli di controllo HVAC forniscono l'intelligenza elettrica centralizzata che mantiene i sistemi meccanici in funzione in modo sicuro, efficiente e in coordinamento con la più ampia rete di automazione degli edifici.

Edifici per uffici commerciali e sviluppi ad uso misto

Grandi torri di uffici, centri commerciali e complessi ad uso misto gestiscono più unità di trattamento dell'aria, refrigeratori, torri di raffreddamento e zone di ventilazione. I pannelli di controllo HVAC centralizzano il controllo e la protezione di ciascun pacchetto meccanico: un pannello AHU che gestisce i ventilatori di mandata e ritorno, le serpentine di raffreddamento, le serrande dell'economizzatore e lo stato del filtro, oppure un pannello dell'impianto di refrigerazione che sequenzia più compressori, pompe primarie e secondarie e ventilatori delle torri di raffreddamento. L'integrazione con il BMS dell'edificio tramite BACnet/IP o Modbus consente ai gestori delle strutture di monitorare e regolare tutti i sistemi da una workstation centrale.

Impianti industriali e produttivi

Fabbriche, impianti di lavorazione e magazzini spesso richiedono una ventilazione dedicata e un raffreddamento di processo separato dal condizionamento dell'aria confortevole. I pannelli di controllo in questi ambienti gestiscono ventilatori di scarico ad alta potenza, unità di ricambio dell'aria, sistemi di raccolta delle polveri e refrigeratori di processo. Il controllo basato su PLC con protocolli di comunicazione industriale supporta una complessa logica di interblocco, come il coordinamento della ventilazione con il funzionamento della linea di produzione o lo scarico del forno di processo. Le custodie per carichi pesanti con protezione avanzata da polvere e umidità gestiscono le condizioni ambientali difficili.

Data center e strutture mission-critical

Il raffreddamento del data center è una funzione fondamentale 24 ore su 24, 7 giorni su 7. I pannelli di controllo HVAC che gestiscono i sistemi di trattamento dell'aria delle sale computer (CRAH), i condizionatori d'aria delle sale computer (CRAC), le pompe dell'acqua refrigerata e le ventole dei condensatori sono progettati per garantire ridondanza e affidabilità. Il doppio ingresso di alimentazione, l'integrazione dell'interruttore di trasferimento automatico e le uscite di allarme a prova di guasto garantiscono che il raffreddamento continui anche in caso di disturbi della rete. Il controllo ad alta precisione della temperatura e dell'umidità, con connettività Modbus/BACnet alla piattaforma di gestione dell'infrastruttura del data center (DCIM), fornisce il monitoraggio ambientale in tempo reale.

Ospedali e strutture sanitarie

Le sale operatorie, le stanze di isolamento, le camere bianche e i reparti generali richiedono ciascuno specifici rapporti tra qualità dell'aria, temperatura, umidità e pressione. I pannelli di controllo HVAC negli ambienti sanitari gestiscono questi ambienti precisi. Le funzioni di allarme critiche (temperatura alta/bassa, escursioni di umidità, perdita di flusso d'aria e stato del filtro) sono cablate alla chiamata degli infermieri dell'edificio o al sistema di monitoraggio centrale. I pannelli sono progettati per facilitare la manutenzione e incorporano strutture di isolamento che consentono il servizio senza arresto del sistema.

Hotel, resort e ospitalità

Il comfort dell'ospite è fondamentale. I pannelli di controllo HVAC gestiscono impianti di refrigerazione centralizzati, sistemi di caldaie, sistemi di trattamento dell'aria che servono spazi pubblici e controller di zona per ventilconvettori nei piani degli ospiti. Gli orari preprogrammati basati sull'occupazione riducono il consumo energetico durante i periodi di scarsa occupazione, garantendo al tempo stesso che le camere degli ospiti raggiungano i setpoint di comfort entro l'orario del check-in.

Campus educativi ed edifici istituzionali

Gli edifici universitari, le scuole e le strutture governative distribuite su più strutture beneficiano di piattaforme di pannelli di controllo HVAC standardizzate. La sala meccanica di ogni edificio è servita da pannelli dedicati per AHU, pompe e unità terminali, tutti collegati in rete a un BMS a livello di campus. L'approccio semplifica la formazione sulla manutenzione e la gestione dei pezzi di ricambio.

Approfondimento tecnico

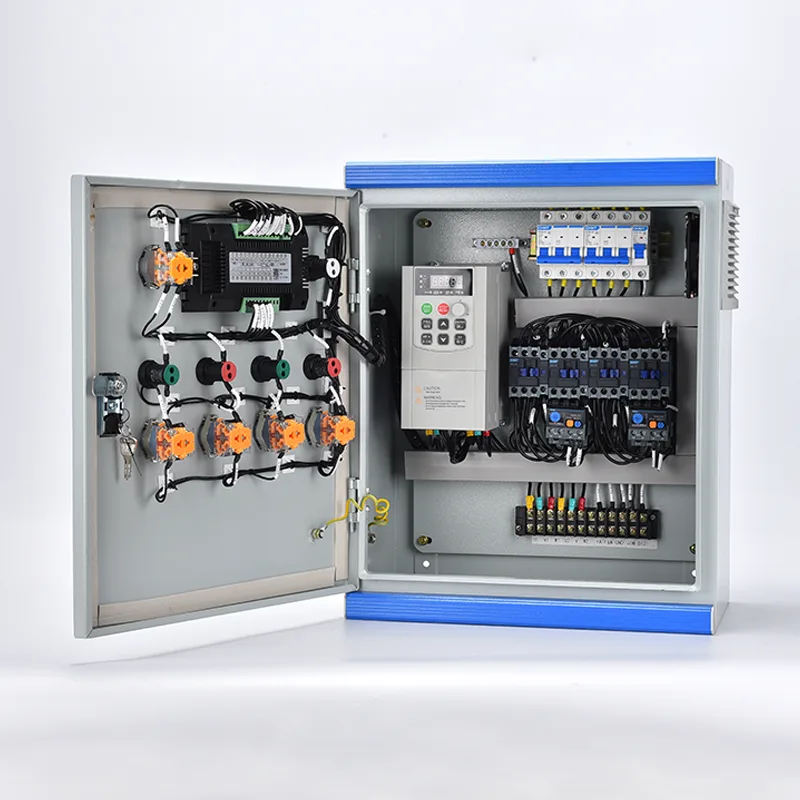

I pannelli di controllo HVAC sono progettati come gruppi completi di distribuzione dell'alimentazione, controllo motore e automazione, ciascuno progettato su misura per adattarsi al programma delle apparecchiature meccaniche e alle sequenze di funzionamento.

Distribuzione dell'alimentazione e protezione dei circuiti

La sezione in ingresso accetta alimentazione trifase (tipicamente 400 V/480 V, 50/60 Hz) tramite un sezionatore principale o un interruttore automatico bloccabile, con resistenza al cortocircuito calcolata per la corrente di guasto disponibile del sito. La distribuzione a valle è organizzata per funzione dell'apparecchiatura: rami separati per ventilatori, pompe, compressori e circuiti di controllo. La protezione del circuito del motore è fornita da interruttori magnetotermici o sezionatori con fusibile adattati alla corrente a pieno carico del motore, con relè di sovraccarico (elettronici o termici) che forniscono curve di intervento IEC Classe 10/20/30. L'alimentazione di controllo, in genere 24 V CA, 24 V CC o 230 V CA, deriva da un trasformatore di controllo dedicato con circuiti secondari dotati di fusibili indipendenti, che isola l'elettronica di controllo dai transitori lato alimentazione.

Metodi di controllo e avviamento del motore

A seconda delle dimensioni del motore, dei requisiti di coppia di avviamento e della tolleranza del sistema meccanico per la corrente di spunto, il pannello incorpora il metodo di avviamento appropriato:

●  Direct-on-line (DOL): per ventilatori e pompe più piccoli fino a circa 7,5 kW

●  Stella-triangolo: per motori di media potenza dove è richiesta una corrente di avviamento ridotta

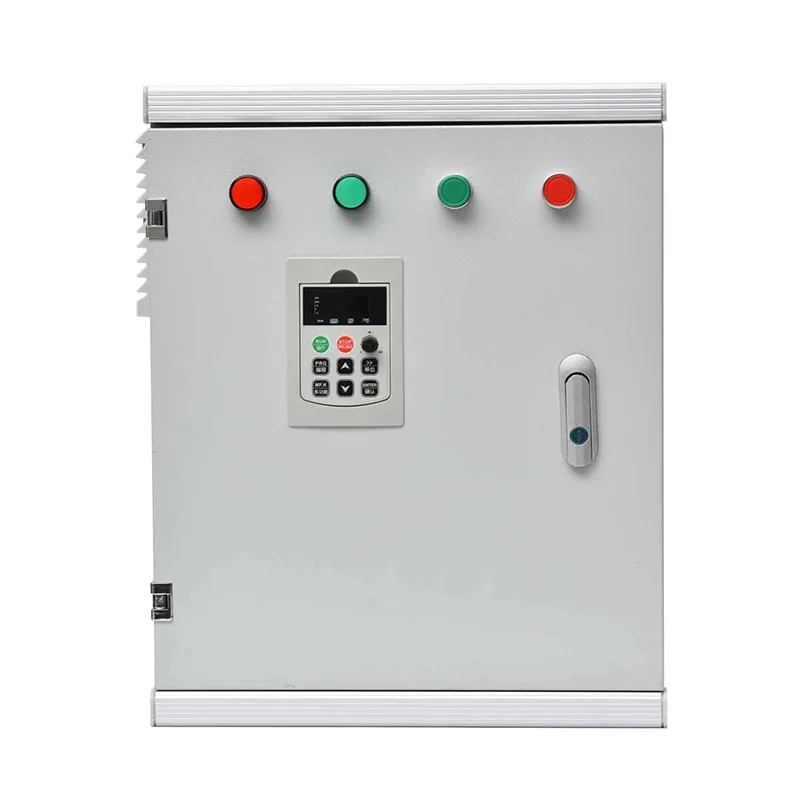

●  Avviatore statico: per pompe e ventilatori in cui l'accelerazione graduale elimina i colpi d'ariete o lo slittamento della cinghia

●  Azionamento a frequenza variabile (VFD): per applicazioni che richiedono la modulazione della velocità in base alla domanda, come ventilatori di mandata dell'AHU controllati dalla pressione statica del condotto o pompe secondarie dell'acqua refrigerata che rispondono alla pressione differenziale attraverso il circuito

I VFD sono specificati con attenuazione armonica incorporata (induttanze del collegamento CC) e filtri dV/dt in uscita laddove la lunghezza dei cavi supera i limiti del produttore. Tutti gli azionamenti sono configurati per la comunicazione seriale con il controller del pannello per il riferimento di velocità e il feedback di stato.

Piattaforma controller: PLC e DDC

L'architettura di controllo viene selezionata in base alla complessità dell'applicazione e ai requisiti di integrazione:

●  I controller DDC sono tipici delle applicazioni HVAC commerciali che si integrano in un BMS tramite BACnet MS/TP o BACnet/IP nativo. Le librerie di applicazioni preprogrammate coprono le sequenze standard di AHU, refrigeratori e caldaie.

●  Il controllo basato su PLC è specifico per ambienti industriali, sequenziamenti complessi di più compressori o laddove il sistema deve interfacciarsi con apparecchiature non HVAC come macchinari di processo. Le piattaforme PLC supportano la logica ladder, i blocchi funzione o la programmazione in testo strutturato, con comunicazione Profinet, Ethernet/IP o Modbus TCP.

● Entrambe le piattaforme eseguono la sequenza operativa definita: pianificazioni orarie, circuiti PID di temperatura/pressione, sequenza di avvio/arresto, generazione di allarmi e registrazione del tempo di esecuzione.

Interfaccia del sensore e cablaggio sul campo

Le morsettiere dedicate consentono il cablaggio sul campo di sensori di temperatura (termistori NTC, RTD, 4-20 mA), trasduttori e interruttori di pressione, sensori di umidità, interruttori di controllo del flusso d'aria montati su condotto, pressostati differenziali per lo stato del filtro e segnali di feedback di valvola/attuatore. Tutti gli ingressi analogici sono filtrati e protetti contro i transitori indotti. Gli ingressi digitali sono isolati individualmente tramite optoaccoppiatori o relè di interposizione. Il guasto del sensore viene rilevato e allarmato, con strategie di fallback configurabili, ad esempio, impostando per impostazione predefinita il funzionamento della ventola a velocità fissa in caso di perdita del sensore di pressione nel condotto.

HMI e interfaccia operatore

Un touchscreen HMI a colori montato sulla porta (tipicamente da 7 pollici o più) o indicatori LED e pulsanti discreti forniscono l'interfaccia operatore locale. L'HMI visualizza grafici sullo stato del sistema in tempo reale (temperatura, umidità, pressione, tempo di funzionamento delle apparecchiature, tendenze del consumo energetico) con dashboard configurabili dall'utente. La regolazione dei parametri è protetta da password con più livelli di accesso (operatore, supervisore, tecnico). L'annuncio degli allarmi include la registrazione degli eventi con timestamp e tracciamento del riconoscimento. Per i pannelli integrati nel BMS, l'HMI può fungere da strumento di override e messa in servizio locale piuttosto che da interfaccia quotidiana primaria.

Interblocchi di sicurezza e logica di protezione

Le funzioni di sicurezza critiche sono implementate in una logica cablata indipendente dal controller, garantendo un funzionamento a prova di errore anche in caso di guasto del processore:

●  Interfaccia allarme antincendio: l'ingresso del contatto privo di tensione dalla centrale antincendio forza l'arresto dell'AHU e la chiusura della serranda

●  Protezione antigelo: il termostato a bassa temperatura sulle batterie ad acqua fa scattare l'unità e apre la valvola per evitare lo scoppio della batteria

●  Controllo del flusso d'aria: il pressostato differenziale nel flusso d'aria impedisce l'eccitazione del riscaldatore elettrico o a gas senza un flusso d'aria verificato

●  Gli interruttori del refrigerante ad alta e bassa pressione proteggono i compressori

●  Interruttori sismici e a vibrazione ove richiesto dalla normativa locale

Tutti gli interblocchi di sicurezza sono cablati nel circuito di sgancio del relè di controllo principale o del PLC di sicurezza, garantendo lo spegnimento immediato e incondizionato.

Recinzione e costruzione ambientale

L'involucro del pannello è realizzato in lamiera elettrozincata o in acciaio inossidabile da 1,5 mm a 2,0 mm con finitura verniciata a polvere. Le valutazioni comuni includono:

●  IP42/IP43 per sale meccaniche interne con ambienti puliti e a temperatura controllata

●  IP54/IP55 per locali tecnici, recinzioni di impianti su tetti o luoghi semi-esposti

●  IP65 per installazioni esterne esposte a pioggia, polvere e sole diretto

La gestione termica attiva (ventilazione ad aria forzata filtrata con controllo termostatico della ventola) è inclusa per pannelli ad alta densità di VFD o ambienti di installazione con temperature elevate. Per gli armadi da esterno sono specificati una tettoia parasole, un riscaldatore anticondensa e hardware in acciaio inossidabile resistente alla corrosione.

Comunicazione e integrazione BMS

I gateway di comunicazione traducono il protocollo del controller nella dorsale BMS della struttura. Sono disponibili BACnet nativo (MS/TP o IP), Modbus RTU/TCP e adattatori LonWorks o Ethernet/IP opzionali. Tutti i punti monitorati (temperature, pressioni, portate, stato delle apparecchiature, ore di funzionamento, dati energetici e stati di allarme) sono resi visibili al BMS. La regolazione remota dei setpoint e la gestione della pianificazione consentono l'ottimizzazione energetica centralizzata nell'intero portafoglio di edifici.

Caratteristiche di efficienza energetica

Il contatore di potenza integrato opzionale misura il consumo a livello di pannello o del singolo carico. Il controller può eseguire sequenze di ottimizzazione energetica come il freecooling con economizzatore, ventilazione controllata su richiesta (basata su CO₂), avvio/arresto ottimale e ripristino della temperatura dell'acqua refrigerata in base alle condizioni esterne, riducendo il consumo energetico annuale HVAC dal 15% al ​​25% rispetto al controllo a parametri fissi.

4.Domande frequenti

D1: Il pannello di controllo HVAC è un prodotto standard o progettato su misura per ciascun progetto?

Ogni pannello è progettato su misura per corrispondere al programma delle apparecchiature meccaniche, alla sequenza operativa e all'elenco dei carichi elettrici del progetto. I nostri ingegneri applicativi lavorano in base al P&ID, alle schede tecniche delle apparecchiature e alle specifiche di controllo. Architetture interne standardizzate e librerie di componenti garantiscono una qualità costante soddisfacendo al tempo stesso i requisiti specifici del sito.

Q2: Quale piattaforma di controllo utilizzate: PLC o DDC?

Offriamo entrambi e consiglieremo la piattaforma appropriata in base al tuo progetto. I controller DDC (nativi BACnet) sono adatti alle applicazioni di edifici commerciali con integrazione BMS. I PLC sono specificati per impianti industriali, sequenze complesse o dove è richiesta l'integrazione con apparecchiature non HVAC. È disponibile il supporto multi-vendor: collaboriamo con marchi leader e possiamo anche fornire alternative a piattaforma aperta.

Q3: Quali apparecchiature HVAC possono controllare il pannello?

I nostri pannelli sono configurati per tutte le comuni apparecchiature HVAC: unità di trattamento dell'aria (a volume costante e VAV), unità da tetto monoblocco, impianti di refrigerazione (raffreddati ad aria e ad acqua), sistemi di caldaie, torri di raffreddamento, sistemi di pompaggio (primari, secondari e terziari), ventilconvettori, ventilatori a recupero di calore e sistemi di scarico/estrazione fumi. I quadri multi-apparecchiatura che gestiscono un'intera sala meccanica sono un'offerta standard.

Q4: Il pannello può integrarsi con il nostro sistema di gestione degli edifici esistente?

SÌ. Sono disponibili protocolli di comunicazione tra cui BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP e LonWorks. Confermeremo il protocollo specifico, la velocità di trasmissione e l'elenco dei punti durante la fase di progettazione per garantire una perfetta integrazione plug-and-play con il tuo BMS.

Q5: Quali standard di sicurezza e certificazioni soddisfano i pannelli?

I pannelli sono progettati e testati secondo la norma IEC 61439-1/2 per quadri e gruppi di controllo a bassa tensione. Tutti i componenti riportano la marcatura CE. Sono disponibili ulteriori certificazioni regionali (UL, UKCA, ecc.). Con ogni pannello viene fornita la documentazione completa del test di accettazione in fabbrica (FAT), inclusa la verifica del circuito, il test della resistenza di isolamento, il test della sequenza funzionale e la convalida dell'interblocco di sicurezza.

Q6: Come viene testato il pannello prima della spedizione?

Ogni pannello viene sottoposto a un test completo di accettazione in fabbrica che comprende: verifica del cablaggio punto a punto, test della resistenza di isolamento (circuiti di alimentazione e controllo), test funzionale completo di tutti gli avviatori e gli azionamenti del motore, controllo del circuito I/O del controller, test simulato della sequenza operativa rispetto alla descrizione del controllo approvata, test dell'interfaccia HMI e di comunicazione e verifica della funzione di interblocco di sicurezza. Insieme al pannello viene fornito un rapporto FAT dettagliato.

Q7: Quale manutenzione è necessaria dopo l'installazione?

La manutenzione annuale consigliata comprende: imaging termico dei collegamenti di alimentazione per identificare terminazioni allentate, controllo funzionale degli interblocchi di sicurezza e degli arresti di emergenza, verifica della calibrazione del sensore, ispezione delle ventole di raffreddamento e delle condizioni del filtro e pulizia generale delle parti interne dell'involucro. Tutti i componenti sono accessibili attraverso le porte anteriori; i ricambi critici come fusibili e bobine di contattori sono identificati nel manuale di manutenzione fornito.

Q8: Potete supportare la messa in servizio sul campo?

Il supporto per la messa in servizio remota tramite videochiamata è incluso in ogni pannello. I servizi di messa in servizio in loco e di integrazione BMS possono essere organizzati a seconda dell'ubicazione e della portata del progetto.

Un nuovo terminal aeroportuale internazionale: implementazione del pannello di controllo HVAC

Sfondo

Un importante aeroporto internazionale del Medio Oriente ha costruito un nuovo terminal passeggeri per soddisfare la crescente domanda di capacità. Il terminal, che si estende su una superficie di oltre 700.000 metri quadrati, richiedeva un'infrastruttura HVAC completa per mantenere il comfort dei passeggeri nelle sale partenze, negli atri arrivi, nelle zone commerciali, nelle lounge e nelle aree di smistamento bagagli con temperature esterne estreme che raggiungono i 50°C.

La sfida

La progettazione meccanica prevedeva un impianto di refrigerazione centrale con 12 refrigeratori centrifughi raffreddati ad acqua, 48 unità di trattamento dell'aria da 15 kW a 160 kW, numerosi set di pompe per acqua refrigerata (primaria e secondaria), ventilatori per torri di raffreddamento, ventilatori per il recupero di energia e ventilazione dedicata per la movimentazione dei bagagli e le aree degli impianti. Tutte le apparecchiature sono state distribuite su più piani meccanici e recinzioni per impianti sul tetto.

L'appaltatore elettrico del progetto ha dovuto affrontare un programma di costruzione difficile. La realizzazione in loco di pannelli di controllo individuali per ciascuna apparecchiatura richiederebbe un gran numero di elettricisti sul posto per periodi prolungati, introdurrebbe variazioni di qualità e rischierebbe errori di coordinamento tra i subappaltatori del settore elettrico e dei controlli. L'operatore aeroportuale ha inoltre richiesto la completa integrazione di BACnet con il BMS aziendale della struttura per la gestione energetica centralizzata e la manutenzione predittiva.

Perché pannelli di controllo HVAC progettati in fabbrica?

Il team del progetto ha deciso di procurarsi tutti i pannelli di controllo HVAC come gruppi pre-testati e ingegnerizzati in fabbrica. I vantaggi sono stati decisivi:

●  Ogni pannello è stato progettato in base al programma delle attrezzature meccaniche e alla sequenza operativa del consulente per i controlli, garantendo una corrispondenza individuale tra ciascun pannello e l'attrezzatura assegnata.

●  Tutta la distribuzione interna dell'alimentazione, la protezione del motore, i VFD, il cablaggio di controllo, la logica PLC/DDC e la configurazione dell'HMI sono stati completamente assemblati e testati in fabbrica prima della spedizione, riducendo i tempi in loco per il montaggio del pannello, il collegamento dell'alimentazione in ingresso e la terminazione dei cavi dei sensori di campo.

●  Il gateway di comunicazione BACnet è stato preconfigurato e un elenco completo dei punti è stato fornito all'integratore BMS prima dell'arrivo dei pannelli, eliminando il lungo debugging del protocollo sul campo.

●  Gli interblocchi di sicurezza (spegnimento allarme antincendio, protezione antigelo per batterie ad acqua refrigerata, interblocco di controllo del flusso d'aria per riscaldatori elettrici) sono stati cablati in fabbrica con verifica documentata, soddisfacendo i severi requisiti di sicurezza delle autorità aeroportuali.

●  La progettazione coerente dei pannelli in tutte le 48 AHU ha semplificato la formazione degli operatori e lo stoccaggio dei pezzi di ricambio per il team di manutenzione dell'aeroporto.

Distribuzione

Sono stati prodotti e consegnati ottantasei pannelli di controllo HVAC, che coprono refrigeratori, pompe, AHU e sistemi di recupero energetico. Le dimensioni dei pannelli variavano da armadi compatti con montaggio a parete per piccole unità di ventilazione ad armadi a pavimento multi-sezione per AHU da 160 kW con VFD integrati. Tutti i pannelli incorporavano gateway di comunicazione BACnet/IP e touchscreen HMI montati sulla porta per l'accesso dell'operatore locale. I pannelli sono stati spediti preprogrammati e testati FAT, con il pacchetto di documentazione di ciascun pannello comprendente schemi elettrici as-built, stampe della logica del controller e certificati FAT.

Risultati

●  Il tempo di messa in servizio in loco è stato ridotto di circa il 50% rispetto alle stime di budget basate sui pannelli tradizionali fabbricati in loco, aiutando il terminale a rispettare la scadenza di apertura.

●  Il programma FAT di fabbrica ha identificato e corretto 12 conflitti logici di sequenza durante il pre-test, problemi che altrimenti sarebbero emersi durante una costosa risoluzione dei problemi in loco.

●  L'integrazione completa di BACnet con il BMS dell'aeroporto è stata raggiunta entro tre settimane dall'attivazione del pannello, con tutti gli 86 pannelli che riportavano dati operativi e accettavano comandi di supervisione.

●  Nel primo anno di funzionamento, i dati registrati dal BMS hanno consentito al team della struttura di ottimizzare i programmi di ripristino della temperatura dell'acqua refrigerata, ottenendo una riduzione del 12% del consumo energetico dell'impianto di refrigerazione rispetto al progetto di riferimento originale.

●  L'appaltatore della manutenzione dell'aeroporto ha segnalato un lavoro correttivo minimo, attribuendo il merito alla progettazione standardizzata del pannello e alla documentazione completa per l'efficiente familiarizzazione del team.
