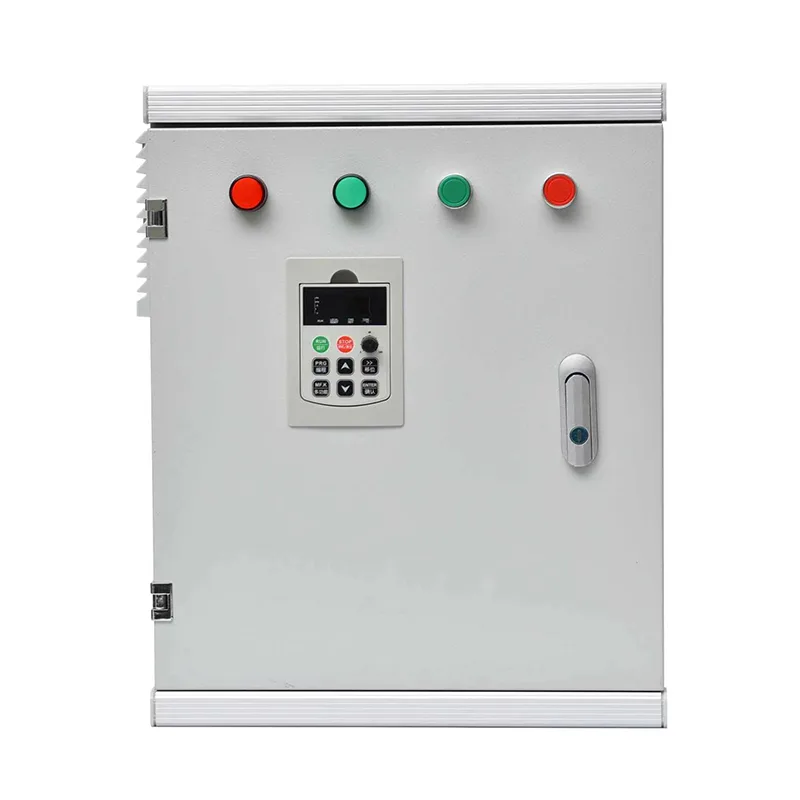

L'armadio Soft Starter offerto dal produttore leader cinese Csivei comprende un'unità soft starter trifase (con potenza nominale da 7,5 a 800 kW, 380-690 V), un interruttore automatico in ingresso o un sezionatore con fusibile, un contattore di bypass integrato, un relè di sovraccarico del motore e un trasformatore di controllo. Le caratteristiche di avvio (limite di corrente programmabile, tempo di rampa di tensione e coppia iniziale) vengono impostate tramite una tastiera digitale o un HMI. Le funzioni opzionali includono una rampa di arresto graduale per i sistemi di pompaggio per evitare colpi d'ariete. La protezione copre cortocircuito, sovraccarico, perdita di fase, sotto/sovratensione e sovratemperatura del tiristore. La comunicazione standard tramite Modbus RTU consente la connessione al DCS o allo SCADA dell'impianto; sono disponibili Profibus, Profinet o Ethernet/IP opzionali. L'armadio da pavimento è realizzato in acciaio zincato con finitura verniciata a polvere, classificato da IP42 a IP55, adatto per locali elettrici interni e ambienti industriali polverosi.
Per i motori che funzionano a velocità fissa ma richiedono un avviamento delicato per proteggere le apparecchiature azionate e le reti elettriche, l'armadio Soft Starter fornisce un'alternativa compatta e a bassa manutenzione agli avviatori diretti o stella-triangolo.
Le pompe di aspirazione, booster e trasferimento dell'acqua grezza beneficiano dell'avviamento graduale, che elimina i colpi d'ariete nelle tubazioni e riduce l'usura meccanica delle giranti e dei giunti delle pompe. La funzione soft-stop integrata smorza ulteriormente il battito della valvola di ritegno e i picchi di pressione. Il funzionamento in bypass durante il funzionamento a regime garantisce una generazione minima di calore nell'armadio, anche nelle stazioni di pompaggio con ventilazione limitata.
I refrigeratori, i ventilatori delle torri di raffreddamento e i motori delle unità di trattamento dell'aria di grandi dimensioni negli edifici commerciali possono assorbire elevate correnti di avviamento che provocano lo sfarfallio delle luci e sollecitano i controlli del generatore. Gli armadi soft starter limitano la corrente di spunto a 3-4 volte il pieno carico, prevenendo cali di tensione. I contattori di bypass eliminano le continue perdite dei tiristori, mantenendo l'efficienza energetica del sistema durante le lunghe ore di funzionamento dell'edificio.
I trasportatori a nastro e i frantoi da roccia richiedono un'applicazione delicata della coppia durante l'avviamento per proteggere i riduttori, le giunzioni dei nastri e i giunti dai carichi d'urto. La funzione di kick-start regolabile dell'avviatore statico fornisce un breve impulso di coppia elevata prima della rampa, superando l'attrito di spunto di una cinghia a pieno carico. Una volta che il motore è in funzione, il contattore di bypass garantisce un funzionamento fresco ed efficiente dal punto di vista energetico in ambienti polverosi e ad alta temperatura.
I compressori a vite e alternativi negli impianti di produzione, insieme ai miscelatori e agli agitatori nei processi chimici, si avviano sotto carico e necessitano di un'accelerazione graduale. Gli avviatori statici eliminano i transitori di coppia improvvisi che accelerano l'usura dei cuscinetti e delle palette, mentre il funzionamento in bypass garantisce l'assenza di perdite di tiristori durante i lunghi funzionamenti continui.
Le pompe sommergibili per pozzi profondi e i grandi sistemi di irrigazione in aree remote si affidano ad avviatori statici per proteggere gli alberi delle pompe e gli involucri dei pozzi dalla coppia di avviamento. Gli armadi sono compatibili con l'alimentazione del generatore, poiché la corrente di spunto ridotta consente a un generatore più piccolo di avviare una pompa più grande. Il funzionamento in bypass riduce il consumo di carburante durante la stagione irrigua.

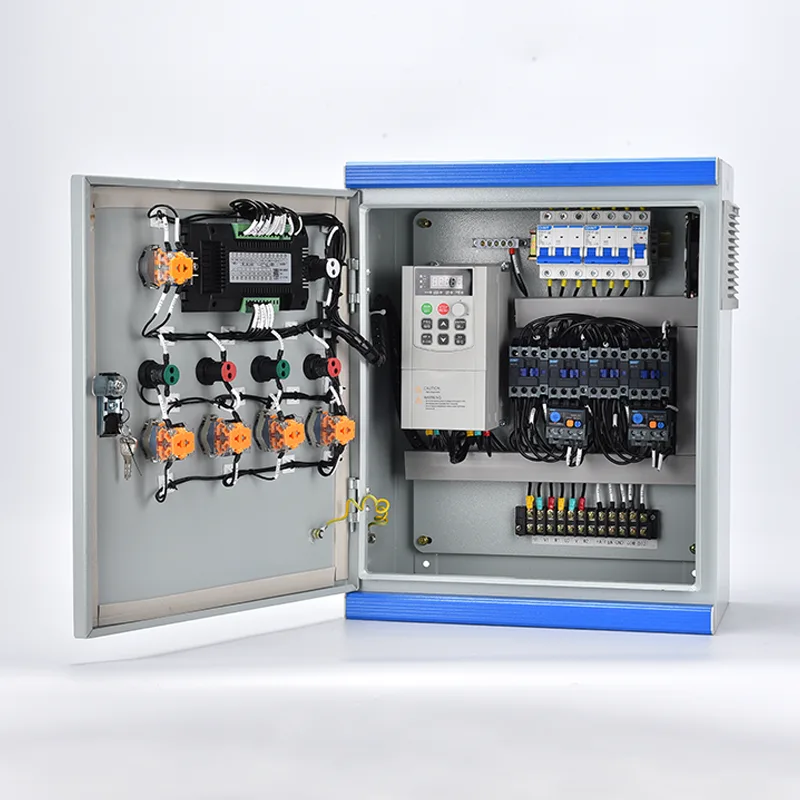

L'armadio Soft Starter integra un soft starter basato su tiristori con protezione completa del motore e del circuito in un unico involucro precablato, ottimizzato per il controllo di motori industriali a velocità fissa.
L'avviatore statico controlla sei raddrizzatori controllati al silicio (SCR) antiparalleli, una coppia per fase, per aumentare gradualmente la tensione del motore da un livello di coppia iniziale regolabile (tipicamente 30–60% del valore nominale) alla tensione completa su un tempo di rampa impostato dall'utente (0,5–60 secondi). Durante l'accelerazione, la corrente è limitata a un multiplo definito della corrente a pieno carico, in genere 3–5 volte, evitando il sovraccarico del trasformatore o del generatore. Quando il motore si avvicina alla velocità sincrona, un algoritmo interno rileva la caduta di corrente e segnala la chiusura di un contattore di bypass, collegando direttamente il motore alla rete. Ciò devia la corrente dagli SCR, eliminando le perdite di conduzione e la generazione di calore.
Dopo l'avviamento, tutta la corrente del motore scorre attraverso il contattore di bypass meccanico, progettato per il servizio continuo. Gli SCR rimangono disattivati, quindi l'avviatore statico non contribuisce in alcun modo all'aumento termico. Questo è un vantaggio chiave rispetto ai VFD nelle applicazioni a velocità fissa: l'armadio funziona a basse temperature e richiede una ventilazione minima. Se viene selezionato un arresto graduale, il bypass si apre allo spegnimento e gli SCR si reinseriscono per ridurre gradualmente la tensione, prevenendo il colpo d'ariete.
L'armadio fornisce una protezione completa del motore tramite un interruttore magnetotermico e un relè di sovraccarico elettronico con rilevamento della perdita di fase e dello squilibrio di corrente. La protezione da cortocircuito è coordinata per preservare l'integrità dell'SCR. Ulteriori protezioni includono:
● Protezione da sotto/sovratensione, spegnimento prima di danni al motore dovuti ad anomalie di tensione
● Rilevamento della sovratemperatura del tiristore, con allarme e fase di sgancio
● Rilevamento di inversione di fase e perdita di fase
● Protezione da stallo e rotore bloccato tramite relè
Gli interblocchi di sicurezza esterni (ad esempio, arresto di emergenza, interruttore di vibrazione) sono collegati al circuito di controllo tramite terminali dedicati.
Una tastiera digitale con display LCD sull'unità di avviamento fornisce l'impostazione dei parametri locali, il controllo di avvio/arresto e l'indicazione dello stato, inclusi corrente del motore, tensione e codici di errore. Per gli armadi più grandi è possibile integrare un HMI montato sulla porta. Lo standard RS485 Modbus RTU consente l'avvio/arresto remoto, il download dei parametri e la segnalazione degli allarmi a un DCS o SCADA. Per reti di impianti impegnative sono disponibili Profibus DP, Profinet o gateway Ethernet/IP.
L'armadio a pavimento è realizzato in lamiera di acciaio zincato di grosso spessore con finitura verniciata a polvere resistente alle intemperie. Poiché il calore del tiristore viene generato solo durante le rampe di avvio e arresto della durata di alcuni secondi, il raffreddamento a convezione naturale è spesso sufficiente per gli armadietti interni. Per le unità ad alta potenza o ambienti ad alta temperatura sono forniti ventilatori ad aria forzata filtrata con controllo termostatico. Il grado di protezione standard va da IP42 a IP54; valutazioni più elevate sono disponibili per ambienti polverosi o esterni.
Ogni armadio viene sottoposto a un test di accettazione in fabbrica che comprende: misurazione della resistenza di isolamento del circuito di alimentazione, verifica del circuito di accensione SCR, funzionamento del contattore di bypass e test funzionale di tutti i profili di avvio/arresto programmati e delle funzioni di protezione. Il gruppo è progettato e testato secondo la norma IEC 61439-1/2 e tutti i circuiti di controllo sono testati secondo gli standard applicabili sull'immunità al rumore.
Q1: Quando dovrei scegliere un armadio per avviatore statico rispetto a un avviatore VFD o DOL?
Scegli un avviatore statico quando hai bisogno di un'accelerazione graduale del motore e di una corrente di spunto ridotta ma non richiedi una variazione continua della velocità. Gli avviatori statici sono più semplici, generano meno calore, costano meno e sono più compatti dei VFD. Rispetto ai DOL eliminano i picchi di corrente e gli shock meccanici. Rispetto ai modelli stella-triangolo, forniscono parametri di avvio completamente regolabili e possono eseguire l'arresto graduale dei sistemi di pompaggio.
Q2: Quali dimensioni del motore può ospitare l'armadio?
Gli armadi standard sono configurati per motori da 7,5 kW a 800 kW a 400 V (trifase), con valori nominali di 690 V disponibili per motori più grandi. Adegueremo l'avviatore statico, il contattore di bypass e l'interruttore automatico alla corrente di targa del motore. Sono possibili configurazioni personalizzate per potenze superiori.
D3: L'armadio dell'avviatore statico supporta l'avviamento di più motori?
Sì, in sequenza: un unico soft starter può avviare più motori uno dopo l'altro, ciascuno con il proprio contattore di uscita. Dopo che il primo motore ha raggiunto la massima velocità ed ha effettuato il bypass, l'avviatore statico si disconnette da esso e si collega al secondo motore e così via. Ciò riduce i costi quando più pompe o ventilatori di dimensioni simili condividono una stazione. Tuttavia, tutti i motori devono avere parametri di avvio uguali o simili.
Q4: Cosa succede se l'avviatore statico si guasta mentre il motore è in funzione?
Una volta che il motore è alla massima velocità e il contattore di bypass è chiuso, il motore funziona direttamente dalla rete elettrica. Se la scheda di controllo dell'avviatore statico si guasta o gli SCR sono danneggiati, il motore continua a funzionare senza alcun problema. L'anomalia riguarderà solo il successivo tentativo di avviamento. Questa sicurezza intrinseca rappresenta un importante vantaggio operativo.
Q5: Quanto dura la rampa di avvio graduale e può essere regolata?
Il tempo di rampa della tensione è completamente regolabile, generalmente da 0,5 a 60 secondi, e può essere ulteriormente esteso se necessario. Anche la tensione di avviamento iniziale (kick start) è regolabile. La rampa ottimale è determinata dal motore e dal carico: sufficientemente lunga da eliminare gli shock meccanici, sufficientemente breve da limitare il riscaldamento dei tiristori durante l'avvio.
D6: L'avviatore statico è in grado di gestire avviamenti frequenti?
Un avviatore statico è progettato per un numero specifico di avviamenti all'ora (in genere fino a 10 avviamenti per carichi pesanti). Questa valutazione dipende dall'impostazione della corrente di avvio, dal tempo di rampa e dalle dimensioni del motore. Per le applicazioni che comportano avvii molto frequenti (ad esempio, trasportatori indicizzati), un VFD può essere più appropriato. Consultateci con il vostro ciclo di lavoro per il corretto dimensionamento.
Q7: Che manutenzione richiede l'armadio?
La manutenzione regolare è minima: controllo visivo annuale delle terminazioni di alimentazione, pulizia dei filtri di ventilazione (se presenti) e controllo funzionale del contattore di bypass. Gli SCR non hanno parti in movimento e non si usurano. Il contattore di bypass è il principale componente soggetto a manutenzione, con una durata meccanica che generalmente supera un milione di operazioni, che si traduce in anni di servizio.
D8: L'avviatore statico crea armoniche sulla rete di alimentazione?
Gli avviatori statici a tiristori generano correnti armoniche solo durante le brevi rampe di avvio e arresto graduale. Durante il funzionamento in bypass a regime, il motore assorbe corrente sinusoidale, quindi non vengono prodotte armoniche. Ciò li rende più compatibili con la rete rispetto agli azionamenti CA, che possono generare armoniche continue se non filtrati.
Un'autorità idrica regionale nell'Europa orientale ha gestito una rete di 20 stazioni di pompaggio booster remote, ciascuna con 2-4 pompe convenzionali avviate direttamente in linea (DOL) da 37 a 132 kW. Le stazioni erano fondamentali per la distribuzione dell'acqua in diverse città, ma problemi ricorrenti causavano costi operativi inaccettabili e interruzioni del servizio.
Il problema principale era elettrico. L’improvvisa corrente di avviamento DOL – fino a 7 volte il pieno carico – ha causato gravi cali di tensione sulle deboli linee di distribuzione rurale. Questo ha fatto scattare i relè di protezione nelle sottostazioni vicine, interrompendo occasionalmente l'alimentazione alla stazione di pompaggio stessa. L'autorità ha inoltre dovuto affrontare elevati costi di manutenzione meccanica: colpi d'ariete durante l'avvio e l'arresto della pompa, giunti dei tubi rotti frequentemente e valvole di ritegno danneggiate, mentre l'applicazione improvvisa della coppia ha ridotto la durata dei cuscinetti e dei giunti della pompa. Le stazioni erano senza personale e situate in aree remote, quindi qualsiasi attrezzatura doveva essere robusta, semplice e in grado di segnalare guasti a distanza.
L'autorità ha valutato sia i VFD che gli avviatori statici. I VFD offrivano il controllo della velocità ma erano ritenuti eccessivi: le pompe erano progettate per funzionare a velocità fissa rispetto a una curva di sistema statica, dove le valvole di strozzamento fornivano già la regolazione del flusso. Gli armadi soft starter offrivano la soluzione ideale: eliminavano i picchi di corrente di avviamento e i colpi d'ariete senza introdurre continue perdite di azionamento o complessi sistemi di raffreddamento.
● Il contattore di bypass interno dell'avviatore statico fa sì che, una volta in funzione, il motore assorba energia senza perdite di tiristori, mantenendo al minimo la generazione di calore dell'armadio nelle sale pompe non ventilate.
● La funzione di arresto graduale rallenta gradualmente la pompa durante l'arresto, eliminando lo shock di pressione che ha causato il colpo d'ariete.
● La semplice interfaccia digitale degli armadi e la connessione Modbus RS485 si integrano direttamente nella rete SCADA emergente dell'autorità, consentendo la segnalazione dei guasti senza visite in loco.
● La corrente di spunto ridotta ha fatto sì che i gruppi elettrogeni esistenti (utilizzati durante le interruzioni della rete) potessero avviare le stesse pompe senza problematiche cadute di tensione, estendendo l'effettiva capacità di backup.
Venti armadi di soft starter standardizzati (da 45 a 160 A) sono stati fabbricati, testati in fabbrica e installati nelle sale pompe esistenti per oltre sei mesi. Ogni armadio comprendeva un interruttore principale, un avviatore statico con contattore di bypass, un relè elettronico di sovraccarico, comunicazione Modbus e un involucro IP54 resistente alla pioggia. La messa in servizio prevedeva la semplice immissione dei parametri per il tempo di rampa e il limite di corrente, nonché il collegamento di un singolo cavo Modbus all'unità terminale remota della stazione.
● I disturbi della tensione di rete derivanti dall'avvio della pompa sono stati eliminati. Dopo l'ammodernamento non sono stati registrati ulteriori interventi nella sottostazione.
● Le riparazioni dei tubi sono state ridotte di oltre l'80% nel primo anno, poiché il colpo d'ariete durante l'avvio e l'arresto è stato eliminato grazie alla profilatura soft-start e soft-stop.
● Le sostituzioni dei cuscinetti e delle guarnizioni della pompa hanno mostrato un calo misurabile, attribuito all'avviamento regolare e a bassa coppia.
● Il design del bypass garantisce che le centrali elettriche rimangano fresche, anche durante i periodi prolungati di funzionamento delle pompe ad alta richiesta; non si sono verificati guasti al raffreddamento dell'armadio.
● L'autorità ora riceve lo stato di avvio/arresto in tempo reale, la corrente di avvio e i registri dei guasti da ciascuna stazione sul proprio SCADA, consentendo una risposta predittiva anziché chiamate di emergenza.
● Dopo un anno, l'autorità ha ampliato il programma a dieci stazioni aggiuntive, adottando l'armadio soft starter come standard per tutti i progetti di retrofit da DOL a soft.
