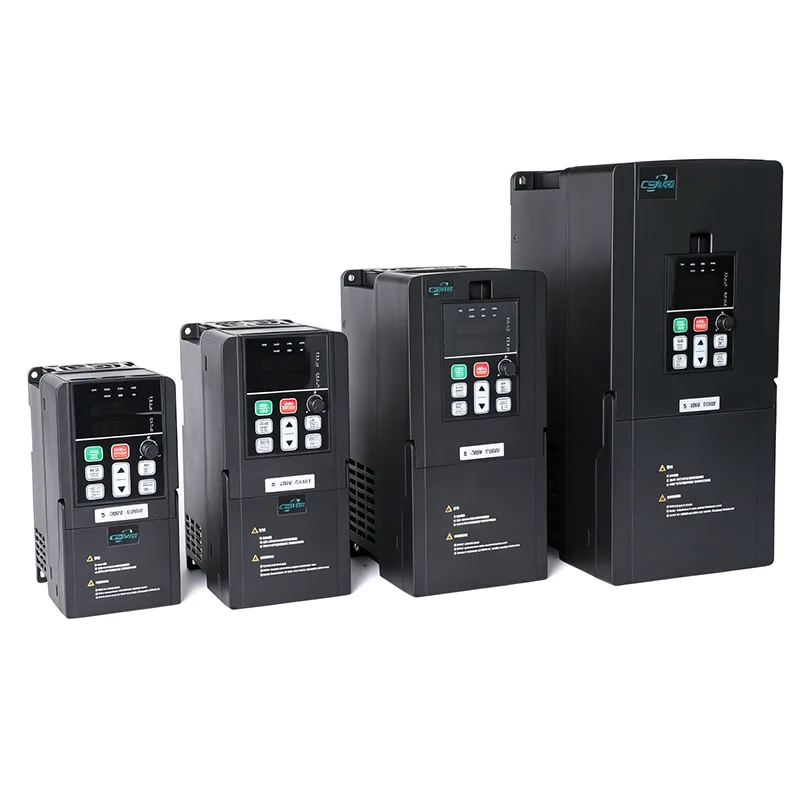

Azionamento a velocità variabile trifase VFD da 30 HP 22 kW

L'azionamento a velocità variabile trifase CSIVEI 30HP 22kw VFD è un versatile azionamento entry-level per il controllo di motori trifase. Progettato per piccole apparecchiature industriali, macchinari da officina e attività di automazione leggera, offre prestazioni affidabili con un ingombro compatto. Dotato di modalità di controllo vettoriale V/F e sensorless, controller PID integrato e supporto per tastiera esterna o funzionamento remoto. L'involucro IP20 con possibilità di montaggio affiancato consente un'efficiente installazione a pannello. Con una facile configurazione dei parametri e una struttura robusta, il VFD trifase 380 V CSIVEI 115-132 kW fornisce una solida base per le applicazioni di base di controllo della velocità del motore.

Parametri e specifiche principali

Applicazioni tipiche

L'azionamento a velocità variabile trifase CSIVEI 30HP 22kw VFD è progettato per applicazioni industriali ultrapesanti che richiedono estrema affidabilità:

●  Estrazione mineraria e minerali: mulini di macinazione, frantoi, pompe per liquami

●  Acqua e acque reflue: grandi stazioni di sollevamento, ventilatori di aerazione, pompe per effluenti

●  Petrolio e gas: pompe per oleodotti, trasferimento di petrolio greggio, compressione di gas

●  Marittime: eliche di propulsione, eliche di prua, macchinari di coperta

●  Ventilatori di grandi dimensioni: ventilazione di gallerie, ventilatori di gallerie del vento, ventilatori di altiforni

La sua struttura robusta e le opzioni front-end attive garantiscono la conformità ai codici di rete e agli standard armonici.

Funzionamento intuitivo e configurazione semplice

La serie CSIVEI VFD dà priorità alla facilità d'uso, riducendo i tempi di installazione e semplificando il funzionamento quotidiano per ingegneri e personale di manutenzione.

Tastiera intuitiva – La tastiera LED/LCD fornisce una chiara visualizzazione dei parametri e una navigazione rapida. I gruppi di parametri sono organizzati logicamente e il supporto multilingue garantisce l'accessibilità per gli utenti globali.

Procedura guidata di avvio rapido: la configurazione passo passo guida gli utenti attraverso la configurazione dei parametri di base in pochi minuti. Le macro applicative preconfigurate (Ventola/Pompa, Convogliatore, Coppia costante) consentono la configurazione con un solo tocco per le applicazioni comuni.

Funzione di copia dei parametri: carica i parametri da un azionamento al tastierino e scaricali su più azionamenti, riducendo significativamente i tempi di configurazione per i sistemi a più azionamenti e garantendo una configurazione coerente.

Tastiera rimovibile – La tastiera può essere montata in remoto utilizzando un cavo di prolunga, consentendo un comodo funzionamento dagli sportelli del pannello di controllo o da posizioni remote.

Design compatto: l'ingombro salvaspazio consente il montaggio affiancato, massimizzando la densità dei pannelli e riducendo i requisiti di dimensione dell'armadio.

Domande frequenti

Come scelgo il giusto azionamento a velocità variabile trifase VFD da 30 HP 22 kW per il mio motore?

Alcune cose da considerare:

Potenza del motore: il VFD deve corrispondere o essere leggermente più grande della potenza nominale del motore.

Tensione in ingresso: 230 V monofase o 400 V trifase, assicurati che corrisponda alla tua alimentazione.

Tipo di carico: i carichi a coppia costante come trasportatori o estrusori di solito richiedono un VFD dimensionato al 100-120% della potenza del motore. I carichi a coppia variabile come ventole e pompe possono spesso utilizzare un VFD abbinato alla potenza del motore, oltre a ottenere un risparmio energetico.

Ambiente: per ambienti polverosi, umidi o esterni, scegli un grado IP più elevato (IP40, IP54, IP66) o inserisci l'unità in un involucro protetto.

Comunicazione: se è necessario comunicare con un PLC o SCADA, verificare che l'azionamento supporti il ​​protocollo (Modbus RTU è standard; Profibus, Ethernet/IP, ecc. sono opzionali).

CSIVEI dispone anche di uno strumento di dimensionamento e di supporto tecnico se desideri una seconda opinione.

Come posso risolvere i problemi più comuni?

Il convertitore mostra i codici di guasto sulla tastiera per una diagnosi rapida:

●  OC (sovracorrente): controlla eventuali cortocircuiti, problemi agli avvolgimenti del motore o tempo di accelerazione troppo breve

●  OV (sovratensione): controllare il resistore di frenatura (se utilizzato) o il tempo di decelerazione è troppo breve

●  UV (sottotensione): controlla l'alimentazione e il cablaggio in ingresso

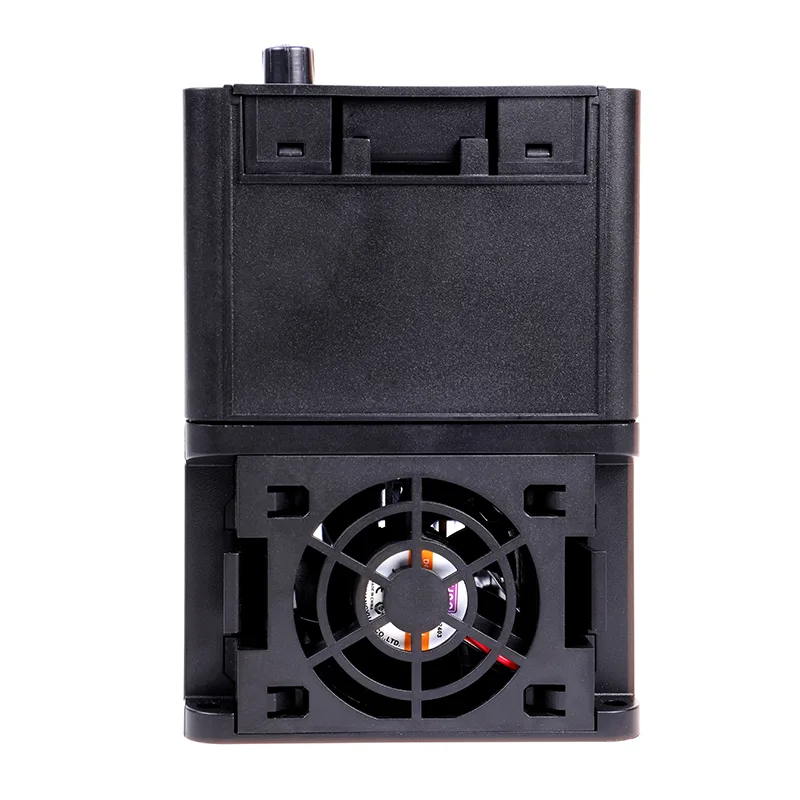

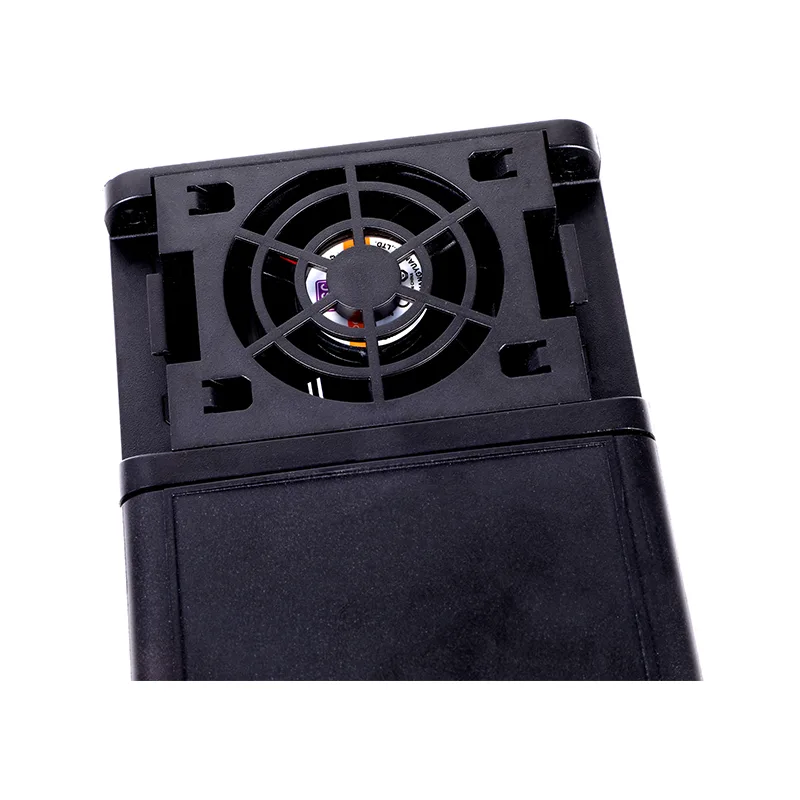

●  OH (sovratemperatura): controlla la ventola di raffreddamento, la temperatura ambiente e lo spazio di montaggio

●  OL (sovraccarico): controlla il carico del motore, aumenta il tempo di accelerazione o valuta la possibilità di ingrandire l'azionamento

●  Il manuale contiene una tabella completa dei codici di errore con passaggi dettagliati. Se qualcosa non funziona ancora, il supporto tecnico CSIVEI può aiutarti.

Qual è la durata di vita tipica di un VFD e come posso mantenerlo?

Con un'installazione e condizioni adeguate, un VFD può durare 10-15 anni. Manutenzione chiave: mantenere pulito l'involucro: l'accumulo di polvere riduce l'efficienza del raffreddamento; controllare le ventole di raffreddamento (in genere durano 3-7 anni; sostituire se rumorose o guaste); ispezionare i condensatori del bus CC (invecchiano con il tempo e la temperatura); se l'unità è stata immagazzinata per più di due anni, riformare i cappucci prima di accenderla; monitorare la temperatura ambiente; occasionalmente eseguire il backup dei parametri sulla tastiera o su una memoria esterna. Una rapida ispezione ogni 6-12 mesi aiuta a evitare sorprese.

Come si configura l'unità per la prima volta?

Le unità CSIVEI dispongono di una procedura guidata di avvio rapido che ti guida attraverso gli elementi essenziali in pochi minuti:

Immettere i dati di targa del motore (potenza, tensione, corrente, frequenza, giri/min), selezionare una macro applicativa (Ventola/Pompa, Convogliatore, Coppia costante), impostare i tempi di accelerazione e decelerazione, scegliere la sorgente di frequenza (tastierino, ingresso analogico, comunicazione) ed eseguire la regolazione automatica per ottimizzare il controllo del motore. Il manuale contiene tutti i dettagli e la tastiera è rimovibile in modo da poterla utilizzare da remoto, se necessario.

Posso utilizzare un VFD con ingresso monofase con un motore trifase?

SÌ. Gli azionamenti monofase da 230 V di CSIVEI ricevono alimentazione trifase in ingresso e in uscita dal motore. Si tratta di una configurazione comune quando è disponibile solo l'alimentazione monofase ma si desidera l'efficienza e l'affidabilità di un motore trifase. Assicurati solo che la tensione del motore corrisponda all'uscita del convertitore: 230 V trifase.

Caso del cliente: pompaggio per l'irrigazione agricola

Una grande cooperativa agricola gestiva più pompe di irrigazione per servire diverse zone coltivate. Le regolazioni manuali delle valvole e le pompe a velocità fissa hanno comportato un'erogazione dell'acqua inefficiente e costi energetici elevati.

Soluzione: gli azionamenti a velocità variabile trifase CSIVEI 30HP 22kw VFD sono stati installati su due pompe principali, con un controller centrale che gestisce la sequenza delle pompe in base alla domanda della zona. Il PID integrato negli azionamenti mantiene una pressione costante nella rete di distribuzione.

Risultati:

●  Pressione dell'acqua ottimizzata per diversi metodi di irrigazione (goccia o irrigazione)

●  Il consumo di energia è stato ridotto del 28% durante la stagione di crescita

●  Riduzione del colpo d'ariete e dello stress dei tubi, prolungando la vita dell'infrastruttura

●  Il monitoraggio remoto consente la regolazione in tempo reale tramite dispositivo mobile

●  Da allora la cooperativa ha standardizzato gli azionamenti CSIVEI per tutte le nuove installazioni di pompe.
