Costruito per potenze nominali da 7 kW (monofase) a 22 kW (trifase), il caricatore domestico per veicoli elettrici a pistola singola 7KW della fabbrica CSIVEI si installa direttamente su pareti, pilastri o colonne strutturali, eliminando i requisiti di spazio a terra e mantenendo le aree di parcheggio libere. L'elegante custodia con grado di protezione IP55 ospita un connettore di tipo 2 con una custodia per cavo integrata, mantenendo il cavo di ricarica in ordine e sollevato da terra. Gli utenti si autenticano tramite il lettore RFID integrato o un'app per smartphone complementare, mentre la connettività OCPP 1.6J collega il caricabatterie alle principali piattaforme backend per il monitoraggio remoto, il reporting delle sessioni e la gestione dinamica del carico. La sicurezza elettrica completa è garantita dalla protezione da corrente residua sensibile alla corrente continua di tipo A + 6 mA, protezioni da sovracorrente e sovratensione e una funzione di arresto di emergenza. Per i siti senza pareti adatte, un accessorio opzionale con piedistallo da pavimento trasforma la stessa unità in un elegante caricatore montato su colonna senza modifiche interne. Che si tratti di una residenza privata, di un parcheggio per i dipendenti o di un parcheggio per gli ospiti, il caricabatterie domestico per veicoli elettrici a pistola singola da 7KW offre una ricarica affidabile durante la notte e sul posto di lavoro con una complessità infrastrutturale minima.
Per i luoghi in cui la semplicità, il basso costo e l'efficienza dello spazio sono fondamentali, il caricatore domestico per veicoli elettrici a pistola singola da 7KW fornisce un punto di ricarica discreto montato a parete. Può essere installato su strutture esistenti o utilizzato con un piedistallo opzionale per la massima flessibilità.

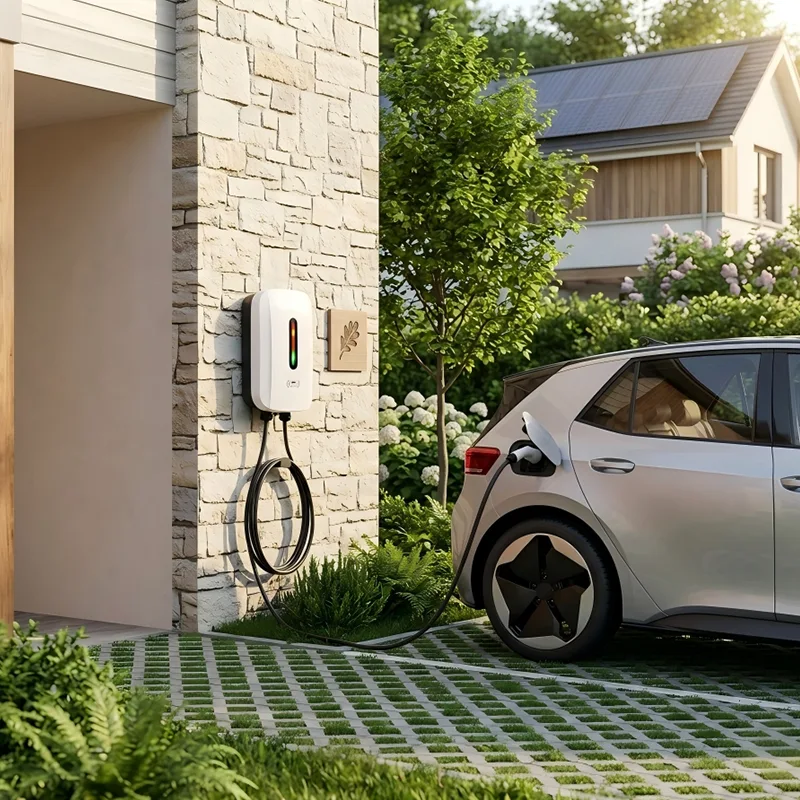

I proprietari di case con parcheggio fuori strada dedicato possono montare questo caricabatterie sulla parete del garage o sulla parete esterna della casa. Fornisce una ricarica notturna completa a 7 kW o fino a 22 kW per i veicoli compatibili, utilizzando una fornitura elettrica domestica standard. Il profilo sottile mantiene l'installazione ordinata, mentre il controllo tramite RFID o app ne limita l'utilizzo ai membri della famiglia.
Gli edifici plurifamiliari possono assegnare caricabatterie a parete ai singoli residenti in scantinati dedicati o parcheggi coperti. Il caricabatterie si installa facilmente su colonne in cemento o pareti divisorie. L’integrazione con il backend OCPP dell’edificio consente la fatturazione energetica per residente e il bilanciamento del carico su più unità, garantendo che la fornitura principale dell’edificio non venga mai sovraccaricata.
Uffici e parchi commerciali possono fornire la ricarica di veicoli elettrici come vantaggio prezioso per i dipendenti senza sacrificare i parcheggi. Le unità a parete lungo il perimetro di un parcheggio o su colonne strutturali servono ciascuna una piazzola dedicata. I dipendenti si collegano durante la giornata lavorativa e le funzionalità di pianificazione intelligente del caricabatterie possono dare priorità alla ricarica durante le ore di generazione solare o nelle finestre tariffarie non di punta.
Hotel, ristoranti e centri commerciali possono aggiungere la ricarica dei veicoli elettrici agli ospiti con disagi minimi. Il montaggio a parete posiziona il caricabatterie in modo ordinato all'inizio del parcheggio del cliente. Il caricatore può essere configurato per l'accesso gratuito con chiave magnetica per il personale o per sessioni a pagamento tramite codice QR, il tutto gestito tramite una piattaforma OCPP standard.
Nelle aree di parcheggio all'aperto senza pareti, il kit piedistallo opzionale converte la stessa unità montata a parete in un sottile caricabatterie indipendente. Questo è l'ideale per i parchi commerciali suburbani, i parcheggi per i visitatori nei centri ricreativi e i vialetti dove il montaggio a parete non è pratico. L'uso misto di configurazioni a parete e piedistallo in un unico sito riduce la complessità dell'approvvigionamento.
Il caricatore domestico per veicoli elettrici a pistola singola da 7KW combina un involucro compatto con grado di protezione IP55 con elettronica di controllo avanzata e connettività completa, rendendolo un elemento flessibile per qualsiasi rete di ricarica per veicoli elettrici.
Il caricabatterie eroga 7 kW monofase (230 V, 32 A) o 11 kW/22 kW trifase (400 V, 16 A/32 A) secondo la norma IEC 61851-1 Modalità 3. Il controller di bordo gestisce la comunicazione Control Pilot, regolando la corrente massima disponibile al caricabatterie di bordo del veicolo. L'unità è preconfigurata per lo standard della rete regionale, con un'impostazione di corrente massima regolabile accessibile tramite il backend per scenari di gestione del carico.
La sicurezza è garantita da un dispositivo di corrente residua di tipo A combinato con un modulo di rilevamento dedicato sensibile alla corrente continua da 6 mA conforme alla norma IEC 62955. Questo protegge dalle correnti di guasto CC pure che possono accecare gli RCD standard di tipo A, un requisito fondamentale per i moderni veicoli elettrici. I dispositivi di protezione da sovracorrente, sovratensione, sottotensione e sovratensione sono integrati nel percorso di alimentazione principale. Un relè motorizzato disconnette l'uscita in qualsiasi condizione di guasto e un pulsante di arresto di emergenza sul pannello frontale offre un ulteriore punto di isolamento manuale.
La custodia è realizzata in acciaio zincato con finitura verniciata a polvere resistente ai raggi UV, testata IP55 per l'ingresso di acqua e polvere e IK10 per l'impatto meccanico. È adatto per l'installazione in luoghi esterni coperti o esposti, funzionando in modo affidabile da -30°C a +55°C. L'elettronica interna è rivestita in modo conforme per resistere all'umidità e alla condensa. La staffa di montaggio consente un fissaggio sicuro su cemento, mattoni o acciaio strutturale; le opzioni di ingresso dei cavi dalla parte posteriore o inferiore consentono il cablaggio nascosto per un aspetto pulito.
Un anello di stato LED ad alta luminosità o un display LCD opzionale mostrano chiaramente lo stato di carica a colpo d'occhio. Un lettore RFID conforme a ISO 14443 fornisce il controllo degli accessi, opzionalmente abbinato a Bluetooth o Wi-Fi per l'interazione con l'app per smartphone. Lo stack OCPP 1.6J integrato (aggiornabile a 2.0.1) si connette ai sistemi di gestione della rete tramite Ethernet, Wi-Fi o un modem 4G integrato. Le funzionalità includono avvio/arresto remoto, dati di sessione in tempo reale, aggiornamenti firmware e programmi di ricarica intelligenti. Il buffering delle transazioni offline garantisce che nessun dato della sessione venga perso se la connettività si interrompe temporaneamente.
Un cavo di Tipo 2 da 5 metri (disponibile l'opzione Tipo 1) con un connettore ergonomico è collegato in modo permanente. Una custodia laterale integrata aggancia saldamente il connettore quando non viene utilizzato, mantenendo il cavo sollevato da terra e mantenendolo in ordine. Il design della fondina posiziona la spina a un'altezza comoda, riducendo lo sforzo durante la connessione.
Il caricabatterie supporta la gestione del carico locale tramite Modbus RTU/TCP, consentendone l'integrazione con controller a livello di sito, inverter solari o sistemi di accumulo di batterie. Nelle installazioni con più caricatori, un controller di gruppo può limitare la domanda totale del sito, scaglionare le sessioni di ricarica o dare priorità all’autoconsumo solare. Questa soluzione a prova di futuro è in grado di accogliere un numero crescente di veicoli elettrici senza richiedere costosi aggiornamenti della rete.
È possibile montare un kit piedistallo in acciaio zincato a caldo senza alcuna modifica all'unità caricabatterie. Il piedistallo fornisce una colonna con un canale per cavi integrato e una piastra da pavimento per carichi pesanti. Consente di posizionare un caricabatterie con montaggio a parete ovunque sia disponibile una superficie piana, unificando le specifiche del prodotto in diverse condizioni del sito.
D1: Quali livelli di potenza sono disponibili e quanto velocemente si ricaricherà la mia auto?
Il caricatore domestico per veicoli elettrici a pistola singola da 7KW è disponibile nelle configurazioni da 7 kW (monofase), 11 kW (trifase) e 22 kW (trifase). La velocità di ricarica effettiva dipende dal caricabatterie di bordo del tuo veicolo. Un tipico veicolo elettrico con un caricatore di bordo da 7 kW guadagnerà circa 40-50 km di autonomia all’ora a 7 kW, o più velocemente se il veicolo supporta la ricarica trifase da 11 kW o 22 kW.
Q2: Questo caricabatterie può essere installato all'aperto senza protezione aggiuntiva?
SÌ. L'involucro con grado di protezione IP55 resiste a pioggia, polvere ed esposizione ai raggi UV. È costruito per funzionare all'aperto tutto l'anno, con componenti elettronici rivestiti in modo conforme per resistere all'umidità. Una semplice installazione a parete con ingresso cavo posteriore fornisce una protezione completa dalle intemperie.
Q3: Cosa succede se non ho un muro adatto?
È disponibile un kit piedistallo da pavimento opzionale. Il piedistallo utilizza la stessa unità di ricarica e si fissa semplicemente a una piattaforma di cemento. Ciò consente di utilizzare lo stesso modello di caricabatterie sia in applicazioni con montaggio a parete che indipendenti all'interno di un unico progetto.
Q4: Posso controllare chi utilizza il caricabatterie e fatturare l'energia?
SÌ. Il lettore RFID integrato o l'app complementare consentono l'autenticazione dell'utente. Attraverso il backend OCPP, puoi impostare tariffe individuali, monitorare i consumi per utente e generare report di fatturazione. Per le installazioni private è sufficiente una semplice whitelist di carte RFID.
Q5: Il caricabatterie supporta la ricarica solare o a tariffa ridotta?
Il caricatore domestico per veicoli elettrici a pistola singola da 7KW supporta i profili di ricarica intelligente OCPP e l'integrazione Modbus con i sistemi di gestione dell'energia locali. Ciò significa che può essere programmato per caricarsi solo quando è disponibile energia solare in eccesso o per programmare automaticamente sessioni durante le finestre della tariffa elettrica non di punta.
Q6: Quali certificazioni ha il caricabatterie?
Il caricabatterie è certificato CE ed è conforme agli standard IEC 61851-1, IEC 62196 e alle pertinenti direttive regionali EMC e di sicurezza. Il nostro impianto di produzione è certificato ISO 9001 e ogni unità viene sottoposta a test elettrici finali prima della spedizione.
Q7: Quale manutenzione è richiesta?
Molto poco. Si consiglia un'ispezione visiva annuale del cavo, del connettore e della custodia. Il coperchio anteriore fornisce l'accesso ai componenti interni e il design modulare consente di sostituire rapidamente il controller, il modulo RFID o il relè, se necessario. Per la manutenzione non sono necessarie attrezzature pesanti.
Un quartiere urbano di recente sviluppo combinava unità commerciali al piano terra con appartamenti residenziali al piano superiore. Lo sviluppatore desiderava offrire una ricarica dedicata per veicoli elettrici nel parcheggio sotterraneo condiviso sia per i residenti che per i clienti al dettaglio. Il parcheggio aveva stalli stretti standard e numerose colonne strutturali ma una superficie limitata.
Il garage sotterraneo era un tipico progetto urbano: colonne di cemento in griglie regolari, muri attorno al perimetro e aree di svolta strette. I caricabatterie da pavimento ostacolerebbero il flusso del traffico o consumerebbero preziosi parcheggi. La società ha inoltre richiesto che eventuali infrastrutture di ricarica non alterino i percorsi di evacuazione in caso di incendio né riducano il numero di parcheggi disponibili.
I residenti avevano bisogno di una ricarica privata assegnata nei loro punti vendita dedicati, mentre gli spazi commerciali volevano offrire la ricarica a pagamento ai clienti in alcuni punti visitatori designati vicino all'ingresso del supermercato. Un'unica soluzione doveva soddisfare entrambi i casi d'uso con una complessità di installazione minima.
Le colonne strutturali e le pareti perimetrali fornivano punti di montaggio ideali. Un caricatore a parete con pistola singola collegato a una colonna in testa all’area assegnata a ciascun residente occupava zero spazio sul pavimento. Il profilo sottile e verticale del caricatore è allineato con la facciata della colonna, lasciando il vano completamente utilizzabile e il corridoio senza ostacoli.
Per gli spazi destinati ai clienti vicino al supermercato sono state installate quattro unità a parete su una parete laterale, ciascuna delle quali serve uno spazio per veicoli elettrici contrassegnato. Questi sono stati configurati tramite il backend OCPP come caricatori pubblici con un'opzione di pagamento con codice QR, mentre i caricatori residenti erano impostati in modalità privata, collegati ai conti dei singoli appartamenti tramite chiavi RFID.
L'intera installazione non ha richiesto alcun ancoraggio al suolo, nuove piastre di cemento e nessuna perdita di spazio per il parcheggio. I cavi correvano lungo i portacavi esistenti sul soffitto, scendendo lungo le colonne fino a ciascun caricatore. La capacità elettrica del sito era gestita da un controller di carico locale che comunicava con ciascun caricatore tramite Modbus, limitando la domanda di picco totale durante le ore serali quando i residenti tornavano a casa.
Sono stati installati sessanta dei nostri caricatori domestici per veicoli elettrici a pistola singola da 7KW (tipo 2). Cinquantasei sono stati montati su pilastri strutturali per i residenti e quattro su una parete della zona commerciale ad uso dei clienti. Sono stati utilizzati tre kit piedistallo opzionali per una fila di campate a metà rampa dove non erano presenti colonne o pareti. L’intero progetto è stato completato dall’appaltatore elettrico dell’edificio in sei settimane, con interruzioni minime all’accesso al parcheggio.
● Sono stati attivati 60 parcheggi per veicoli elettrici senza perdere un solo posto auto standard, soddisfacendo la condizione primaria della società.
● I residenti hanno ottenuto un punto di ricarica privato e sempre disponibile con fatturazione diretta sul loro appartamento, eliminando qualsiasi necessità di fare code comuni o terminali di pagamento condivisi.
● I clienti al dettaglio hanno ottenuto un servizio premium di ricarica per veicoli elettrici che ha aumentato il tempo trascorso a fare acquisti, con il supermercato che ha riportato feedback positivi.
● Lo sviluppatore è riuscito a commercializzare gli appartamenti come "predisposti per i veicoli elettrici", una funzionalità che ha contribuito a vendite più rapide e a un valore unitario più elevato.
● Le specifiche di prodotto uniformi per le installazioni con montaggio a parete e su piedistallo hanno semplificato la manutenzione e ridotto lo stock di pezzi di ricambio per il personale addetto alle strutture dell'edificio.
