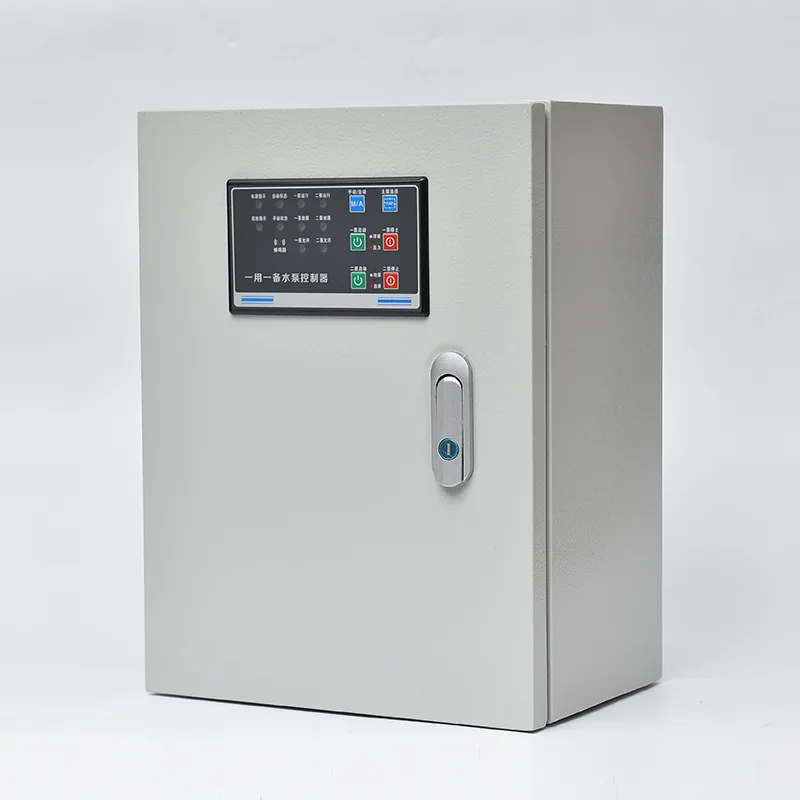

Acquistate un pannello di controllo della pompa per il trattamento dell'acqua di qualità dal principale produttore cinese CSIVEI. Integra interruttori automatici in ingresso, contattori della pompa o avviatori statici, relè di sovraccarico, un controller logico programmabile o un controller della pompa dedicato e interfacce per sensori di livello in un unico involucro a pavimento o con montaggio a parete. Le potenze nominali vanno da 0,75 kW a 250 kW a 380–480 V trifase. Il rilevamento del livello del liquido accetta input da interruttori a galleggiante, trasmettitori di pressione idrostatica o sensori a ultrasuoni: il controller avvia automaticamente la pompa di servizio quando la coppa si riempie, inserisce una pompa di assistenza se l'afflusso supera la capacità della pompa singola e attiva uscite di allarme di alto livello se i livelli continuano a salire. Una funzione di alternanza automatica ruota il ruolo della pompa principale in base alle ore di funzionamento o a ciascun ciclo di avvio, bilanciando l'usura meccanica. Ogni circuito della pompa è protetto individualmente contro sovraccarico, cortocircuito, perdita di fase e inversione di fase. Protezioni aggiuntive specifiche per il servizio di depurazione, come il monitoraggio delle perdite delle guarnizioni, il monitoraggio della temperatura dei cuscinetti e il rilevamento del blocco della pompa tramite profilazione di sottocorrente o sovraccarico, sono integrate per individuare i problemi prima che si verifichino danni al motore. Un HMI montato sulla porta visualizza il livello della vasca, lo stato della pompa, le ore di funzionamento e la cronologia dei guasti. La comunicazione tramite Modbus RTU/TCP o gateway 4G opzionale consente il monitoraggio remoto e l'integrazione SCADA. La custodia utilizza acciaio zincato con verniciatura a polvere anticorrosione, con grado di protezione IP55 standard o IP65 per installazione esterna.
Dalle stazioni di sollevamento delle acque reflue municipali alla gestione degli effluenti industriali, il pannello di controllo della pompa per il trattamento dell'acqua fornisce una gestione automatizzata e non presidiata della pompa per gli ambienti delle acque reflue più esigenti.
Le reti fognarie urbane si affidano a stazioni di sollevamento per sollevare le acque reflue dai punti di raccolta bassi nelle condutture a gravità o negli impianti di trattamento. Il pannello di controllo gestisce da una a quattro pompe sommergibili in una configurazione con pozzo umido, regolando automaticamente il funzionamento della pompa in quanto l'afflusso varia in base ai modelli di utilizzo quotidiano. Le uscite di allarme di alto livello si collegano al sistema di telemetria per la notifica SCADA centrale, mentre la funzione di alternanza garantisce un'usura equilibrata della pompa in tutta la flotta installata.
All'interno degli impianti di trattamento, le stazioni di pompaggio gestiscono l'aspirazione delle acque reflue grezze, il trasferimento dei fanghi primari, il ritorno dei fanghi attivi e lo scarico degli effluenti trattati. Il pannello gestisce ciascun gruppo pompa in modo indipendente, con monitoraggio integrato delle perdite delle guarnizioni e della temperatura dei cuscinetti, fondamentali per prevenire guasti al motore sommerso nelle applicazioni a servizio continuo. La comunicazione con lo SCADA dell'impianto fornisce dati in tempo reale su portata, energia e guasti.
Le operazioni di lavorazione alimentare, chimiche, tessili e minerarie generano effluenti con caratteristiche che mettono alla prova i controlli standard delle pompe: liquidi corrosivi, alto contenuto di solidi, temperatura elevata o materiale fibroso. I profili di protezione del motore del pannello possono essere regolati per rilevare tempestivamente il blocco della pompa, avviando un ciclo automatico di inversione e riprova per eliminare le ostruzioni della girante prima di richiedere l'intervento dell'operatore.
Grandi complessi direzionali, centri commerciali e complessi residenziali multi-torri che operano al di sotto del livello delle fognature municipali richiedono un controllo affidabile della pompa del pozzetto interrato. Il pannello fornisce un funzionamento completamente automatizzato con uscite di allarme di alto livello collegate al sistema di gestione dell'edificio, garantendo l'assenza del rischio di ritorno delle acque reflue negli spazi occupati. La sua configurazione compatta con montaggio a parete si adatta allo spazio limitato del locale tecnico tipico degli scantinati commerciali.
Le stazioni di raccolta delle acque piovane che gestiscono il deflusso durante eventi di forti piogge devono affrontare lunghi periodi di inattività seguiti da afflussi improvvisi e intensi. Il pannello offre uno schema di attivazione della modalità pioggia: quando viene ricevuto un segnale di tempesta da un pluviometro o dal livello di un pozzo in aumento, tutte le pompe entrano in una sequenza di avvio prioritario. L'alternanza rapida durante il pompaggio prolungato durante i temporali impedisce a ogni singola pompa di sopportare l'intero carico termico.
Le stazioni di pompaggio delle acque reflue in località rurali o disperse beneficiano della completa automazione e della capacità di monitoraggio remoto del pannello. Un gateway 4G integrato o un'interfaccia di telemetria radio invia lo stato della pompa, il livello della vasca e i dati di allarme a un centro operativo centrale. Gli operatori possono riconoscere gli allarmi e ripristinare i viaggi da remoto, riducendo drasticamente i costi e i ritardi delle visite in loco a stazioni che possono trovarsi a centinaia di chilometri di distanza.
Il pannello di controllo della pompa per il trattamento dell'acqua combina il sequenziamento della pompa in base al livello, la protezione del motore specifica per il servizio di depurazione e una robusta protezione ambientale in un unico gruppo testato in fabbrica.
Il controller accetta segnali di livello uno o più provenienti da interruttori a galleggiante (discreti, in genere quattro livelli: arresto, avvio della pompa principale, avvio della pompa ritardata, allarme alto) o un ingresso analogico continuo da 4–20 mA da un trasmettitore di pressione idrostatica o un sensore a ultrasuoni. Quando il livello della vasca raggiunge il punto iniziale principale, la pompa di servizio si avvia. Se l'afflusso supera la velocità di scarico della pompa singola e il livello continua a salire fino al punto di avvio ritardato, il controller avvia una pompa di assistenza. Quando il livello scende al punto di arresto, tutte le pompe si fermano. L'allarme di livello alto si attiva se la vasca raggiunge una soglia critica, indicando un afflusso oltre la capacità di pompaggio o un guasto della pompa, e questo segnale viene trasmesso al sistema di telemetria come allarme prioritario. Un timer di funzionamento configurabile mantiene le pompe in funzione per un breve periodo dopo aver raggiunto il punto di arresto per liberare la linea di scarico, impedendo la sedimentazione di solidi.
Il controller alterna la designazione della pompa principale ad ogni ciclo della pompa o in base alle ore di funzionamento configurabili. L'alternanza avviene al punto di arresto: una volta completato il ciclo corrente, la pompa successiva in sequenza diventa quella principale. Se la pompa principale non si avvia o scatta durante il funzionamento, il controller designa automaticamente la successiva pompa disponibile come principale e la avvia immediatamente bloccando la pompa guasta e generando un allarme. Questa commutazione automatica garantisce il funzionamento continuo della stazione senza l'intervento dell'operatore.
Oltre alla protezione standard da sovraccarico e cortocircuito, il pannello incorpora protezioni adatte alle modalità di guasto delle pompe sommergibili per acque luride. Il rilevamento delle perdite delle guarnizioni utilizza un sensore di conduttività nella camera dell'olio della pompa o nella cavità delle guarnizioni. Se viene rilevato un ingresso di acqua, il pannello emette un allarme, consentendo la pianificazione della manutenzione prima che l'avvolgimento del motore venga compromesso, e può essere configurato per far scattare la pompa se la perdita raggiunge una soglia critica. Il monitoraggio della temperatura dei cuscinetti accetta ingressi termistore PTC o PT100 integrati nel motore della pompa. La sovratemperatura attiva un allarme o uno scatto a seconda della gravità. La protezione dal blocco della pompa utilizza il profilo della corrente del motore: se il controller rileva un improvviso calo di corrente al di sotto della normale banda operativa, indicando una spia di funzionamento della girante bloccata o impigliata, avvia un ciclo configurabile di inversione e riprova (uno o più brevi movimenti in direzione opposta per eliminare l'ostruzione) prima di dare l'allarme.
Il pannello adatta il metodo di avviamento alle dimensioni del motore della pompa e ai vincoli di fornitura del sito. L'avviamento diretto è adatto a pompe più piccole fino a circa 7,5 kW. L'avviamento stella-triangolo riduce lo spunto per le pompe di media potenza. Gli avviatori statici sono specificati per pompe più grandi in cui è necessario controllare il calo di tensione di alimentazione ed evitare che la valvola di ritegno sbatta a causa di un avvio improvviso. I VFD vengono utilizzati laddove è richiesto il funzionamento a velocità variabile, ad esempio per adattare la velocità della pompa all'afflusso per mantenere un livello costante nel pozzo umido anziché spostarsi ciclicamente tra punti di accensione e spegnimento fissi.
Un trasformatore di controllo dedicato fornisce 24 V CA o 24 V CC per il controller, l'HMI, i sensori e i circuiti di allarme, completamente isolato dal percorso di alimentazione del motore. I pulsanti di arresto di emergenza sullo sportello del pannello isolano meccanicamente l'alimentazione della pompa. Un circuito di interblocco di sicurezza esterno accetta input dal rilevamento del gas del pozzo umido, dagli interblocchi delle porte all'ingresso della stazione di pompaggio e dalla protezione termica da qualsiasi apparecchiatura a monte.
Un display di testo montato sullo sportello o un touchscreen a colori fornisce in tempo reale il livello della vasca, lo stato della pompa, le ore di funzionamento, il conteggio degli avviamenti, la corrente del motore e gli allarmi attivi con cronologia dei guasti con indicazione dell'ora. L'interfaccia supporta il controllo manuale della pompa per la manutenzione, con ripristino automatico dopo un timeout configurabile per evitare il blocco manuale accidentale. La regolazione dei parametri (setpoint di livello, timer di accensione, modalità di alternanza) è protetta da password.
RS485 Modbus RTU standard si collega alle unità di telemetria della stazione di pompaggio. Un gateway cloud 4G o Ethernet opzionale fornisce accesso diretto tramite web e smartphone allo stato della pompa, ai dati di livello, al consumo energetico e alle notifiche push di allarme. Un'uscita di allarme a contatto pulito per ciascun guasto della pompa e la condizione comune di alto livello è generalmente cablata al sistema di telemetria come priorità rispetto a qualsiasi allarme basato sulla rete.
Le stazioni di pompaggio delle acque reflue presentano un'atmosfera corrosiva: acido solfidrico, umidità e in alcuni casi vapori chimici. La custodia è realizzata in acciaio zincato con finitura con rivestimento in polvere resistente agli agenti chimici. IP55 è standard; IP65 con ingresso cavo sigillato tramite pressacavi è specificato per installazioni esterne o esposte. I filtri di ventilazione utilizzano materiali a carbone attivo laddove l'esposizione a H₂S è significativa. Tutta la struttura metallica interna è placcata o in acciaio inossidabile e i PCB sono rivestiti in modo conforme contro l'umidità e i gas corrosivi.
Q1: Quali sensori di livello può accettare il pannello e quanti livelli controlla?
Il pannello accetta interruttori a galleggiante (tipicamente quattro livelli discreti), trasmettitori di pressione idrostatica (4–20 mA) o sensori a ultrasuoni. Con i galleggianti discreti, i livelli di controllo sono arresto, avvio della pompa principale, avvio della pompa ritardata e allarme alto. Con un sensore analogico, questi setpoint sono programmati direttamente nel controller, offrendo maggiore flessibilità e possibilità di regolazione remota.
D2: In che modo il pannello gestisce il blocco della pompa causato da stracci e solidi?
Il controller monitora continuamente la corrente del motore. Se la corrente scende notevolmente al di sotto della normale banda di pompaggio, il controller identifica un probabile blocco e avvia una sequenza automatica di inversione e riprova. La pompa viene fatta funzionare brevemente all'indietro per rimuovere l'ostruzione, quindi riavviata in avanti. Se il tentativo ha successo e la corrente si normalizza, l'operazione continua. Se il blocco persiste dopo il numero di tentativi configurato, la pompa viene bloccata e viene generato un allarme.
Q3: Cosa succede se la pompa di servizio si guasta durante il funzionamento?
Il controller designa immediatamente la pompa guasta come non disponibile, seleziona la successiva pompa disponibile nella sequenza di rotazione, la avvia e genera un allarme di guasto. Questa commutazione automatica garantisce che il pompaggio continui senza ritardi. La pompa guasta rimane bloccata finché l'allarme non viene riconosciuto e il guasto non viene eliminato.
D4: Come funziona l'alternanza e posso impostarla su una rotazione basata sulle ore di esecuzione?
L'alternanza cambia la pompa che funge da comando dopo ogni ciclo completo della pompa o in base a una soglia di ore di funzionamento configurabile. La rotazione basata sulle ore di funzionamento uniforma l'usura meccanica e la durata delle guarnizioni su tutte le pompe. L'alternanza avviene nel punto di arresto quando la coppa è vuota, quindi non vi è alcun rischio di eventi di alto livello durante il passaggio.
Q5: Quali opzioni di comunicazione e allarme remoto sono incluse?
Il pannello fornisce: contatti relè privi di tensione per allarme comune, allarme di alto livello e guasto della singola pompa (per collegamento telemetrico cablato); RS485 Modbus RTU di serie per integrazione SCADA locale o RTU; e gateway cloud 4G opzionale per l'accesso remoto diretto tramite browser web o app per smartphone, con allarmi di notifica push.
Q6: Il pannello può funzionare con un generatore di backup?
SÌ. Il sequenziamento delle pompe del pannello e gli avviatori statici o gli avviatori stella-triangolo limitano la corrente di spunto, consentendo al generatore di avviare le pompe entro la sua capacità. Un segnale di ingresso del generatore opzionale può ridurre il numero di pompe autorizzate a funzionare simultaneamente quando è attiva l'alimentazione di riserva, prevenendo il sovraccarico del generatore.
Q7: Che manutenzione richiede il pannello?
Ispezione visiva mensile delle guarnizioni delle porte, dei filtri di ventilazione e delle condizioni interne. Controllo trimestrale delle terminazioni di potenza e dello stato dei contattori. Test funzionali annuali degli ingressi di livello, allarme di alto livello, logica di alternanza e dispositivi di sicurezza. Le misure di protezione dalla corrosione del pannello dovrebbero essere ispezionate annualmente in ambienti aggressivi. I contattori sono l'elemento riparabile principale, con intervalli di sostituzione che dipendono dalla frequenza del ciclo della pompa.
Un’autorità idrica regionale nel Regno Unito gestiva oltre 40 stazioni di sollevamento delle acque reflue in aree rurali e suburbane, raccogliendo le acque reflue di piccole comunità e pompandole verso impianti di trattamento centralizzati. Molte stazioni avevano dai 15 ai 25 anni con pannelli di controllo obsoleti che utilizzavano la logica base dei relè con interruttore a galleggiante. L'autorità ha dovuto far fronte a crescenti costi di intervento per blocchi e guasti alle pompe, alla mancanza di visibilità sullo stato della stazione tra le ispezioni programmate e alla crescente difficoltà nel reperire pezzi di ricambio.
I pannelli esistenti basati su relè non offrivano monitoraggio remoto, rilevamento di blocchi della pompa e alternanza automatica: ciascuna stazione gestiva una singola pompa con uno standby manuale che richiedeva una visita fisica per il cambio. Gli eventi di blocco sulla pompa in servizio non sono stati rilevati fino all'allarme anche della pompa di riserva, con conseguenti chiamate di emergenza e occasionali fuoriuscite di liquami. Le stazioni erano distribuite su 1.500 chilometri quadrati, rendendo la manutenzione reattiva lenta e costosa.
Quando l'autorità ha pianificato un aggiornamento del sistema di controllo, i nuovi pannelli dovevano adattarsi ai chioschi fuori terra esistenti senza modifiche civili, interfacciarsi sia con gli interruttori a galleggiante esistenti che con i nuovi sensori di livello a ultrasuoni e comunicare tramite la rete di telemetria esistente dell'autorità, un mix di radio UHF e GPRS che richiedeva semplici uscite di allarme a contatto pulito insieme ai dati Modbus. Le specifiche richiedevano inoltre l'alternanza automatica, il rilevamento dei blocchi e il monitoraggio delle perdite delle guarnizioni.
La soluzione del pannello progettata in fabbrica ha soddisfatto ogni esigenza in un unico pacchetto. I pannelli sono stati costruiti rispettando le esatte dimensioni di montaggio dei backplane dei chioschi, evitando qualsiasi lavoro strutturale. Il controller accettava sia gli ingressi degli interruttori a galleggiante esistenti che i nuovi segnali a ultrasuoni da 4–20 mA, consentendo il graduale aggiornamento delle stazioni.
Il rilevamento del blocco della pompa si è rivelato decisivo. Le prime prove in tre stazioni hanno identificato che molte chiamate di blocco erano in realtà intoppi intermittenti che si risolvevano da soli: la sequenza automatica di inversione e riprova del pannello li ha risolti senza l'intervento dell'operatore. Solo i blocchi persistenti hanno fatto scattare l'allarme. Il monitoraggio delle perdite delle guarnizioni ha rilevato l'ingresso di umidità in due pompe durante la messa in servizio, consentendo la sostituzione preventiva dei cuscinetti prima che le pompe venissero messe in servizio regolarmente.
Le uscite di allarme sono state configurate per interfacciarsi direttamente con le stazioni esterne di telemetria UHF esistenti dell'autorità. In combinazione con i dati Modbus a disposizione del team SCADA, l'autorità ha ottenuto sia una semplice notifica di guasto che un'analisi dettagliata della stazione.
Quaranta pannelli prefabbricati, configurati per stazioni a doppia pompa (da 1,5 kW a 15 kW), sono stati prodotti e testati per quattro mesi e installati dal team elettrico dell'autorità seguendo una procedura di messa in servizio standardizzata. I pannelli includevano avviatori statici su pompe da 7,5 kW e superiori, ingressi per il monitoraggio delle perdite delle guarnizioni e della temperatura dei cuscinetti, logica di rilevamento dei blocchi e compatibilità sia del livello a galleggiante che a ultrasuoni. Un'implementazione graduale ha visto l'aggiornamento di sei stazioni al mese, con l'intera rete completata in meno di otto mesi.
● Gli interventi di emergenza sulle pompe sono stati ridotti di circa il 60% entro il primo anno, grazie alla funzione automatica di inversione e riprova che elimina i blocchi minori e all'allarme tempestivo derivante dal monitoraggio delle perdite di tenuta che consente la manutenzione pianificata.
● Per la prima volta nella maggior parte delle stazioni, l'alternanza delle pompe ha bilanciato le ore di funzionamento tra le pompe in servizio e in standby, estendendo gli intervalli di manutenzione della tenuta meccanica e dei cuscinetti.
● Il team SCADA ha ottenuto visibilità in tempo reale dei livelli dei pozzetti, dello stato delle pompe e delle ore di funzionamento in tutte le 40 stazioni, sostituendo la precedente dipendenza dalle ispezioni fisiche settimanali.
● Gli operatori hanno riferito che la disposizione standardizzata dei pannelli in tutte le stazioni ha semplificato notevolmente la ricerca dei guasti, poiché ogni tecnico sapeva esattamente dove si trovava ciascun componente e terminale.
● Da allora l'autorità ha adottato le stesse specifiche del pannello per altre 15 stazioni in un programma di estensione della rete.
