Ospitato in un involucro appositamente costruito classificato da IP42 a IP65, questo armadio integra un'unità di azionamento a frequenza variabile con tutta l'infrastruttura di alimentazione e controllo necessaria: isolamento della rete in ingresso, reattanze di linea e di carico per la mitigazione delle armoniche e protezione del cavo motore, fusibili di ingresso o protezione con interruttore automatico, un filtro du/dt di uscita o un filtro sinusoidale secondo necessità e una suite completa di protezione del motore. Le potenze nominali vanno da 0,75 kW a oltre 630 kW nelle classi di tensione standard (380 V, 400 V, 480 V, 690 V). Il VFD stesso è un azionamento a controllo vettoriale ad alte prestazioni che fornisce la coppia completa a velocità zero, con ottimizzazione automatica dell'energia e un controller PID integrato per la regolazione della pressione, del flusso o della temperatura. Una tastiera HMI o un touchscreen montato sulla porta fornisce controllo locale, accesso ai parametri e informazioni diagnostiche, mentre le porte di comunicazione Modbus RTU/TCP, Profibus, Profinet o Ethernet/IP consentono la supervisione remota e l'integrazione nei sistemi di automazione dell'intero impianto. Un'opzione di bypass manuale, utilizzando contattori o un interruttore di trasferimento integrato, consente il funzionamento del motore direttamente dalla rete di alimentazione per mantenere la continuità del processo durante la manutenzione del convertitore. Le funzioni di protezione complete coprono cortocircuito, sovraccarico, sovratensione, sottotensione, perdita di fase, guasto a terra, stallo motore e sovratemperatura, con tutti gli eventi di intervento registrati per l'analisi della manutenzione.
Ovunque le apparecchiature a motore traggano vantaggio dal controllo della velocità, dall'efficienza energetica e dall'avviamento graduale, il pannello di controllo VFD fornisce una soluzione di azionamento completa e preingegnerizzata per applicazioni industriali e infrastrutturali.
Gli impianti municipali di approvvigionamento idrico e di trattamento delle acque reflue azionano grandi pompe con una domanda variabile durante il giorno. Un pannello di controllo VFD che aziona un pozzo trivellato, un booster o una pompa di trasferimento modula la velocità del motore per mantenere costante la pressione o il flusso dell'acqua senza valvole di strozzamento, ottenendo in genere un risparmio energetico dal 20% al 40% rispetto al funzionamento diretto in linea a velocità fissa. La funzionalità di avvio graduale elimina i colpi d'ariete nelle tubazioni lunghe e riduce lo stress meccanico su giranti, alberi e giunti della pompa. Nelle applicazioni per le acque reflue, la rampa automatica previene i sovraccarichi durante i picchi di afflusso in condizioni di pioggia. Le configurazioni predisposte per la ridondanza consentono la commutazione della pompa in servizio/standby.
I grandi ventilatori centrifughi e assiali nelle centrali elettriche, nei cementifici, nelle miniere e negli impianti di produzione sono candidati VFD ideali. L'armadio consente un controllo preciso del flusso d'aria per l'aria di combustione, lo scarico, l'estrazione della polvere o il raffreddamento del processo senza perdite di strozzamento da parte della pala di aspirazione o dello smorzatore. Il controllo VFD dei ventilatori a tiraggio indotto e forzato nelle caldaie e nei forni offre notevoli risparmi energetici mantenendo rapporti aria/combustibile ottimali. I ventilatori per l'estrazione del fumo e la ventilazione del tunnel beneficiano della funzione di esclusione dei vigili del fuoco dell'armadio, consentendo il funzionamento di emergenza direttamente in linea indipendentemente dallo stato del VFD.
I compressori a vite, alternativi e centrifughi nelle applicazioni di refrigerazione industriale, separazione dell'aria e gas di processo funzionano in modo più efficiente a carico parziale quando la velocità è controllata. Il pannello di controllo VFD regola la velocità del motore del compressore per soddisfare la domanda variabile di raffreddamento o di processo, mantenendo una pressione di aspirazione o scarico precisa ed evitando perdite di energia nei cicli di carico/scarico. Il controllo PID integrato con feedback del trasduttore di pressione fornisce una regolazione precisa, mentre il controllo della rampa di accelerazione limita i picchi di corrente di avvio sull'impianto elettrico dell'impianto.
I trasportatori minerari, i frantoi di aggregati e i sistemi di movimentazione di materiali sfusi richiedono una coppia di avviamento elevata e un'accelerazione controllata per evitare slittamenti del nastro, shock meccanici e fuoriuscite di materiale. Il pannello di controllo VFD eroga la coppia completa a partire da velocità zero con rampe di accelerazione programmabili, proteggendo riduttori, giunti e giunzioni della cinghia. Nelle applicazioni di frantumazione, la funzione di limite di corrente del VFD e la protezione dallo stallo salvaguardano il motore da condizioni di sovraccarico del materiale inceppato.
I sistemi HVAC di impianti centrali con più refrigeratori, torri di raffreddamento e pompe di circolazione dell'acqua lo utilizzano per modulare il flusso in base al carico dell'edificio. Le pompe secondarie dell'acqua refrigerata che rispondono alla pressione differenziale, il controllo della velocità della ventola della torre di raffreddamento per una temperatura ottimale dell'acqua del condensatore e la modulazione della pompa dell'acqua del condensatore beneficiano tutti del controllo VFD integrato nel cabinet con connettività BMS tramite BACnet o Modbus.
I sistemi di irrigazione a perno centrale, a goccia e a piena su larga scala richiedono tassi di erogazione dell’acqua variabili durante la stagione di crescita. Un pannello VFD presso la stazione di pompaggio consente all'operatore di selezionare la portata tramite un semplice potenziometro, un HMI o un segnale di telemetria remota, adattando esattamente l'uscita della pompa alla domanda di acqua della coltura e alla disponibilità di acqua disponibile.

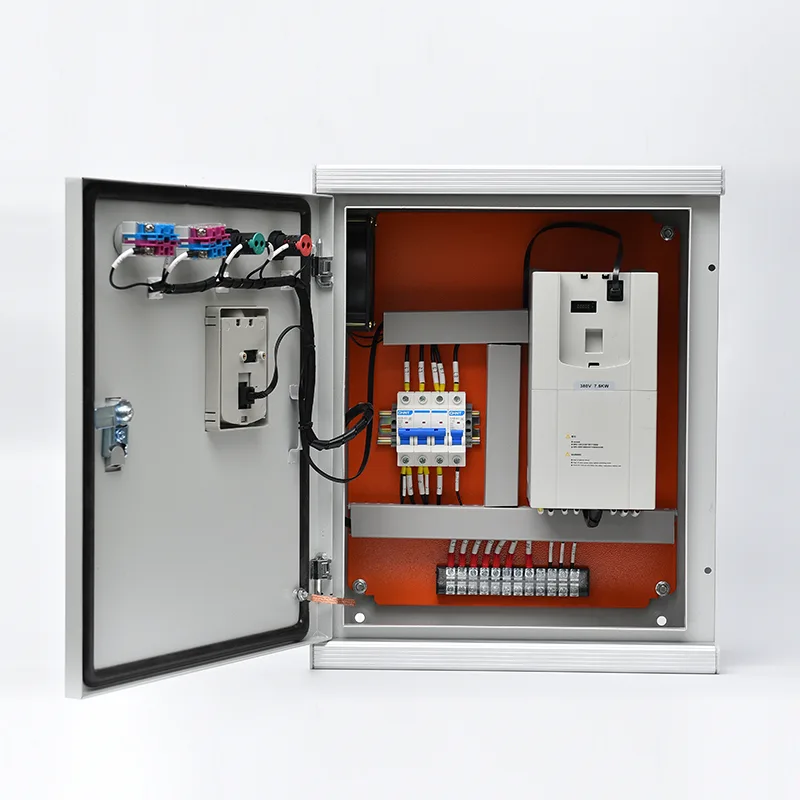

L'armadio VFD integra un azionamento a frequenza variabile con tutti i sottosistemi di gestione, protezione e controllo dell'alimentazione, offrendo una soluzione completa di avviamento del motore e controllo della velocità in un unico involucro pre-testato.
L'alimentazione trifase in ingresso si collega a un isolatore principale o a un interruttore automatico scatolato dimensionato per la corrente a pieno carico dell'armadio più le perdite di azionamento. I fusibili di ingresso forniscono protezione a semiconduttore (aR) per lo stadio raddrizzatore del VFD, con il coordinamento I²t che garantisce l'intervento del fusibile prima del danneggiamento del diodo durante i guasti interni. Una reattanza di linea o un'induttanza del collegamento CC è inclusa come standard per ridurre la distorsione della corrente armonica in ingresso e proteggere i condensatori del bus CC del convertitore dai picchi di tensione sul lato alimentazione. Per installazioni con significativa distorsione armonica di fondo o requisiti di connessione di rete impegnativi, è possibile scegliere come opzione un filtro armonico passivo o un raddrizzatore front-end attivo.
The heart of the cabinet is a high-performance vector-control VFD employing sixth-generation IGBT power modules and a high-speed DSP or FPGA control core. Open-loop and closed-loop vector control modes are available — open-loop for standard pump and fan duty, closed-loop with encoder feedback for high-torque, low-speed applications such as extruders or hoists. The drive outputs a pulse-width-modulated waveform with automatically optimised switching frequency, balanced between motor acoustic noise and drive losses. Le caratteristiche principali dell'azionamento includono:
● Aumento automatico della coppia e compensazione dello scorrimento per un funzionamento stabile a bassa velocità
● Funzionalità di avviamento al volo per catturare un motore che procede per inerzia senza inciampare
● Salta frequenze programmabili per evitare risonanze meccaniche
● Controller PID integrato con rampa del setpoint, logica sleep/wake e feedback a doppio canale per applicazioni di attivazione della pompa
A seconda della distanza del cavo tra armadio e motore, è incluso il filtraggio dell'uscita:
Filtro du/dt: limita il tempo di aumento della tensione e la tensione di picco ai terminali del motore per cavi fino a circa 100–150 m
Filtro sinusoidale: fornisce una forma d'onda quasi sinusoidale per cavi di lunghezza superiore a 150 m e per applicazioni con pompe sommergibili in cui l'isolamento dell'avvolgimento del motore è sensibile alle sollecitazioni di tensione
I contattori di uscita per la selezione del motore di servizio/standby sono integrati dove richiesto. Le funzioni di protezione del motore - sovraccarico termico, perdita di fase, squilibrio di corrente, rilevamento di stallo, sottocarico (funzionamento a secco) e guasto a terra - vengono eseguite continuamente nel software del convertitore e sono integrate da relè di sovraccarico esterni quando specificato.
Un circuito di bypass manuale, costruito con contattori di servizio o un interruttore di trasferimento interbloccato meccanicamente, consente di azionare il motore direttamente dall'alimentazione di rete mentre il VFD è isolato per la manutenzione. Il bypass è progettato per il trasferimento a vuoto: il motore deve essere arrestato prima di passare dalla modalità VFD a quella bypass. L'interblocco elettrico e meccanico integrato impedisce il ritorno involontario dell'alimentazione di rete nei terminali di uscita dell'azionamento, che causerebbe danni catastrofici. Una configurazione opzionale di bypass automatico utilizza un relè logico programmabile o un piccolo PLC per gestire il trasferimento continuo dal convertitore alla rete durante lo sgancio del VFD, mantenendo la continuità del processo nelle applicazioni critiche.
Per le applicazioni in cui più motori devono condividere un singolo azionamento (servizio sequenziale), l'armadio include contattori di uscita per motore con logica di sequenziamento basata su PLC. Per le applicazioni multimotore che richiedono velocità sincronizzata, come trasportatori gemelli o condensatori raffreddati ad aria con più ventole, i singoli inverter di uscita sono azionati da un bus CC comune o sincronizzati tramite comunicazione tra azionamenti ad alta velocità, con velocità master/slave e controllo della coppia.
L'interfaccia operatore montata sulla porta fornisce avvio/arresto locale, riferimento di velocità (tramite potenziometro o inserimento da tastiera), selezione della modalità (VFD/Bypass/Off) e indicazione dello stato del sistema. È disponibile un touchscreen grafico HMI per complesse applicazioni multimotore o loop di processo, che visualizza parametri operativi in tempo reale, dati di tendenza, registri di allarmi e parametri di consumo energetico.
Communication ports support all major industrial protocols: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, and BACnet. L'azionamento espone un set di dati completo (velocità, corrente, coppia, potenza, tensione del bus CC, temperatura, ore di funzionamento e consumo energetico) allo SCADA, DCS o BMS di supervisione. Sono accettati comandi di avvio/arresto remoto e riferimento di velocità, con timeout heartbeat e strategie di fallback configurabili in caso di perdita della comunicazione.
L'armadio a pavimento è realizzato in lamiera di acciaio inossidabile o zincata da 1,5 mm a 2,0 mm, saldata in continuo e verniciata a polvere. I gradi di protezione da IP42 a IP65 sono adatti alle condizioni del sito:
● IP42/IP43: cabine elettriche interne e centri controllo motori
● IP54/IP55: ambienti industriali soggetti a polvere, stazioni di pompaggio e luoghi semi-esposti
● IP65: installazione all'aperto con esposizione a pioggia e polvere
La gestione termica utilizza una combinazione calcolata di convezione naturale, ventilazione ad aria forzata filtrata con ventilatori a temperatura controllata e, nelle installazioni ad alta potenza o con temperatura ambiente elevata, scambiatori di calore aria-aria o unità di condizionamento dell'aria. L'aumento della temperatura interna dell'armadio viene verificato mediante calcolo rispetto alla temperatura operativa massima del produttore del VFD, in genere da 40°C a 50°C ambiente a seconda del declassamento.
Every VFD Cabinet undergoes a defined factory acceptance test: power-circuit continuity and insulation resistance, VFD parameter upload and verification against the approved parameter schedule, control wiring point-to-point, functional simulation of start/stop, speed control, bypass transfer (where fitted), and safety interlock verification. Viene fornita la documentazione FAT completa. L'armadio è progettato e costruito secondo la norma IEC 61439-1/2, con tutti i componenti dotati di marchio CE e certificazione UL disponibile dove richiesto.
Q1: Qual è la differenza tra l'acquisto di un VFD e di un pannello di controllo VFD?
Un VFD autonomo richiede componenti aggiuntivi per un'installazione completa: un interruttore automatico a monte o fusibili, reattori di linea e di carico, filtri di uscita per cavi lunghi, un circuito di bypass se è necessaria la continuità del processo durante il servizio del convertitore e un involucro con gestione termica. Il pannello di controllo VFD integra tutti questi elementi (preingegnerizzati, precablati e pretestati) in un unico gruppo. Ciò elimina le incognite di progettazione in loco, riduce i tempi di installazione e fornisce un unico punto di garanzia per l'intero sistema di azionamento del motore.
Q2: Quali potenze e tensioni sono disponibili?
Le configurazioni standard coprono da 0,75 kW a 630 kW con alimentazioni trifase da 380 V, 400 V, 480 V e 690 V. Su richiesta sono disponibili potenze superiori. Ogni armadio è costruito per i dati specifici della targa del motore forniti: potenza, tensione, corrente a pieno carico e servizio.
Q3: Fino a che punto può percorrere il cavo motore tra l'armadio e il motore?
I limiti di lunghezza del cavo dipendono dal filtraggio di uscita installato. Senza filtraggio, il produttore del VFD in genere limita la lunghezza dei cavi a 50 m. Un filtro dV/dt estende questa portata a circa 150 m. Un filtro sinusoidale consente cavi di lunghezza superiore a 300 m ed è fortemente consigliato per pompe e motori sommergibili con isolamento dell'avvolgimento sconosciuto o invecchiato. Selezioneremo il filtro di output appropriato in base ai dati di installazione.
Q4: L'armadio può controllare più motori?
Sì, in diverse configurazioni: servizio sequenziale (un VFD, più motori, solo uno alla volta con contattori di uscita che selezionano il motore attivo), multimotore sincrono (più VFD in un armadio che condividono un bus CC o comunicano per la corrispondenza della velocità master/slave) o controllo indipendente (più VFD indipendenti in un armadio più grande). Raccontaci la tua applicazione e progetteremo la topologia corretta.
Q5: Come si integra il pannello di controllo VFD con lo SCADA o il DCS del mio impianto?
La porta di comunicazione del VFD (Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP o BACnet) si collega direttamente al sistema di supervisione. Sono disponibili tutti i dati operativi, gli allarmi e la diagnostica. È supportato il controllo bidirezionale (avvio/arresto remoto, riferimento di velocità), con comportamento configurabile in caso di perdita di comunicazione per garantire un funzionamento sicuro in caso di guasto della rete.
Q7: Che manutenzione richiede l'armadio?
La manutenzione ordinaria è semplice: pulizia semestrale o sostituzione dei filtri di ventilazione, ispezione termografica annuale delle terminazioni di alimentazione e test funzionale annuale del circuito di bypass e degli interblocchi di sicurezza. Il VFD stesso ha una durata di servizio specifica per i condensatori del collegamento CC e le ventole di raffreddamento – in genere da 5 a 10 anni a seconda delle condizioni operative – e questi sono componenti sostituibili. I programmi di manutenzione completi sono documentati nel manuale operativo.
Q8: Il cabinet può funzionare in un ambiente polveroso o ad alta temperatura?
SÌ. Il grado di protezione della custodia e la strategia di gestione termica vengono selezionati in base alle condizioni del sito. Per ambienti polverosi è specificato IP55 o IP65 con filtri di aspirazione a filtrazione fine. Per temperature ambiente superiori a 40°C, il declassamento del VFD, il condizionamento dell'aria dell'armadio o gli scambiatori di calore aria-acqua garantiscono condizioni interne sicure. Valuteremo i dati del tuo sito durante la fase di ingegneria e proporremo il rafforzamento ambientale appropriato.
Un servizio idrico regionale: programma di modernizzazione delle stazioni di pompaggio
Un'azienda idrica regionale in Sud America gestiva oltre 60 pozzi trivellati e stazioni di pompaggio booster attraverso la sua rete di distribuzione, servendo una popolazione di circa due milioni di abitanti. Molte stazioni di pompaggio erano vecchie di decenni e utilizzavano avviatori diretti in linea a velocità fissa con valvole di strozzamento per il controllo del flusso. L'azienda si trovava ad affrontare costi energetici crescenti, frequenti guasti alle pompe e alle tubazioni dovuti a colpi d'ariete e stress meccanici, nonché crescenti difficoltà nel reperire parti di ricambio per hardware di controllo obsoleti.
L'azienda ha scelto di modernizzare le proprie stazioni di pompaggio con controllo VFD in un programma in più fasi, mirando innanzitutto alle 20 stazioni più grandi. Ciascuna stazione presentava un profilo simile: da due a quattro set di pompe di servizio/di riserva (da 45 kW a 200 kW), lunghi cavi del motore (spesso superiori a 150 m per le pompe sommergibili da pozzo), ambienti semi-esterni polverosi in località remote e supporto elettrico in loco limitato per la manutenzione di sistemi complessi.
● La soluzione VFD doveva adattarsi a cavi lunghi che collegavano pompe sommergibili senza deteriorare l'isolamento dell'avvolgimento del motore
● Un bypass manuale era obbligatorio per mantenere l'approvvigionamento idrico durante la manutenzione del VFD, poiché molte stazioni non disponevano di ridondanza della pompa di riserva
● La funzionalità di monitoraggio remoto era essenziale per ridurre le costose visite in loco
● L'installazione elettrica doveva essere completata da appaltatori locali con un'esperienza minima nella messa in servizio di VFD
Dopo aver valutato sia i retrofit VFD provenienti da componenti che i pannelli di controllo VFD integrati, l'azienda ha scelto l'approccio ad armadio. I vantaggi erano evidenti:
● Ogni armadio è stato progettato in fabbrica con filtri sinusoidali di uscita abbinati alla lunghezza specifica del cavo e al tipo di isolamento del motore, eliminando qualsiasi rischio di danni all'avvolgimento del motore dovuti a picchi di tensione delle onde riflesse
● Il circuito di bypass manuale integrato, precablato e testato, ha dato all'azienda la certezza che la fornitura di acqua sarebbe continuata durante qualsiasi evento di servizio VFD
● L'HMI montato sulla porta e il VFD completamente parametrizzato sono stati caricati in fabbrica con i dati della curva della pompa, le impostazioni del controllo della pressione PID e le soglie di protezione standard dell'azienda, consentendo agli appaltatori locali di mettere in servizio ciascun armadio semplicemente collegando l'alimentazione di rete, il motore della pompa e il trasduttore di pressione
● I moduli di monitoraggio remoto GPRS/4G in ciascun armadio trasmettono dati operativi (portata, pressione, consumo energetico, ore di funzionamento, stato di allarme) direttamente alla piattaforma SCADA centrale dell'azienda di pubblica utilità
Le custodie con grado di protezione IP55 con prese di filtrazione fine e tettoie parasole sono adatte agli ambienti polverosi ed esposti delle stazioni di pompaggio
Sono stati prodotti venti armadi VFD (da 45 kW a 200 kW), ciascuno con un filtro sinusoidale di uscita, bypass manuale, custodia IP55, telemetria remota GPRS e controllo della pressione PID preconfigurato. Gli armadi sono stati spediti come unità complete e testate in fabbrica. Gli appaltatori elettrici locali hanno installato e messo in servizio gli armadi in sequenza nel corso di un programma di 10 mesi. Il supporto per la messa in servizio remota è stato fornito dai tecnici del produttore tramite collegamento video per le prime tre stazioni; le stazioni successive sono state commissionate in modo indipendente dalle squadre locali utilizzando la documentazione standardizzata.
Il consumo di energia nelle 20 stazioni modernizzate è stato ridotto in media del 32% rispetto al precedente funzionamento della valvola di limitazione, con i VFD che adattano esattamente la velocità della pompa alla domanda del sistema.
I costi di manutenzione di pompe e tubazioni sono diminuiti in modo significativo: i colpi d'ariete sono stati eliminati e la durata dei cuscinetti e delle guarnizioni della pompa è stata prolungata grazie all'avvio graduale.
Non si è verificato un solo guasto all'isolamento del motore in 20 stazioni con cavi fino a 250 m, confermando le specifiche del filtro sinusoidale.
Il team operativo centrale dell'azienda ora monitora tutte le 20 stazioni da un unico dashboard SCADA, ricevendo allarmi SMS automatizzati per qualsiasi intervento della pompa o deviazione della pressione, riducendo le visite reattive al sito di oltre il 60%.
Il successo della prima fase ha portato l'azienda ad estendere il programma alle rimanenti 40 stazioni di pompaggio, standardizzandosi sulle stesse specifiche del quadro VFD e consentendo una formazione uniforme sulla manutenzione e un inventario dei pezzi di ricambio su tutta la rete.
