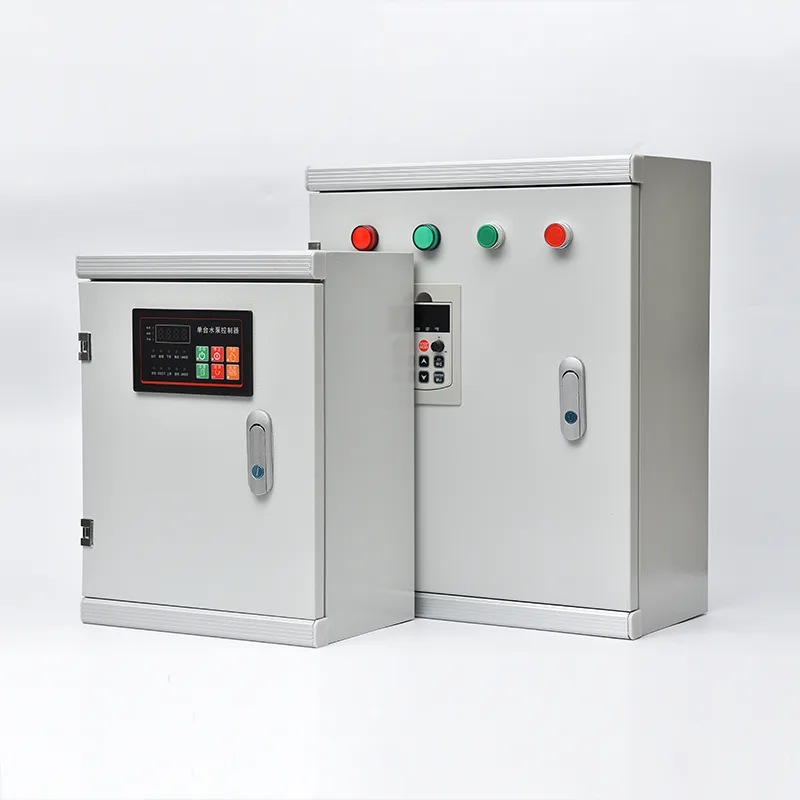

Armadio del centro di controllo motori

In qualità di produttore professionale in Cina, Csivei vorrebbe fornirvi un armadio per centro di controllo motori di qualità, che è un gruppo da pavimento multi-sezione con accesso frontale con un sistema di sbarre orizzontali valutato da 400 A a 6300 A e resistenza ai cortocircuiti fino a 100 kA. Ciascuna sezione verticale accetta unità funzionali estraibili o fisse: avviatori motore DOL, stella-triangolo, soft starter o VFD, oltre a interruttori di alimentazione e moduli di potenza di controllo. Le unità estraibili consentono di isolare, estrarre e sostituire un avviatore difettoso in pochi minuti senza diseccitare l'intero MCC. La segregazione interna è disponibile in Forma 2, Forma 3 o Forma 4 secondo IEC 61439, separando le sbarre collettrici dalle unità funzionali e dai terminali. I circuiti del motore sono progettati per il coordinamento di Tipo 2 secondo IEC 60947-4-1, garantendo l'assenza di danni ai componenti dell'avviatore a seguito di un guasto da cortocircuito del motore. La comunicazione tramite Profibus, Profinet, Modbus RTU/TCP o Ethernet/IP trasmette lo stato del motore, la corrente, le ore di funzionamento, l'energia e la diagnostica al DCS o allo SCADA dell'impianto. La custodia ha un grado di protezione da IP42 a IP55 in acciaio zincato con finitura verniciata a polvere, adatta per locali elettrici interni e ambienti industriali polverosi.

Applicazioni del prodotto

Ovunque dozzine o centinaia di motori debbano essere alimentati, protetti e controllati in modo affidabile da una posizione centrale, il sistema di controllo della pompa solare fornisce la dorsale strutturata e modulare per la distribuzione elettrica industriale.

Impianti di trattamento delle acque e delle acque reflue

Gli impianti municipali e industriali di trattamento delle acque gestiscono vasti parchi di motori: pompe di aspirazione dell'acqua non depurata, ventilatori di aerazione, azionamenti di chiarificatori, movimentazione dei fanghi, pompe di dosaggio di prodotti chimici e pompe di distribuzione ad alta portata, che spesso contano oltre un centinaio di motori in un unico sito. Un Motor Control Center consolida tutti gli avviatori e gli azionamenti dei motori in una o più sale MCC posizionate centralmente, con ciascuna unità funzionale dedicata a un motore specifico. Le unità di avviamento a cassetto standardizzate per pompe e soffianti consentono di ritirare e sostituire un'unità difettosa in pochi minuti, ripristinando la continuità del processo di trattamento. L'integrazione con il sistema SCADA dell'impianto tramite reti di comunicazione ridondanti fornisce agli operatori lo stato del motore in tempo reale, le ore di funzionamento e il consumo energetico su ogni azionamento.

Impianti petroliferi, del gas e petrolchimici

Raffinerie, impianti di trattamento del gas e complessi petrolchimici operano in aree pericolose con severi requisiti di sicurezza. I pannelli MCC per questi ambienti sono generalmente installati in locali elettrici pressurizzati o spurgati, lontani dalle aree di processo. I circuiti motore sono progettati per apparecchiature rotanti critiche: pompe per petrolio greggio, pompe di trasferimento prodotto, pompe di circolazione dell'acqua di raffreddamento, motori di raffreddamento con ventole e compressori di gas. La segregazione interna di Forma 3 o Forma 4 separa ciascuna unità di avviamento motore dalle sbarre principali e dalle unità adiacenti, impedendo che un guasto per arco interno in un avviatore si propaghi agli altri. I relè di protezione motore antideflagranti e i fusibili limitatori di corrente certificati garantiscono un isolamento sicuro dei motori nelle zone classificate.

Impianti di produzione di energia e servizi pubblici

Le centrali termiche e idroelettriche dipendono dagli MCC per gestire i sistemi motorizzati ausiliari essenziali per la generazione: pompe di alimentazione delle caldaie, pompe dell'acqua di raffreddamento dei condensatori, ventilatori a tiraggio forzato e indotto, trasportatori per la movimentazione del carbone e pompe dell'olio combustibile. L'elevata resistenza al cortocircuito dell'MCC (tipicamente da 65 kA a 100 kA) è fondamentale nelle schede ausiliarie delle centrali elettriche dove il livello di guasto del trasformatore ausiliario della stazione può essere grave. Le sezioni di alimentazione in ingresso ridondanti con commutazione di trasferimento automatica supportano i requisiti energetici critici di black-start e arresto dell'unità dell'impianto.

Estrazione mineraria e lavorazione dei minerali

Gli impianti di lavorazione di rame, oro, minerale di ferro e carbone si affidano agli MCC per controllare frantoi, mulini di macinazione, celle di flottazione, unità di addensamento, sistemi di trasporto e pompe per liquami, apparecchiature che spesso si avviano sotto carichi pesanti e funzionano in ambienti polverosi e umidi. L'armadio MCC è dotato di protezione avanzata da polvere e umidità (IP54/IP55) e spesso include riscaldatori anticondensa interni per installazioni in edifici di lavorazione non riscaldati. I relè di protezione del motore con modellazione termica avanzata assicurano che i motori di grandi mulini e frantoi non intervengano inutilmente durante le condizioni di sovraccarico del processo.

Produzione di pasta di legno, carta e acciaio

Le industrie a processo continuo come cartiere e laminatoi per l'acciaio utilizzano centinaia di motori su lunghe linee di produzione, con guasti al motore che potrebbero arrestare l'intera linea. I quadri MCC in queste strutture incorporano unità di avviamento estraibili che consentono la manutenzione del circuito del motore senza diseccitare l'intera sezione MCC: l'unità viene semplicemente isolata, ritirata e sostituita con una di riserva mentre le sbarre principali rimangono sotto tensione. La comunicazione bus di campo da ciascuna unità di avviamento al DCS fornisce una diagnostica dettagliata del motore che consente la sostituzione programmata prima di guasti imprevisti.

HVAC e servizi di costruzione in grandi strutture

Aeroporti, centri congressi e grandi complessi commerciali utilizzano gli MCC per centralizzare il controllo di tutti i carichi dei motori HVAC: refrigeratori, torri di raffreddamento, pompe per acqua refrigerata, unità di trattamento dell'aria e ventilatori per l'estrazione dei fumi. L'integrazione con il sistema di gestione dell'edificio consente il ciclo di lavoro, la riduzione notturna e il controllo ottimizzato dal punto di vista energetico dell'intera flotta di motori da un'unica sala di controllo.

Approfondimento tecnico

L'armadio Motor Control Center è un gruppo di quadri a bassa tensione omologato progettato per un controllo motore sicuro e modulare con particolare attenzione al tempo di attività operativo, alla protezione del personale e alla manutenibilità.

Telaio strutturale e sistema di sbarre

L'MCC è costruito come un telaio a più sezioni, a pavimento, con profili in acciaio zincato piegati e imbullonati, con ciascuna sezione generalmente larga 600 mm, 800 mm o 1.000 mm. La sbarra collettrice orizzontale principale attraversa l'intera lunghezza dell'MCC in uno scomparto superiore o posteriore dedicato, realizzato in rame stagnato o alluminio e dimensionato per la corrente continua nominale (da 400 A a 6.300 A). I giunti delle sbarre collettrici sono imbullonati e serrati con rondelle Belleville per mantenere la forza di contatto durante i cicli termici. La sbarra collettrice verticale in ciascuna sezione distribuisce l'alimentazione alle singole unità funzionali tramite contatti a molla plug-in, eliminando la necessità di collegamenti cablati tra la sbarra collettrice e ciascuna unità di avviamento. La valutazione della resistenza al cortocircuito, verificata mediante prove di tipo, garantisce che il sistema di sbarre e i suoi supporti possano sopportare le forze elettromagnetiche di un guasto senza deformazione o separazione dei contatti.

Design dell'unità funzionale: fissa ed estraibile

Le unità di avviamento motore sono disponibili in configurazioni fisse (imbullonate) o estraibili (a cassetto). Le unità estraibili rappresentano l'offerta standard per i processi critici e consentono di isolare elettricamente un avviatore, ritirarlo meccanicamente su binari di guida e sostituirlo con uno di ricambio in pochi minuti, senza diseccitare l'intera sezione MCC. Ciascuna unità estraibile contiene un interruttore automatico scatolato o un sezionatore sottocarico con fusibili, un contattore di servizio, un relè di sovraccarico elettronico, fusibili del circuito di controllo e una morsettiera di controllo specifica dell'unità. I meccanismi di interblocco garantiscono che l'unità possa essere ritirata solo in posizione OFF e non possa essere reinserita sotto carico. La codifica meccanica impedisce che un'unità di una classe venga inserita in uno slot destinato a una classe diversa. Per le unità VFD o soft-starter, la maggiore profondità dell'armadio e la ventilazione migliorata sono integrate nel formato a cassetto.

Protezione del motore e coordinamento di tipo 2

Ogni circuito del motore è progettato per il coordinamento di Tipo 2 secondo IEC 60947-4-1. In caso di guasto da cortocircuito del terminale del motore, l'interruttore automatico o i fusibili eliminano la corrente di guasto senza danneggiare il contattore o il relè di sovraccarico oltre alla saldatura dei contatti leggeri che è separabile senza sostituzione. Ciò è essenziale per garantire la disponibilità del processo: un cortocircuito del motore non richiede la sostituzione dell'avviatore. La protezione da sovraccarico utilizza relè elettronici con classi di intervento selezionabili (Classe 10, 20, 30), perdita di fase, squilibrio di corrente e rilevamento di guasti a terra. I relè di protezione motore con interfacce Modbus o Profibus forniscono al DCS dati dettagliati sullo stato termico, segnali di inibizione dell'avviamento e avvisi di manutenzione predittiva.

Segregazione Interna e Sicurezza del Personale

L'MCC è disponibile con livelli crescenti di compartimentazione interna in conformità alla norma IEC 61439-1/2 Classificazione della forma:

● Forma 2: unità funzionali separate dalle sbarre, ma i terminali possono condividere lo stesso compartimento dell'unità

● Forma 3: tutte le unità funzionali separate tra loro e dalle sbarre; terminali separati dalle sbarre ma non necessariamente tra loro. Questa è la specifica standard per gli impianti industriali.

● Forma 4: separazione completa di sbarre, unità funzionali e terminali, ciascuno nel proprio scomparto. Questo è specifico per applicazioni ad alta criticità nel settore petrolifero e del gas o in altri settori pericolosi.

Il contenimento dei guasti da arco interno è progettato per reindirizzare l'energia dell'arco lontano dall'operatore attraverso prese d'aria di scarico della pressione sulla parte superiore dell'involucro, testate in condizioni di arco interno secondo IEC 61641 dove specificato. Gli otturatori sui collegamenti a sbarre si chiudono automaticamente quando un'unità estraibile viene rimossa, impedendo il contatto accidentale con le sbarre sotto tensione.

Interfaccia di controllo e gestione intelligente del motore

Un vano di controllo dedicato all'interno di ciascuna unità di avviamento o sopra le unità funzionali ospita I/O remoti del PLC, gateway di comunicazione, relè di interposizione e terminali di smistamento. Il feedback di funzionamento, arresto, guasto e stato del motore viene trasmesso al DCS tramite bus di campo (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). I relè intelligenti di gestione del motore in ciascuna unità misurano continuamente la corrente, la tensione, la potenza, l'energia e il bilanciamento di fase del motore, trasmettendo questi dati alla piattaforma di gestione delle risorse dell'impianto o di manutenzione predittiva. Ciò consente agli operatori di identificare le condizioni degradanti del motore (aumento dell'attrito dei cuscinetti, usura della girante o deterioramento degli avvolgimenti) prima che causino un viaggio imprevisto.

Recinzione e adattamento ambientale

L'involucro MCC standard è realizzato in lamiera di acciaio zincato da 2,0 mm con finitura verniciata a polvere, raggiungendo la protezione IP42 adatta per sale elettriche interne. Per ambienti industriali polverosi, come miniere, cementifici, lavorazione del legno, le custodie IP54 o IP55 con ventilazione filtrata o scambiatori di calore aria-aria gestiscono il raffreddamento interno escludendo le particelle sospese nell'aria. Per le installazioni esterne sono disponibili custodie IP65 con riscaldatori anticondensa controllati termostaticamente, tettoie antipioggia e hardware in acciaio inossidabile. Negli ambienti tropicali, i PCB rivestiti in modo conforme e i connettori sigillati impediscono il tracciamento indotto dall'umidità.

Test e garanzia di qualità

Ogni pannello MCC è sottoposto ad un programma definito di test di accettazione in fabbrica: misurazione della continuità delle sbarre e della resistenza di isolamento; test di iniezione primaria e secondaria dei relè di protezione; simulazione funzionale di contattori, avviatori e interblocchi; test di inserimento e di estrazione delle unità estraibili; e verifica della rete di comunicazione. Con ciascun centro clienti viene fornito un rapporto FAT completo, insieme a schemi unifilari, disegni di layout e manuali operativi. L'MCC è progettato, prodotto e testato in conformità alla norma IEC 61439-1/2, con marchio CE e UL, UKCA o altre certificazioni regionali opzionali.

Perché scegliere i pannelli Csivei MCC?

La soluzione MCC Panel progettata in fabbrica è stata selezionata per la sua comprovata capacità di soddisfare tutti i requisiti:

● Le unità di avviamento estraibili standardizzate (fino a 250 A) hanno consentito la rapida sostituzione di qualsiasi avviatore motore senza diseccitare l'intera sezione MCC

● La protezione coordinata del motore di tipo 2 garantisce che i guasti da cortocircuito del motore vengano eliminati senza danni ai componenti dell'avviatore

● Il sistema di sbarre da 65 kA con contenimento dell'arco elettrico e segregazione interna Forma 3 ha fornito il livello di sicurezza richiesto

● I relè di gestione motore intelligenti con comunicazione Profibus DP in ogni unità di avviamento trasmettevano i dati del motore in tempo reale allo SCADA (corrente, potenza, ore di funzionamento, numero di avviamenti, capacità termica utilizzata e consumo energetico) consentendo la pianificazione della manutenzione predittiva

● Gli ingressi con interruttori automatici integrati della serie multi-sezione, le sezioni VFD per le ventole di aerazione, le sezioni con avviatore graduale per pompe di grandi dimensioni e le sezioni con avviatore estraibile standard per carichi generali di motori, il tutto all'interno di un sistema di sbarre comune

Domande frequenti

Q1: Qual è la differenza tra un sistema di controllo della pompa solare e un quadro di distribuzione standard?

Un quadro di distribuzione distribuisce principalmente l'alimentazione ai circuiti finali con fusibili o interruttori automatici, ma in genere non integra l'avviamento o il controllo del motore. Un Motor Control Center combina avviatori motore (contattori, sovraccarichi e azionamenti), protezione motore e intelligenza di controllo in un unico assieme strutturato: ciascuna unità funzionale è progettata specificamente per un carico motore, non solo per un circuito generico. Gli MCC includono anche funzionalità di unità estraibile, segregazione delle sbarre collettrici e funzionalità di comunicazione complete per la gestione del motore non presenti nei quadri di distribuzione.

Q2: Quanti motori può ospitare un sistema di controllo della pompa solare?

Il numero dipende dal numero di sezioni e dalla dimensione dell'unità. Una singola sezione verticale può ospitare tipicamente da 4 a 12 unità di avviamento motore a seconda della loro potenza nominale. Una linea MCC multisezione può ospitare 50, 100 o più motori. I nostri ingegneri applicativi ottimizzeranno il layout in base all'elenco dei motori e ai vincoli del sito.

D3: Qual è il vantaggio delle unità estraibili rispetto alle unità fisse?

Le unità estraibili (a cassetto) consentono di isolare un avviatore difettoso, ritirarlo fisicamente dall'MCC e sostituirlo con uno di riserva, il tutto in pochi minuti e senza diseccitare l'intera sezione MCC. Le sbarre principali rimangono sotto tensione e gli altri circuiti del motore continuano a funzionare. Ciò è fondamentale per le industrie a processo continuo in cui i tempi di fermo non pianificati su un motore non devono verificarsi a cascata. Le unità fisse hanno un costo inferiore ma richiedono che la sezione MCC sia diseccitata per la sostituzione del motorino di avviamento.

D4: Cosa significa segregazione Forma 2, Forma 3 e Forma 4?

Si riferiscono al grado di compartimentazione interna secondo IEC 61439-1/2. La forma 2 separa le unità funzionali dalle sbarre. La Forma 3 aggiunge la separazione tra le singole unità funzionali. La forma 4 separa inoltre i terminali tra loro e da altre unità funzionali. Le forme più alte forniscono maggiore sicurezza durante la manutenzione e contengono i guasti da arco in modo più efficace, ma costano di più. Ti consiglieremo il modulo appropriato in base alla tua filosofia operativa e di manutenzione.

D5: Di quale valore nominale di cortocircuito ho bisogno per il mio MCC?

Ciò è determinato dalla corrente di guasto potenziale nel punto in cui si collega l'MCC, che dipende dalla potenza nominale in kVA del trasformatore a monte, dall'impedenza e dall'impedenza del cavo. Le tipiche installazioni industriali richiedono 50 kA o 65 kA a 400 V. Le schede ausiliarie delle centrali elettriche e degli impianti di processo di grandi dimensioni possono richiedere 80 kA o 100 kA. Analizzeremo i dati del tuo sistema e specificheremo la valutazione corretta.

D6: Come comunica l'MCC con il nostro sistema DCS o SCADA?

Ciascuna unità di avviamento motore o gruppo di unità include un'interfaccia di comunicazione, in genere Profibus DP, Profinet, Modbus RTU/TCP o Ethernet/IP, che si collega alla rete di controllo dell'impianto. Lo stato del motore (in funzione, arrestato, scattato), la corrente, l'energia e i dati diagnostici vengono trasmessi continuamente. Il DCS può avviare/arrestare i motori da remoto e ricevere notifiche di allarme.

D7: È possibile estendere il Centro clienti in futuro?

SÌ. L'MCC è progettato per essere estensibile alle due estremità del line-up. Si consiglia di includere sezioni verticali di riserva o slot di unità di riserva nell'ordine iniziale se sono pianificate future aggiunte di motori. L'estensione di un MCC esistente richiede la corrispondenza del valore nominale e del design della sbarra collettrice originale, quindi mantenere il produttore originale è importante per la compatibilità.

D8: Quale manutenzione richiede un pannello MCC?

La manutenzione consigliata comprende: controllo termografico annuale dei giunti delle sbarre e dei punti terminali; test funzionali degli interblocchi delle unità estraibili e dei meccanismi di chiusura; verifica delle impostazioni dei relè di protezione e delle funzioni di sgancio; pulizia dei filtri di ventilazione; e ispezione delle guarnizioni e delle guarnizioni delle porte. Un programma di manutenzione dettagliato è fornito nel manuale operativo.
